申请日2016.03.27
公开(公告)日2016.08.24
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型污水净化处理设备，包括一级净化室、搅拌电机、搅拌轴、搅拌桨、加药装置、污水进水管、抽水泵、污水池、污水出水管、二级净化室、孔板、漏斗、电机、涡轮盘和净水出水管，所述一级净化室上侧设置有搅拌电机，所述搅拌电机下侧连接搅拌轴，且搅拌轴两侧设置有搅拌桨，所述一级净化室右上侧设置有加药装置，左上侧设置有污水进水管，且污水进水管连接抽水泵，所述抽水泵左下侧设置有污水池，所述一级净化室右下侧设置有污水出水管，且污水出水管连接二级净化室。新型污水净化设备结构简单，且满足多次净化的优点，能够快速高效污水进行泥水分离，提高污水沉淀分离效果，充分保证了水质的清洁无污染。
摘要附图
权利要求书

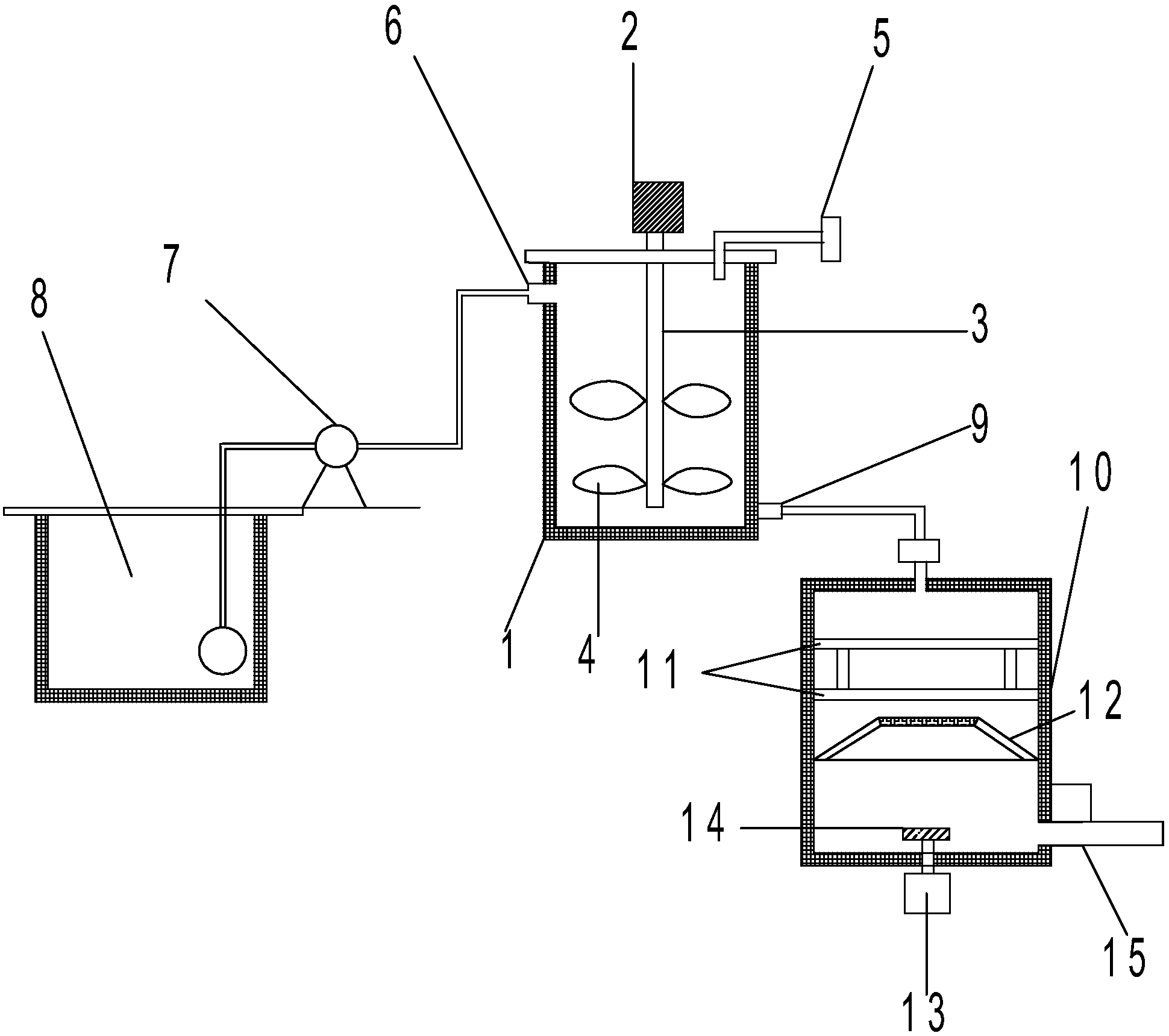

1.一种新型污水净化处理设备，包括一级净化室(1)、搅拌电机(2)、搅拌轴(3)、搅拌桨(4)、加药装置(5)、污水进水管(6)、抽水泵(7)、污水池(8)、污水出水管(9)、二级净化室(10)、孔板(11)、漏斗(12)、电机(13)、涡轮盘(14)和净水出水管(15)，其特征在于：所述一级净化室(1)上侧设置有搅拌电机(2)，所述搅拌电机(2)下侧连接搅拌轴(3)，且搅拌轴(3)两侧设置有搅拌桨(4)，所述一级净化室(1)右上侧设置有加药装置(5)，左上侧设置有污水进水管(6)，且污水进水管(6)连接抽水泵(7)，所述抽水泵(7)左下侧设置有污水池(8)，所述一级净化室(1)右下侧设置有污水出水管(9)，且污水出水管(9)连接二级净化室(10)，所述二级净化室(10)内上侧设置有孔板(11)，且孔板(11)下侧设置有漏斗(12)，所述二级净化室(10)下侧设置有电机(13)，且电机(13)上侧设置有涡轮盘(14)，所述二级净化室(10)右下侧设置有净水出水管(15)。
2.根据权利要求1所述的一种新型污水净化处理设备，其特征在于：所述污水出水管(9)连接过滤器。
3.根据权利要求1所述的一种新型污水净化处理设备，其特征在于：所述孔板(11)设置有碳棒。
4.根据权利要求1所述的一种新型污水净化处理设备，其特征在于：所述漏斗(12)上设置有过滤网。
5.根据权利要求1所述的一种新型污水净化处理设备，其特征在于：所述净水出水管(15)上设置有水质监测报警器。
说明书
一种新型污水净化处理设备
技术领域
本实用新型涉及一种环保领域，具体为一种新型污水净化处理设备。
背景技术
污水废水处理，在国外的起步相对于国内是比较早的，一些国家甚至列为国策，最终的目的都是一个，环保可持续发展。国外回用污水处理起步于20世纪早期，美国的加利福尼亚最先提出污水的回收与再利用，并于1918年公布了第一项有关污水回用的规章。最早的回用污水处理工程是20世纪20年代末，亚利桑那州和加利福尼亚州将污水处理后回用于农田灌溉。而我国废水处理工程可以说是刚刚发展起来，国家各大城市乡镇废水经过废水站处理过后并非纯水，仍有病原菌。
发明内容
本实用新型的目的在于提供一种新型污水净化处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案一种新型污水净化处理设备，包括一级净化室、搅拌电机、搅拌轴、搅拌桨、加药装置、污水进水管、抽水泵、污水池、污水出水管、二级净化室、孔板、漏斗、电机、涡轮盘和净水出水管，所述一级净化室上侧设置有搅拌电机，所述搅拌电机下侧连接搅拌轴，且搅拌轴两侧设置有搅拌桨，所述一级净化室右上侧设置有加药装置，左上侧设置有污水进水管，且污水进水管连接抽水泵，所述抽水泵左下侧设置有污水池，所述一级净化室右下侧设置有污水出水管，且污水出水管连接二级净化室，所述二级净化室内上侧设置有孔板，且孔板下侧设置有漏斗，所述二级净化室下侧设置有电机，且电机上侧设置有涡轮盘，所述二级净化室右下侧设置有净水出水管。
优选的，所述污水出水管连接过滤器。
优选的，所述孔板设置有碳棒。
优选的，所述漏斗上设置有过滤网。
优选的，所述净水出水管上设置有水质监测报警器。
与现有技术相比，本实用新型的有益效果是：新型污水净化设备结构简单，且满足多次净化的优点，能够快速高效污水进行泥水分离，提高污水沉淀分离效果，充分保证了水质的清洁无污染。
