申请日2016.04.05
公开(公告)日2016.08.24
IPC分类号C02F9/02; B01D29/56; B01D29/90
摘要
本实用新型公开了一种砂石料污水处理的高效分离器，包括分离池，分离池的端部侧壁设有输液管道，输液管道设有控制阀，输液管道的下端与分离池之间设有输液泵，输液管道的上端设有进液泵;分离池的内部设有过滤网架，过滤网架上均设有过滤网;分离池的底部侧壁设有出液泵。本实用新型通过过滤网架可以方便对砂石料污水进行过滤处理，可以使砂石料过滤到过滤网架上，过滤后的水则通过出液泵流出，从而大大提高了污水过滤处理的效率。
权利要求书
1.一种砂石料污水处理的高效分离器，包括分离池，其特征在于：分离池设置在底板上，底板的底部设有第一移动轮与第二移动轮;第一移动轮与第二移动轮的形状大小相同，第一移动轮与第二移动轮均为万向轮;分离池的端部侧壁设有输液管道，输液管道设有控制阀，输液管道的下端与分离池之间设有输液泵，输液管道的上端设有进液泵;分离池的内部设有第一过滤网架与第二过滤网架，第一过滤网架与第二过滤网架呈水平布置;第一过滤网架与第二过滤网架上均设有过滤网;第一过滤网架与第二过滤网架的一端之间设有第一支撑板，第一过滤网架与第二过滤网架的另一端之间设有第二支撑板;分离池的底部侧壁设有出液泵。
2.根据权利要求1所述的砂石料污水处理的高效分离器，其特征在于：分离池的内部侧壁设有第一限位板与第二限位板，第一过滤网架设置在第一限位板与第二限位板上。
3.根据权利要求2所述的砂石料污水处理的高效分离器，其特征在于：第一限位板与第二限位板对应。
4.根据权利要求1所述的砂石料污水处理的高效分离器，其特征在于：输液泵的对内朝向面设有过滤网罩。
5.根据权利要求4所述的砂石料污水处理的高效分离器，其特征在于：过滤网罩为网状结构。
说明书
一种砂石料污水处理的高效分离器
技术领域
本实用新型涉及一种分离器，特别涉及一种砂石料污水处理的高效分离器。
背景技术
砂石分离机主要有进料槽、搅拌分离机、供水系统、筛分系统、浆水均化、循环使用及废浆再利用系统共六个部分组成。当残留混凝土与水进入料槽后，同时连续注入循环水，在水流的冲击下，混合料浆随水进料口进入分离机，对残留混泥土进行充分清洗。现有的砂石料污水处理不方便通过砂石分离机进行处理操作，且过滤处理效率低。
实用新型内容
本实用新型所要解决的技术问题是提供一种结构简单、使用方便，且通过过滤网架可以方便对砂石料污水进行过滤处理，可以使砂石料过滤到过滤网架上，过滤后的水则通过出液泵流出，从而大大提高了污水过滤处理的效率的砂石料污水处理的高效分离器。
本实用新型是通过以下技术方案来实现的：

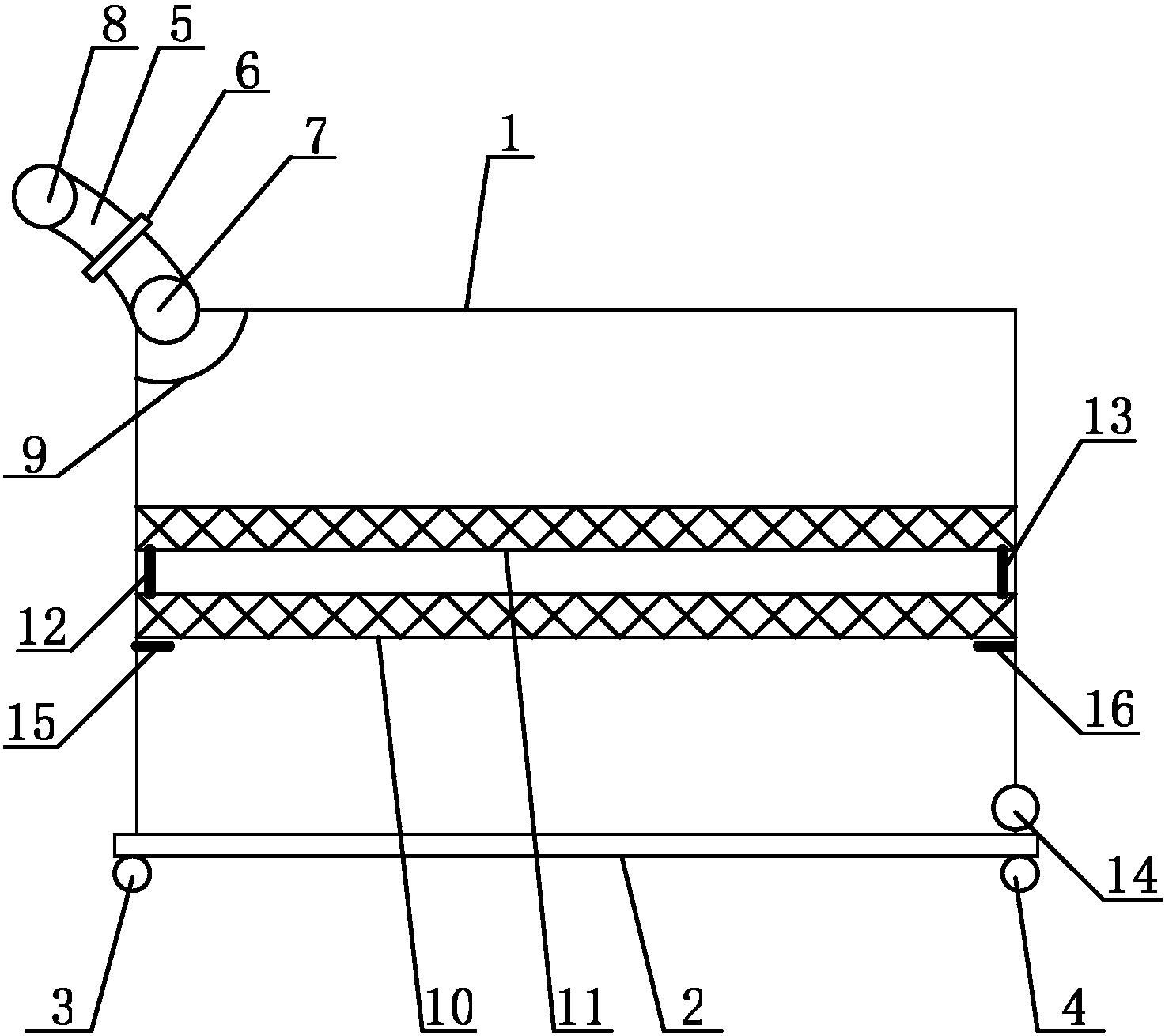

一种砂石料污水处理的高效分离器，包括分离池，分离池设置在底板上，底板的底部设有第一移动轮与第二移动轮;第一移动轮与第二移动轮的形状大小相同，第一移动轮与第二移动轮均为万向轮;分离池的端部侧壁设有输液管道，输液管道设有控制阀，输液管道的下端与分离池之间设有输液泵，输液管道的上端设有进液泵;分离池的内部设有第一过滤网架与第二过滤网架，第一过滤网架与第二过滤网架呈水平布置;第一过滤网架与第二过滤网架上均设有过滤网;第一过滤网架与第二过滤网架的一端之间设有第一支撑板，第一过滤网架与第二过滤网架的另一端之间设有第二支撑板;分离池的底部侧壁设有出液泵。
进一步地，所述分离池的内部侧壁设有第一限位板与第二限位板，第一过滤网架设置在第一限位板与第二限位板上。
进一步地，所述第一限位板与第二限位板对应。
进一步地，所述输液泵的对内朝向面设有过滤网罩。
进一步地，所述过滤网罩为网状结构。
本实用新型的有益效果是：输液管道通过进液泵可以方便砂石料污水输入到分离池内;通过第一过滤网架与第二过滤网架可以方便对砂石料污水进行过滤处理，可以使砂石料过滤到第一过滤网架与第二过滤网架上，过滤后的水则通过出液泵流出，从而大大提高了污水过滤处理的效率。
