申请日2016.04.20
公开(公告)日2016.08.17
IPC分类号C02F11/02
摘要
一种生化污泥减量一体化装置及其使用方法，属于水处理技术领域，装置包括箱体，所述箱体内设有泥砂分离器、储砂罐及污泥活化罐，所述泥砂分离器的一侧连接于进泥口，所述泥砂分离器的底部连接于所述储砂罐，所述泥砂分离器的顶部通过管路连接于污泥活化罐，所述污泥活化罐内添加活化剂，所述污泥活化罐的一侧设有出泥口。利用活化剂对混合污泥进行解毒、变性、氧化、分解、合成、代谢、同化、异化等综合反应将混合污泥处理成各种活性污泥，将活化好的污泥循环利用到水处理过程中，重新发挥作用，大大减少了剩余污泥量，可减量50%以上，极大的减轻污泥处理负担。
权利要求书
1.一种生化污泥减量一体化装置，其特征在于，包括：箱体，所述箱体内设有泥砂分离器、储砂罐及污泥活化罐，所述泥砂分离器的一侧连接于进泥口，所述泥砂分离器的底部连接于所述储砂罐，所述泥砂分离器的顶部通过管路连接于污泥活化罐，所述污泥活化罐内添加活化剂，所述污泥活化罐的一侧设有出泥口。
2.根据权利要求1所述的生化污泥减量一体化装置,其特征在于：所述污泥活化罐连接于活化剂储罐，所述活化剂储罐内具有所述活化剂，所述活化剂储罐与所述污泥活化罐之间设有计量泵。
3.根据权利要求1所述的生化污泥减量一体化装置,其特征在于：所述污泥活化罐内设有检测探头，所述检测探头分别连接于溶解氧检测装置、PH及温度检测装置。
4.根据权利要求1所述的生化污泥减量一体化装置,其特征在于：所述污泥活化罐被支架支撑，放置于所述箱体内，所述支架跨设于所述储砂罐上。
5.根据权利要求1所述的生化污泥减量一体化装置,其特征在于：所述泥砂分离器与所述进泥口之间设有进泥阀，与所述储砂罐之间设有泥砂分离阀。
6.根据权利要求1所述的生化污泥减量一体化装置,其特征在于：所述泥砂分离器与所述储砂罐之间的管路上连接有清洗管道，所述清洗管道的端部连接有气洗接口或/和水洗接口，所述气洗接口连接于供气装置，所述水洗接口连接于供水装置，所述清洗管道的另一端设有泄压阀。
7.根据权利要求6所述的生化污泥减量一体化装置,其特征在于：所述储砂罐的一侧设有排砂管道，所述清洗管道连接于所述排砂管道，以清洗所述排砂管道，所述排砂管道上设有排砂阀及排砂泵。
8.根据权利要求1所述的生化污泥减量一体化装置,其特征在于：所述箱体的外部面板设有PLC操作界面和指示灯。
9.一种基于权利要求1所述的生化污泥减量一体化装置的使用方法，其特征在于，包括：设置参数，开启设备，设备自动运行，污泥由所述进泥口进入所述泥砂分离器内，并于所述泥砂分离器内进行分离，分离后的泥砂进入所述储砂罐内，分离后的污泥进入所述污泥活化罐内，将所述活化剂加入所述污泥活化罐中，所述污泥于所述污泥活化罐内活化，活化后的污泥排出后被重新激活，循环利用。
10.根据权利要求9所述的使用方法,其特征在于：当储砂罐内泥砂量达到一半或到达设定的排砂时间时，开启排沙泵，所述储砂罐内的泥砂被排出。
说明书
一种生化污泥减量一体化装置及其使用方法
技术领域
本发明属于水处理技术领域，特别是涉及一种生化污泥减量一体化装置及其使用方法。
背景技术
在污水处理过程中，会产生大量的污泥，产生的污泥含水率很高，一般为97%～99%，产生的污泥量占处理水量的0.2%～0.5%左右。污泥的处理占据污水处理厂的全部建设费用的20%-70%，所以污泥的处理是污水处理系统的重要组成部分，必须予以充分重视。
目前污泥的处理方式主要包括：污泥浓缩、污泥消化、污泥干化、机械脱水、干燥焚烧等。其中，污泥浓缩主要是污泥中的间隙水，浓缩后的污泥呈糊状，仍处于流动状态，该方法仅作为污泥处理的初步阶段，还需进一步处理。污泥消化是指污泥中的有机物被细菌降解为甲烷为主的污泥气和稳定的污泥，但是消化后的污泥不易浓缩。污泥干化是通过污泥自蒸发的手段降低污泥的含水率，可将污泥含水率降到15%以下，但是污泥蒸发的过程不能完全通过自然干化，需要干燥机辅助完成，消耗成本大。机械脱水是通过机械方式进行污泥脱水，但所需设备复杂，消耗成本大。干燥焚烧是在脱水污泥干燥后，通过高温氧化污泥中有机物，使污泥大量减少，但设备投资大、噪音大、电耗大。
以上几种应用广泛的污泥消减方式主要是以减少污泥含水率为处理办法，各自具有优缺点，但上述几种处理方法只能降低污泥含水率，并不能从根本上减少污泥产生量。因此，有必要设计一种更好的污泥减量装置，以解决上述问题。
发明内容
针对现有技术存在的问题，本发明提供一种合理活化剩余污泥，将活化好的污泥循环利用，大大减少剩余污泥量的生化污泥减量一体化装置及其使用方法。
为了实现上述目的，本发明采用如下技术方案：

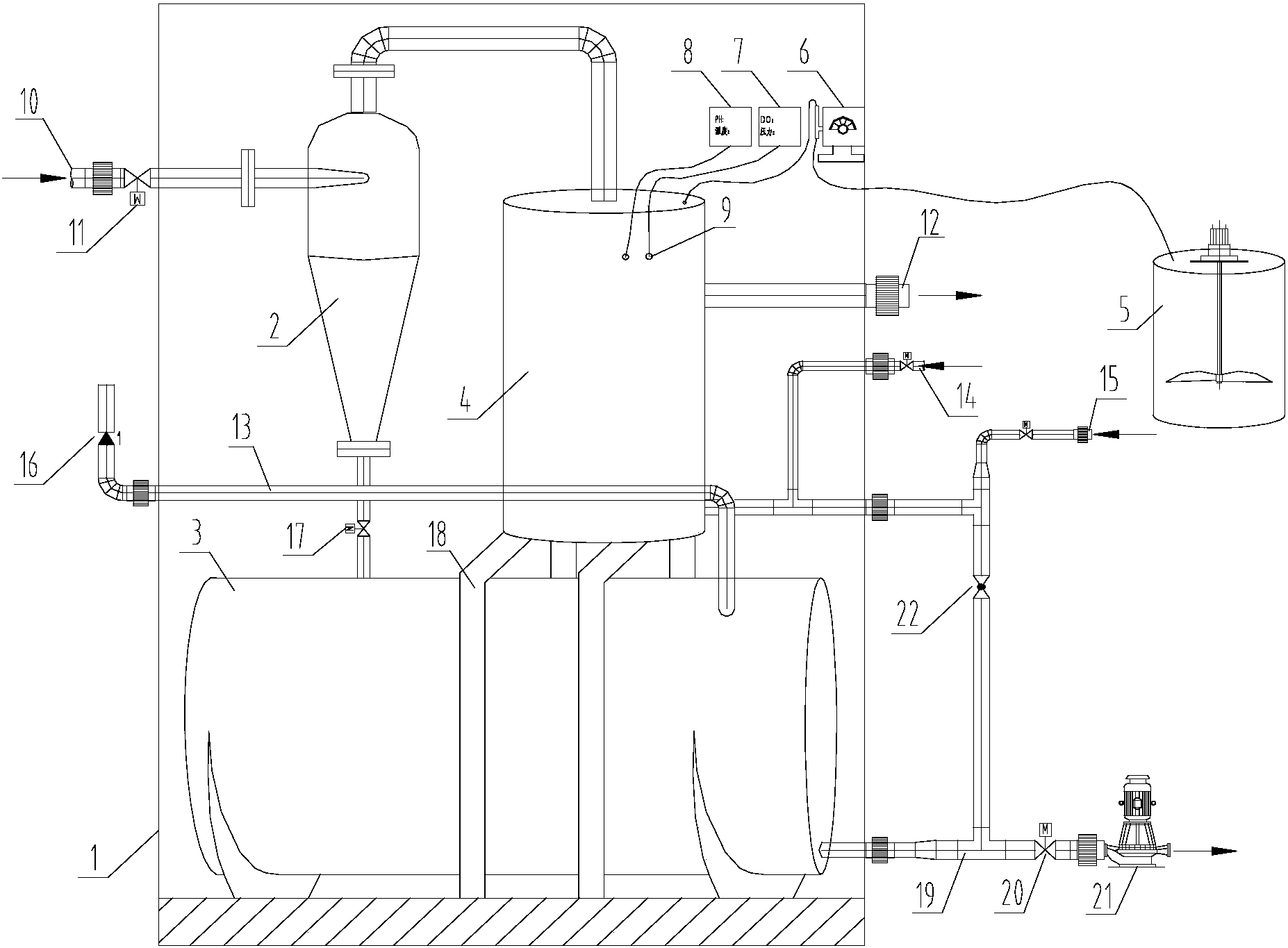

一种生化污泥减量一体化装置，包括箱体，所述箱体内设有泥砂分离器、储砂罐及污泥活化罐，所述泥砂分离器的一侧连接于进泥口，所述泥砂分离器的底部连接于所述储砂罐，所述泥砂分离器的顶部通过管路连接于污泥活化罐，所述污泥活化罐内添加活化剂，所述污泥活化罐的一侧设有出泥口。
进一步，所述污泥活化罐连接于活化剂储罐，所述活化剂储罐内具有所述活化剂，所述活化剂储罐与所述污泥活化罐之间设有计量泵。
进一步，所述污泥活化罐内设有检测探头，所述检测探头分别连接于溶解氧检测装置、PH及温度检测装置。
进一步，所述污泥活化罐被支架支撑，放置于所述箱体内，所述支架跨设于所述储砂罐上。
进一步，所述泥砂分离器与所述进泥口之间设有进泥阀，与所述储砂罐之间设有泥砂分离阀。
进一步，所述泥砂分离器与所述储砂罐之间的管路上连接有清洗管道，所述清洗管道的端部连接有气洗接口或/和水洗接口，所述气洗接口连接于供气装置，所述水洗接口连接于供水装置，所述清洗管道的另一端设有泄压阀。
进一步，所述储砂罐的一侧设有排砂管道，所述清洗管道连接于所述排砂管道，以清洗所述排砂管道，所述排砂管道上设有排砂阀及排砂泵。
进一步，所述箱体的外部面板设有PLC操作界面和指示灯。
一种基于上述生化污泥减量一体化装置的使用方法，包括：设置参数，开启设备，设备自动运行，污泥由所述进泥口进入所述泥砂分离器内，并于所述泥砂分离器内进行分离，分离后的泥砂进入所述储砂罐内，分离后的污泥进入所述污泥活化罐内，将所述活化剂加入所述污泥活化罐中，所述污泥于所述污泥活化罐内活化，活化后的污泥排出后被重新激活，循环利用。
进一步，当储砂罐内泥砂量达到一半或到达设定的排砂时间时，开启排沙泵，所述储砂罐内的泥砂被排出。
本发明的有益效果：
泥砂分离器连接于泥砂活化罐，活化罐内添加活化剂，利用微生物活化剂对混合污泥进行解毒、变性、氧化、分解、合成、代谢、同化、异化等综合反应将混合污泥处理成各种活性污泥，将活化好的污泥循环利用到水处理过程中，重新发挥作用，大大减少了剩余污泥量，可减量50%以上，极大的减轻污泥处理负担。
