申请日2016.04.01
公开(公告)日2016.06.29
IPC分类号C02F9/14
摘要
本发明公开了一种污水净化过滤装置，属于污水处理领域，包括循环水池、处理塔、污水处理罐单元和清水池，所述处理塔上部设置有入水口一、下部设置有出水口一，所述污水处理罐单元由污水处理罐一、污水处理罐二、污水处理罐三组成，污水处理罐一上设有入水口二，污水处理罐三上设有出水口二，循环水池与入水口一相连接，清水池与出水口二相连接，所述处理塔包括壳体、射流气浮机、污泥滤除装置和金属滤除装置，射流气浮机、污泥滤除装置、金属滤除装置由上至下依次设置在壳体内部，射流气浮机与循环水池间连接有水管一，所述水管一上设有抽水泵，本发明提供了一种布局合理且泥沙及油污的滤除效果理想的污水净化过滤装置。
权利要求书

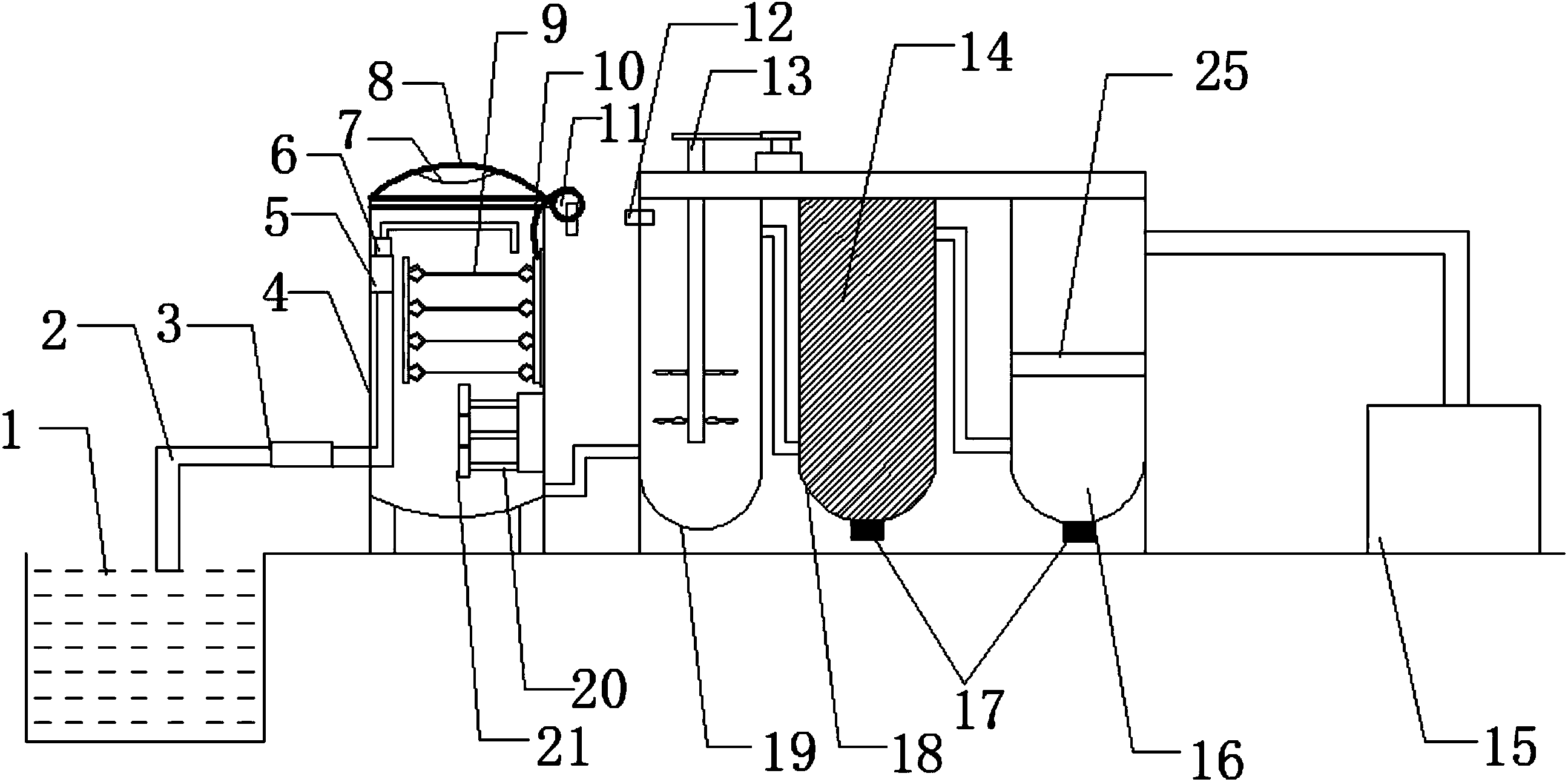

1.一种污水净化过滤装置，包括循环水池(1)、处理塔、污水处理罐单元和清水池(15)，其特征在于：所述处理塔上部设置有入水口一、下部设置有出水口一，所述污水处理罐单元由污水处理罐一(19)、污水处理罐二(18)和污水处理罐三(16)组成，所述污水处理罐一(19)上设有入水口二，污水处理罐三(16)上设有出水口二，循环水池(1)与入水口一相连接，清水池(15)与出水口二相连接，所述处理塔包括壳体、射流气浮机、污泥滤除装置(9)和金属滤除装置，所述射流气浮机、污泥滤除装置(9)和金属滤除装置由上至下依次设置在壳体内部，所述射流气浮机与循环水池(1)之间连接有水管一(2)，所述水管一(2)上设有抽水泵(3)，所述壳体由壳身(4)和壳盖(7)铰接组成，所述壳盖(7)上表面设有透明观察窗(8)，壳盖(7)侧壁安装有线轮(11)，所述壳体内壁与污泥滤除装置(9)对应的位置设有滑轨，污泥滤除装置(9)固定在滑轨内，污泥滤除装置(9)包括支撑架(22)、多级滤网(24)和尼龙绳(10)，所述壳盖(7)侧壁设有通孔，尼龙绳(10)一端与支撑架(22)固定连接、另一端穿过通孔绕接在线轮(11)上，所述多级滤网(24)包括若干个滤网，该多级滤网(24)包括从上至下依次设置的金属网格、1200目海绵滤芯和1500目海绵滤芯，所述支撑架(22)上设有固定夹具(23)，滤网通过固定夹具(23)与支撑架(22)相连接。
2.根据权利要求1所述的一种污水净化过滤装置，其特征在于：所述射流气浮机由射流泵(5)和射流器(6)组成，射流器(6)设于射流泵(5)上方，所述射流泵(5)包括喷嘴、吸入室、混合管以及扩散管;所述射流器(6)包括喷嘴、吸入室和扩压管。
3.根据权利要求1所述的一种污水净化过滤装置，其特征在于：所述金属滤除装置包括固定在壳体内壁的磁铁(21)安装架(20)和磁铁(21)，所述磁铁(21)安装在磁铁(21)安装架(20)上。
4.根据权利要求2所述的一种污水净化过滤装置，其特征在于：所述污水处理罐一(19)顶部设有污水净化药物投入口(12)，污水处理罐一(19)内设有搅拌装置(13)，所述污水处理罐二(18)和污水处理罐三(16)底部设有排污阀(17)，所述污水处理罐二(18)内设置有填料柱(14)，污水处理罐三(16)内设置有纤维滤芯(25)。
5.根据权利要求1所述的一种污水净化过滤装置，其特征在于：所述污水处理罐一(19)上部设有出水口三、污水处理罐二(18)上部设有出水口四、污水处理罐二(18)下部设置有进水口三，污水处理罐三(16)下部设有进水口四。
6.根据权利要求4所述的一种污水净化过滤装置，其特征在于：所述纤维滤芯(25)为活性炭纤维滤芯，所述射流器(6)的材质为PVDF氟塑料。
说明书
一种污水净化过滤装置
技术领域
本发明涉及污水处理领域，特别涉及一种污水净化过滤装置。
背景技术
现在中国乃至全球的水污染问题都日益严重，所以，做好水资源的循环利用非常重要也非常必要，公知的污水循环水使用的设备是由沉淀，过滤两段工艺组成，过滤装置采用过滤棉、过滤纱等过滤材料，对污水中的COD、杂质、油类物质、磷等去除率较低，还需要添加各种药剂，需定期更换滤芯，不但增加污水处理成本，而且处理后的水质也不理想，不能去除水中异味，且水中的残留药剂，具有腐蚀性，影响后续使用。
例如公开号为CN203999210U的中国专利文献，公开了一种废水处理装置，包括第一处理池、第二处理池、第一溶气罐、第二溶气罐、预处理池，所述预处理池设置有废水进口，预处理池与第一处理池通过出水管连通，第一处理池与第二处理池通过过水管连通，第一溶气罐通过第一气管与第一处理池连通，第二溶气罐通过第二气管与第二处理池连通，第一气管的出口设置在所述出水管的出口下方，第二气管的出口设置在所述过水管的出口下方，所述第一处理池的底面为漏斗状，其底面的中部设置有排渣管，所述第二处理池的底面中部设置有排空管，上述技术方案虽然能够适应不同浓度的废水处理，但其体积较大，布局不够合理且废水中的泥沙去除不彻底，影响处理后的水质。
又如公开号为CN203269693U的专利文献提供了一种污水净化过滤装置，包括循环水池、处理塔、处理池和清水池，处理塔上部设有出水口、下部设有入水口，处理池上部设有出水口、下部设有入水口，循环水池与处理塔入水口相连，处理塔出水口与处理池入水口相连，其虽然过滤、杀菌效果较好，但对水中泥沙、油污滤除效果差。
发明内容
本发明所要解决的技术问题是提供一种污水净化过滤装置，布局合理且泥沙及油污的滤除效果理想，以解决现有技术中导致的上述多项缺陷。
为实现上述目的，本发明提供以下的技术方案：一种污水净化过滤装置，包括循环水池、处理塔、污水处理罐单元和清水池，所述处理塔上部设置有入水口一、下部设置有出水口一，所述污水处理罐单元由污水处理罐一、污水处理罐二、污水处理罐三组成，污水处理罐一上设有入水口二，污水处理罐三上设有出水口二，循环水池与入水口一相连接，清水池与出水口二相连接，所述处理塔包括壳体、射流气浮机、污泥滤除装置和金属滤除装置，所述射流气浮机、污泥滤除装置、金属滤除装置由上至下依次设置在壳体内部，射流气浮机与循环水池之间连接有水管一，所述水管一上设有抽水泵。
采用以上技术方案的有益效果是：循环水池内的水在抽水泵的作用下经由水管一进入处理塔后，进入射流气浮机射流气浮，完成射流气浮后在重力的作用下进入污泥滤除装置去除水中的泥沙及油污，泥沙及油污滤除完毕后的水进入金属滤除装置进行金属的吸附处理，整个处理塔巧妙地对重力进行利用，节约能源的同时节省使用空间，循环水在通过处理塔处理完成后，进入污水处理罐单元进行进一步的生化反应及吸附、滤除后，从而完成水中颗粒物的沉淀及清除，整个过程布局合理，除杂效果良好，处理完成后的水进入清水池进行储存，等待利用。
优选的，所述壳体由壳身和壳盖铰接组成，所述壳盖上表面设有透明观察窗，壳盖侧壁安装有线轮。
采用以上技术方案的有益效果是：壳体由壳身和壳盖铰接组成，在需要对壳体内部进行检修或清理时打开壳盖即可，操作方便，壳盖上表面设有透明观察窗，当水处理过程进行时，操作人员可通过透明观察窗对其工作过程进行实时监控，增加使用安全性。
优选的，所述壳体内壁与污泥滤除装置对应的位置设有滑轨，污泥滤除装置固定在滑轨内，污泥滤除装置包括支撑架、多级滤网和尼龙绳，所述壳盖侧壁设有通孔，尼龙绳一端与支撑架固定连接、另一端穿过通孔绕接在线轮上。
采用以上技术方案的有益效果是：壳体内壁与污泥滤除装置对应的位置设有滑轨，污泥滤除装置固定在滑轨内，污泥滤除装置可在滑轨内上、下移动，污泥滤除装置包括支撑架、多级滤网和尼龙绳，壳盖侧壁设有通孔，尼龙绳一端与支撑架固定连接、另一端穿过通孔绕接在线轮上，当需要对污泥滤除装置进行清理时，可通过线轮对尼龙绳进行收卷，污泥滤除装置即可在尼龙绳的作用下在滑轨内进行上移。
优选的，所述多级滤网包括若干个滤网，该多级滤网包括从上至下依次设置的金属网格、1200目海绵滤芯和1500目海绵滤芯，所述支撑架上设有固定夹具，滤网通过固定夹具与支撑架相连接。
采用以上技术方案的有益效果是：多级滤网包括若干个滤网，滤网由上至下网孔直径依次缩小，保证了滤除效果，支撑架上设有固定夹具，滤网通过固定夹具与支撑架相连接，滤网与支撑架可拆卸连接，方便安装与更换的同时节省人力，根据实际需要灵活地对不同孔径的滤网进行选择。
优选的，所述射流气浮机由射流泵和射流器组成，射流器设于射流泵上方，所述射流泵包括喷嘴、吸入室、混合管以及扩散管;所述射流器包括喷嘴、吸入室和扩压管。
所述金属滤除装置包括固定在壳体内壁的磁铁安装架和磁铁，所述磁铁安装在磁铁安装架上。
采用以上技术方案的有益效果是：污水在抽水泵的作用下进入射流泵后，射流泵产生负压，射流器吸气后使污水产生微气泡，微气泡携带污水中的油滴、悬浮物上浮至水面，通过设置磁铁，可以利用磁铁的磁性将污水中包含的部分金属吸附到磁铁上去，进一步提高污水处理的效果。
优选的，所述污水处理罐一顶部设有污水净化药物投入口，污水处理罐一内设有搅拌装置，所述污水处理罐二和污水处理罐三底部设有排污阀，污水处理罐二内设置有填料柱，污水处理罐三内设置有纤维滤芯。
采用以上技术方案的有益效果是：污水处理罐一顶部设有污水净化药物投入口，污水处理罐一内设有搅拌装置，根据使用需要通过污水净化药物投入口向污水处理罐一内加入药物，并利用搅拌装置加速药物与污水的反应，增强反应效果，从而完成对污水中颗粒物的沉降或去除，排污阀的设置方便对污水处理罐二、污水处理罐三内污物的清理，填料柱可对污水内的污物进行层层吸附处理，经污水处理罐二处理完毕后的水进入污水处理罐三经由纤维滤芯进行进一步吸附，吸附效果好。
优选的，所述污水处理罐一上部设有出水口三、污水处理罐二上部设有出水口四、下部设置有进水口三，污水处理罐三下部设有进水口四。
优选的，所述纤维滤芯为活性炭纤维滤芯，所述射流器的材质为PVDF氟塑料。
采用以上技术方案的有益效果是：处理完毕后的水由上部流出，而水中的污物在重力的作用下沉降在下层，利用重力的作用改善了处理效果。
