污水过滤设备和污水过滤系统

　　申请日2016.04.01

　　公开(公告)日2016.08.10

　　IPC分类号B01D33/19; B01D33/50; B01D33/17; B01D36/00

　　摘要

　　本发明公开了一种污水过滤设备和污水过滤系统，设备包括：密封圆环板;过滤径板;污水容器;净水容器;两只滚轮，用于支撑密封圆环板。污水通过污水嘴经污水口注入临近的污水容器，污水容器通过所述过滤径板和所述外圆周过滤板过滤，净水流入到净水池，由于该污水容器受污水重量的作用，污水过滤设备开始转动，污水不断地加入污水容器进行过滤，净水不断地流入净水池，当污水容器转到另一侧的水平位置时，剩余的高浓度污水槽从污水口流入高浓度污水槽，最后流入高浓度处理池处理;两个清洗嘴能对过滤径板和外圆周过滤板进行反向清洗。本发明具有结构简单、污水处理的成本低、能耗低、工作效率高的有益效果。

　　权利要求书

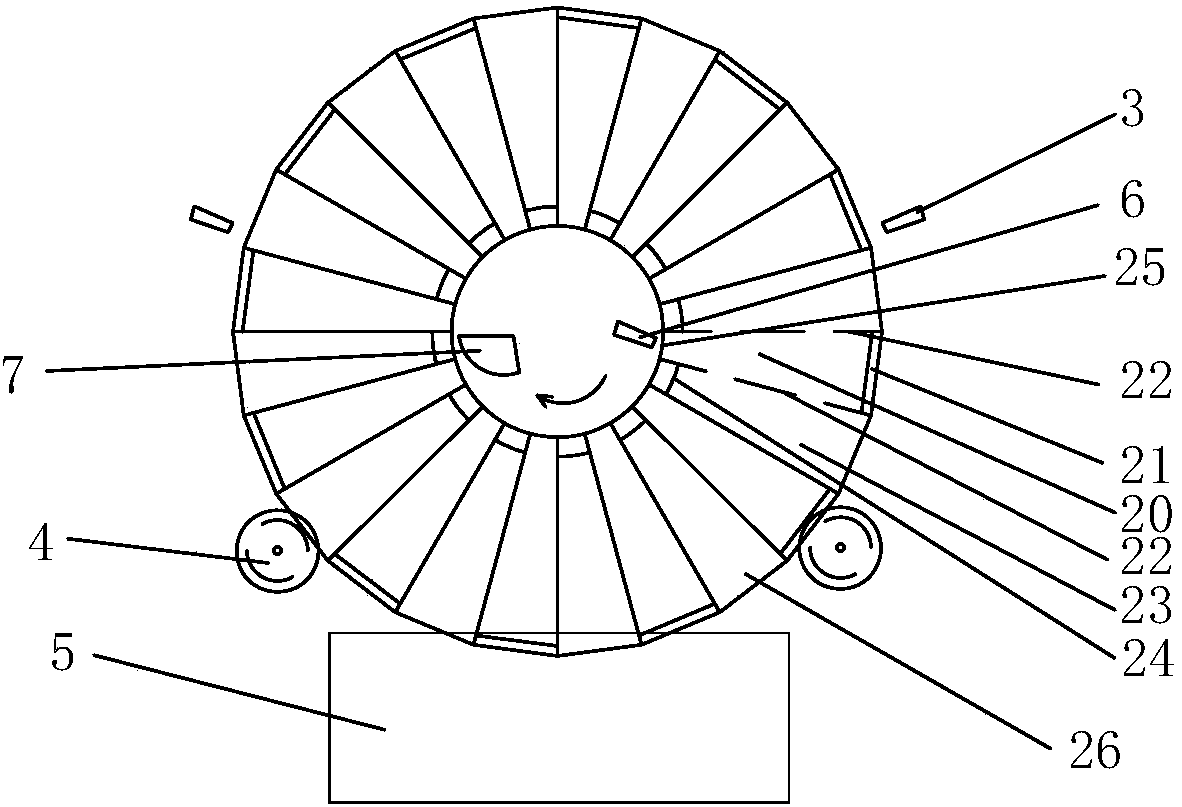

　　1.一种污水过滤设备，其特征是，包括：

　　密封圆环板(1)，设置有两块;

　　过滤径板(22)，设置有多片，固定在两块密封圆环板(1)之间，能将密封圆环板(1)分割成偶数个扇形空间;

　　污水容器(23)，由相邻两片过滤径板(22)、两块密封圆环板(1)和外圆周过滤板(21)组成，污水容器(23)靠近密封圆环板(1)内圆环的位置为污水口(25);

　　净水容器(20)，与污水容器(23)交叉设置，净水区(20)由相邻两片过滤径板(22)、两块密封圆环板(1)和内圆周板(24)组成，净水容器(20)靠近密封圆环板(1)外圆环的位置为净水出口(26);

　　滚轮(4)，两只，用于支撑密封圆环板(1)，安装在机架上;

　　污水嘴(6)，安装在过密封圆环板(1)中心的水平线的下方，污水嘴(6)能将污水输入到临近的污水口(25)，污水嘴(6)连通污水源;

　　高浓度污水槽(7)，安装在过密封圆环板(1)中心的水平线的下方，高浓度污水槽(7)能盛装从临近的污水口(25)流入的高浓度污水，高浓度污水槽(7)连通到高浓度处理池;

　　净水池(5)，位于密封圆环板(1)的下方。

　　2. 如权利要求1所述的一种污水过滤设备，其特征是，还包括清洗嘴(3)两只，对称地安装在过所述密封圆环板(1)中心的水平线的上方且接近密封圆环板(1)的外圆周，清洗嘴(3)连通净水，清洗嘴(3)对准所述过滤径板(22)和所述外圆周过滤板(21)。

　　3. 如权利要求1或2所述的一种污水过滤设备，其特征是，所述滚轮(4)的外圆周中部内凹。

　　4.一种污水过滤系统，其特征是，所述的污水过滤设备设置有多个，且按上下级位置排列，其中，上一级污水过滤设备的污水嘴(6)经污水泵连通污水源、清洗嘴(3)经清水泵连通净水池(5)，下一级污水过滤设备的清洗嘴(3)、污水嘴(6)连通上一级的净水池(5)。

　　说明书

　　污水过滤设备和污水过滤系统

　　技术领域

　　本发明涉及一种污水过滤设备和污水过滤系统。

　　背景技术

　　现有的污水过滤设备，为了适用不同的污水，结构迥异且比较复杂。

　　发明内容

　　本发明根据以上不足，提供了一种污水过滤设备，采用新的过滤结构。

　　本发明的技术方案是：

　　一种污水过滤设备，其特征是，包括：

　　密封圆环板，设置有两块;

　　过滤径板，设置有多片，固定在两块密封圆环板之间，能将密封圆环板分割成偶数个扇形空间;

　　污水容器，由相邻两片过滤径板、两块密封圆环板和外圆周过滤板组成，污水容器靠近密封圆环板内圆环的位置为污水口;

　　净水容器，与污水容器交叉设置，净水区由相邻两片过滤径板、两块密封圆环板和内圆周板组成，净水容器靠近密封圆环板外圆环的位置为净水出口;

　　滚轮，两只，用于支撑密封圆环板;滚轮安装在机架上;

　　污水嘴，安装在过密封圆环板中心的水平线的下方，污水嘴能将污水输入到临近的污水口，污水嘴连通污水源;

　　高浓度污水槽，安装在过密封圆环板中心的水平线的下方，高浓度污水槽能盛装从临近的污水口流入的高浓度污水，高浓度污水槽连通到高浓度处理池;

　　净水池，位于密封圆环板的下方。

　　还包括清洗嘴两只，对称地安装在过所述密封圆环板中心的水平线的上方且接近密封圆环板的外圆周，清洗嘴连通净水，清洗嘴对准所述过滤径板和所述外圆周过滤板。

　　为了防止密封圆环板产生偏移，所述滚轮的外圆周中部内凹。

　　本污水过滤设备的工作原理是，污水通过污水嘴经污水口注入临近的污水容器，污水容器通过所述过滤径板和所述外圆周过滤板过滤，净水流入到净水池，由于该污水容器受污水重量的作用，污水过滤设备在滚轮上转动，污水不断地加入污水容器进行过滤，净水不断地流入净水池，当污水容器转到另一侧的水平位置时，剩余的高浓度污水从污水容器的污水口倒出流入高浓度污水槽，最后流入高浓度处理池处理，为了防止过滤径板和外圆周过滤板的过滤孔堵塞，两个清洗嘴能对过滤径板和外圆周过滤板进行反向清洗。

　　一种污水过滤系统，其特征是，所述的污水过滤设备设置有多个，且按上下级位置排列，其中，上一级污水过滤设备的污水嘴经污水泵连通污水源、清洗嘴经清水泵连通净水池，下一级污水过滤设备的清洗嘴、污水嘴直接连通上一级的净水池，无需增加能耗。

　　需要说明的是，过滤径板和外圆周过滤板的过滤孔径可根据污水的污染程度决定，污水过滤系统中的过滤径板和外圆周过滤板可采用，上一级的过滤孔径大一些，下一级的过滤孔径小一些。

　　本发明具有结构简单、污水处理的成本低、能耗低、工作效率高的有益效果。
