申请日2016.03.18
公开(公告)日2016.08.17
IPC分类号H04L29/08; C02F9/14
摘要
本实用新型公开了一种基于手机与互联网远程控制的污水净化系统，包括污水源、净化池、储水桶和远程控制装置，所述的净化池设有进水管和出水管，所述进水管的前端连接到所述的污水源，所述进水管的后端连接到所述净化池靠近顶端的侧壁上，所述出水管的前端连接到所述净化池靠近底端的侧壁上，所述出水管的后端连接到所述的储水桶。本实用新型通过远程控制装置，可以不必在现场管理操作，使用远程控制器就可随时随地开关增氧泵;净化池内有序放置净化污水的装置，大大提高了污水净化能力;水生动植物的设置对该净化系统起到净化和监察的作用。
权利要求书
1.一种基于手机与互联网远程控制的污水净化系统，包括污水源、净化池、储水桶和远程控制装置，所述的净化池设有进水管和出水管，其特征在于：所述进水管的前端连接到所述的污水源，所述进水管的后端连接到所述净化池靠近顶端的侧壁上，所述出水管的前端连接到所述净化池靠近底端的侧壁上，所述出水管的后端连接到所述的储水桶;
所述的净化池从上至下依次设有菱角、水生动物、PP棉、磁铁、网板、负载二氧化钛的活性炭、RO膜，且所述的净化池底部还设有增氧泵;
所述的远程控制装置包括远程控制器、数据交换主机、智能网关、PLC控制器，所述的PLC控制器与所述的增氧泵电连接，所述的PLC控制器、智能网关和数据交换主机均设有无线wifi收发模块，所述的智能网关通过无线wifi信号与PLC控制器进行信息交换，所述的智能网关通过无线wifi信号与所述数据交换主机进行信息交换，所述数据交换主机通过无线wifi信号与所述的远程控制器进行信息交换。
2.根据权利要求1所述的基于手机与互联网远程控制的污水净化系统，其特征在于：所述远程控制器包括PC端上位机、智能电视和智能手机。
3.根据权利要求1或2任一所述的基于手机与互联网远程控制的污水净化系统，其特征在于：所述的远程控制器支持Windows操作系统、ios操作系统、Unix操作系统、Mac操作系统、Linux操作系统、android操作系统。
4.根据权利要求1或2任一所述的基于手机与互联网远程控制的污水净化系统，其特征在于：还包括视频监控装置，所述的视频监控装置内设有无线收发模块，所述的远程控制器通过无线信号与所述的视频监控装置通信连接。
5.根据权利要求1或2任一所述的基于手机与互联网远程控制的污水净化系统，其特征在于：所述的净化池内设有智能温控调节仪器。
6.根据权利要求1或2任一所述的基于手机与互联网远程控制的污水净化系统，其特征在于：所述的污水源内设有钢结构的升降搅拌机，所述的升降搅拌机与所述的PLC控制器电连接。
说明书
一种基于手机与互联网远程控制的污水净化系统
技术领域
本实用新型涉及一种基于手机与互联网远程控制的污水净化系统。
背景技术
现有的污水净化系统大都需要工作人员现场管理和操作，大大增加了成本。现场管理时，当发现需要开关设备时，还要去到设备开关所在的地方操作，造成时间上的延误;同时，现今的污水净化系统净化能力不足，会有不少的污质残留，导致净化后的水质不高。
发明内容
为了克服现有污水净化系统的上述不足，本实用新型提供一种具有良好净化效果的基于手机与互联网远程控制的污水净化系统。

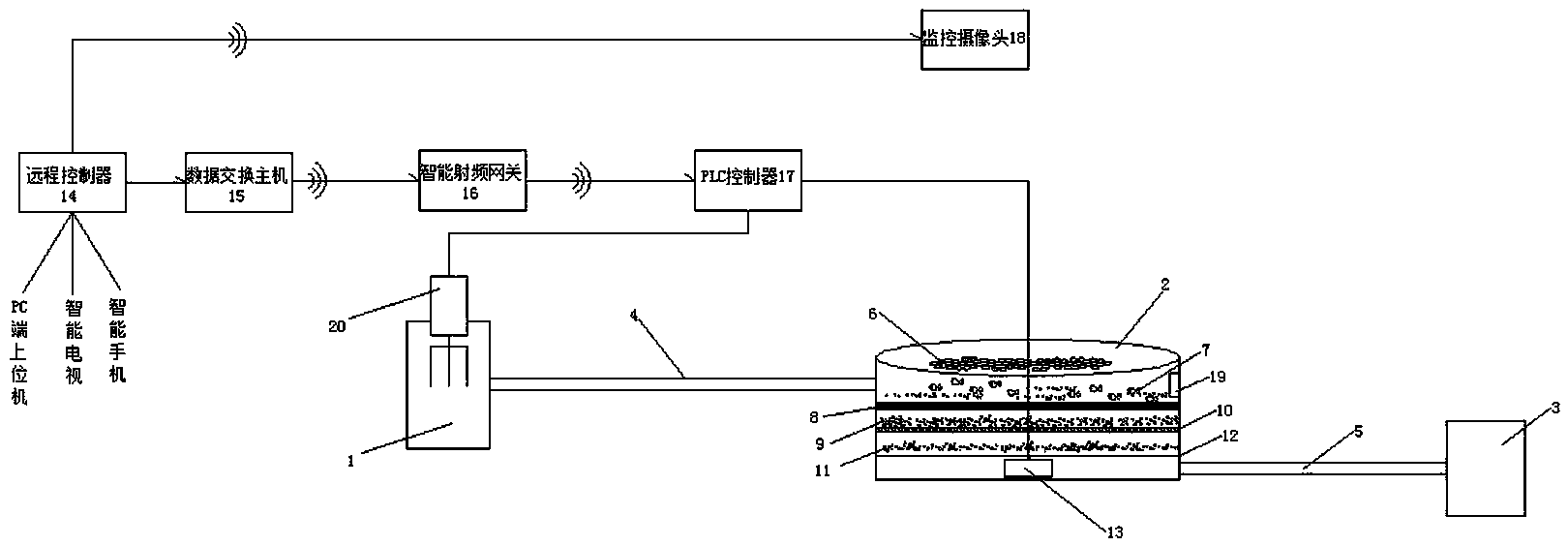

本实用新型解决其技术问题的技术方案是：一种基于手机与互联网远程控制的污水净化系统，包括污水源、净化池、储水桶和远程控制装置，所述的净化池设有进水管和出水管，所述进水管的前端连接到所述的污水源，所述进水管的后端连接到所述净化池靠近顶端的侧壁上，所述出水管的前端连接到所述净化池靠近底端的侧壁上，所述出水管的后端连接到所述的储水桶;
所述的净化池从上至下依次设有菱角、水生动物、PP棉、磁铁、网板、负载二氧化钛的活性炭、RO膜，且所述的净化池底部还设有增氧泵;
所述的远程控制装置包括远程控制器、数据交换主机、智能网关、PLC控制器，所述的PLC控制器与所述的增氧泵电连接，所述的PLC控制器、智能网关和数据交换主机均设有无线wifi收发模块，所述的智能网关通过无线wifi信号与PLC控制器进行信息交换，所述的智能网关通过无线wifi信号与所述数据交换主机进行信息交换，所述数据交换主机通过无线wifi信号与所述的远程控制器进行信息交换。
进一步，所述远程控制器包括PC端上位机、智能电视和智能手机。
进一步，所述的远程控制器支持Windows操作系统、ios操作系统、Unix操作系统、Mac操作系统、Linux操作系统、android操作系统。
进一步，还包括视频监控装置，所述的视频监控装置内设有无线收发模块，所述的远程控制器通过无线信号与所述的视频监控装置通信连接。
进一步，所述的净化池内设有智能温控调节仪器。
进一步，所述的污水源内设有钢结构的升降搅拌机，所述的升降搅拌机与所述的PLC控制器电连接。
本实用新型的有益效果在于：1.通过远程控制装置，可以不必在现场管理操作，使用远程控制器就可随时随地开关增氧泵。2.净化池内有序放置净化污水的装置，大大提高了污水净化能力。3.水生动植物的设置对该净化系统起到净化和监察的作用。
