申请日2016.03.21
公开(公告)日2016.08.10
IPC分类号C02F9/02
摘要
本实用新型公开了一种新型油污废水处理装置，包括处理箱，所述处理箱内设有粗滤器、细滤器、电气控制盒、集油室与沉淀室，所述集油室位于处理箱中央，所述沉淀室与集油室相连接，所述电气控制盒安装在集油室内，所述粗滤器与细滤器位于沉淀室内，且安装在处理箱内壁上，所述粗滤器与细滤器相连接，所述细滤器与电气控制盒相连接，所述粗滤器连接有污水进口，所述污水进口位于处理箱顶部，所述集油室上设有液位传感器与出油口，所述处理箱内壁设有接油槽，所述出油口位于接油槽正上方，所述处理箱顶部设有出水口，本实用新型在结构设计上简洁合理，对使用环境要求较低，制造成本较低，适合一些较小型的餐馆使用，具有较为广阔的市场前景。

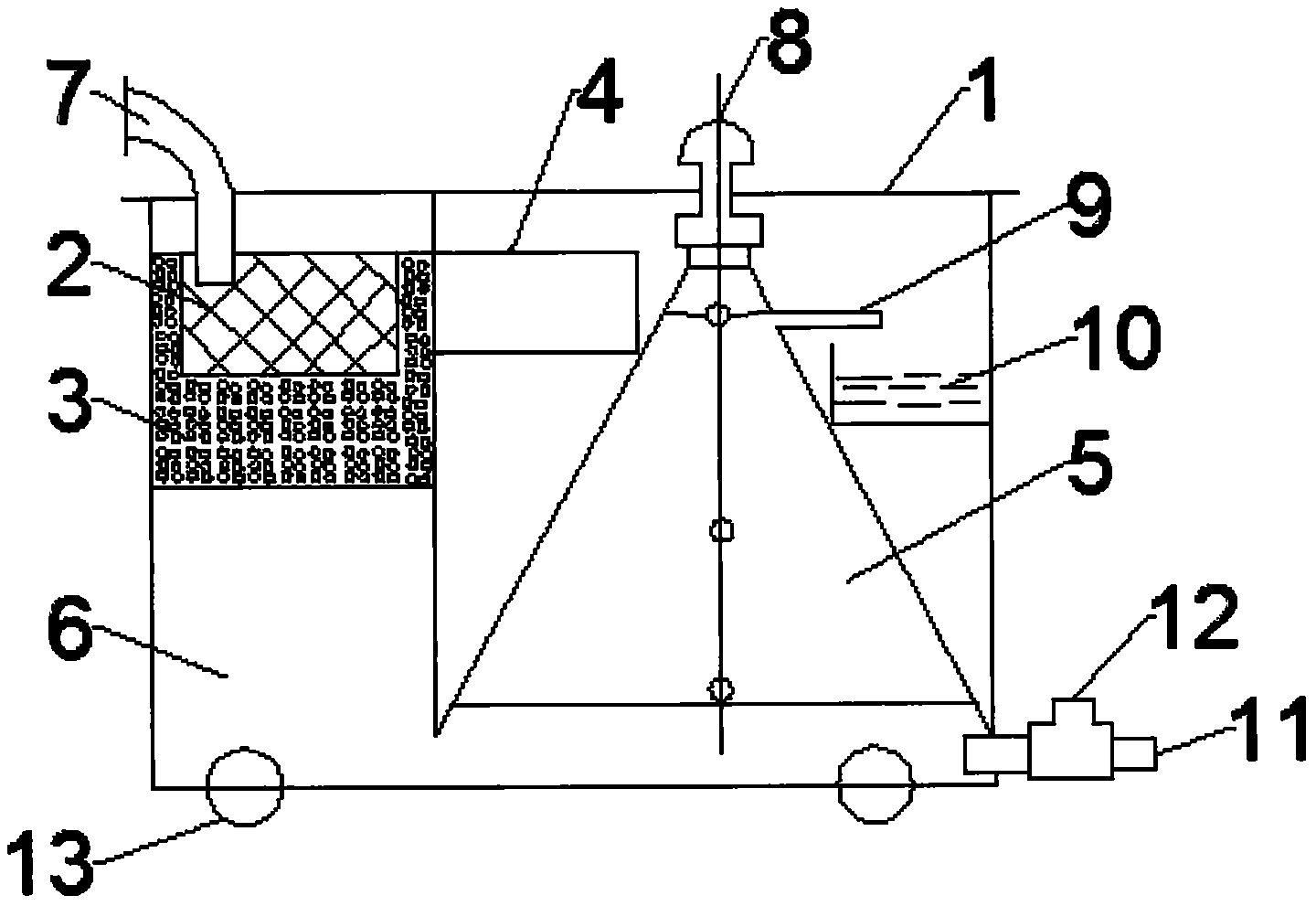

摘要附图
权利要求书
1.一种新型油污废水处理装置，其特征在于，包括处理箱，所述处理箱内设有粗滤器、细滤器、电气控制盒、集油室与沉淀室，所述集油室位于处理箱中央，所述沉淀室与集油室相连接，所述电气控制盒安装在集油室内，所述粗滤器与细滤器位于沉淀室内，且安装在处理箱内壁上，所述粗滤器与细滤器相连接，所述细滤器与电气控制盒相连接，所述粗滤器连接有污水进口，所述污水进口位于处理箱顶部，所述集油室上设有液位传感器与出油口，所述处理箱内壁设有接油槽，所述出油口位于接油槽正上方，所述处理箱底部设有出水口。
2.根据权利要求1所述的一种新型油污废水处理装置，其特征在于：所述出水口上设有流量控制阀。
3.根据权利要求1所述的一种新型油污废水处理装置，其特征在于：所述粗滤器与细滤器均采用不锈钢材质制成。
4.根据权利要求1所述的一种新型油污废水处理装置，其特征在于：所述处理箱底部设有滚轮。
5.根据权利要求1所述的一种新型油污废水处理装置，其特征在于：所述集油室采用倒锥式结构。
说明书
一种新型油污废水处理装置
技术领域
本实用新型涉及废水处理设备领域，具体涉及一种新型油污废水处理装置。
背景技术
通常情况下，餐饮废水是指人们在日常生活中清洗食品、烹饪、食用、清洁餐具等环节中所产生且未经相应处理而直接排放的废水，其具有源头广泛、数量变化范围大、水质结构成分复杂、排放渠道分散等特点，各类餐饮废水中以含油污水对环境的污染和破坏最为严重，而含油污水主要是指食品在烹饪过程中由于加入了大量的动物油或植物油，食品经高温加热烹炒、煎炸等环节中所产生的污水，另外在清洁餐具及厨具、处理食物残羹等环节也有较多的含油污水产生，含油污水在多数情况下表现形态为粘度较高的动植物油脂，它的主要危害体现在以下几方面：使城市污水处理负荷增加;降低城市排水管的过水能力;恶化水质、危害水生生物等，因此针对以上问题，设计一种油污废水处理装置是十分必要的。
实用新型内容
针对以上问题，本实用新型提供了一种新型油污废水处理装置，本实用新型在结构设计上简洁合理，对使用环境要求较低，制造成本较低，适合一些较小型的餐馆使用，具有较为广阔的市场前景，可以有效解决背景技术中的问题。
为了实现上述目的，本实用新型采用的技术方案如下：一种新型油污废水处理装置，包括处理箱，所述处理箱内设有粗滤器、细滤器、电气控制盒、集油室与沉淀室，所述集油室位于处理箱中央，所述沉淀室与集油室相连接，所述电气控制盒安装在集油室内，所述粗滤器与细滤器位于沉淀室内，且安装在处理箱内壁上，所述粗滤器与细滤器相连接，所述细滤器与电气控制盒相连接，所述粗滤器连接有污水进口，所述污水进口位于处理箱顶部，所述集油室上设有液位传感器与出油口，所述处理箱内壁设有接油槽，所述出油口位于接油槽正上方，所述处理箱底部设有出水口。
作为本实用新型的一种优选技术方案，所述出水口上设有流量控制阀。
作为本实用新型的一种优选技术方案，所述粗滤器与细滤器均采用不锈钢材质制成。
作为本实用新型的一种优选技术方案，所述处理箱底部设有滚轮。
作为本实用新型的一种优选技术方案，所述集油室采用倒锥式结构。
本实用新型的有益效果：
本实用新型在当含油餐饮废水通过污水进口进入处理箱内，在通过粗滤器与细滤器过滤之后，进入集油室下部，此时控制出水口关闭，随着液位上升，漂浮在最上层的油层将从出油口流出到接油槽内;随时观察液位传感器，防止污水上升过快溢出，通过电器控制盒可用进水量与排水量，使进入量与排出量相对平衡，本实用新型主要利用油污漂浮在废水上层的原理，将一些油污过滤，起到处理污水的效果，因此本实用新型在结构设计上简洁合理，对使用环境要求较低，制造成本较低，适合一些较小型的餐馆使用，具有较为广阔的市场前景。
