申请日2016.02.29
公开(公告)日2016.07.27
IPC分类号H05K5/02
摘要
本实用新型提供了一种精密仪器保护罩，包括保护罩本体和喉箍，保护罩本体为柱形聚乙烯塑料网罩，保护罩本体的第一端开口，保护罩本体的第二端为聚乙烯塑料网，喉箍套设于保护罩本体的外侧靠近保护罩本体的第一端，被保护设备设置于保护罩本体的内部，保护罩本体通过喉箍固定于被保护设备上。保护罩本体能够阻挡污水中的杂质进入保护罩本体内部，但是不影响水流的通过，从而能够在不影响被保护设备使用功能的前提下有效防止被保护设备被污水中的杂质损坏。当将本实用新型中的废水中精密仪器保护罩应用于溶解氧探测仪上时，保护罩本体能够有效保护溶解氧探测仪的荧光帽和探头不受破坏，延长溶解氧探测仪的使用寿。

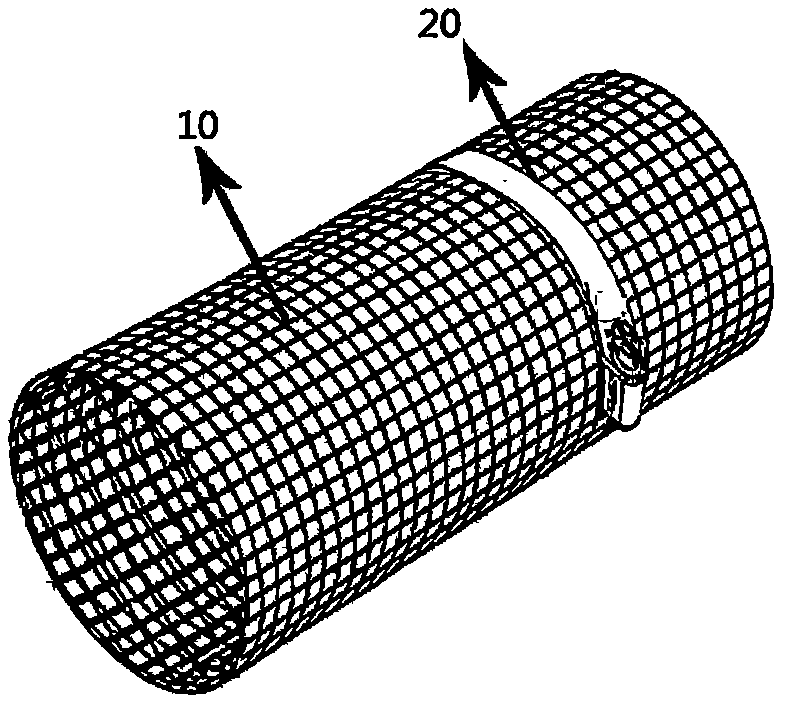

摘要附图
权利要求书
1.一种废水中精密仪器保护罩，其特征在于，包括：
保护罩本体(10)，所述保护罩本体(10)为柱形聚乙烯塑料网罩，所述保护罩本体(10)的第一端开口，所述保护罩本体(10)的第二端为聚乙烯塑料网;
喉箍(20)，所述喉箍(20)套设于所述保护罩本体(10)的外侧靠近所述保护罩本体(10)的第一端，被保护设备设置于所述保护罩本体(10)的内部，所述保护罩本体(10)通过所述喉箍(20)固定于所述被保护设备上。
2.根据权利要求1所述的废水中精密仪器保护罩，其特征在于，所述保护罩本体(10)的孔径为1.2厘米。
说明书
废水中精密仪器保护罩
技术领域
本实用新型涉及水下精密仪器保护技术领域，具体而言，涉及一种废水中精密仪器保护罩。
背景技术
废水中的精密仪器设备由于与污水直接接触而容易被污水中的杂质损失，以沿海城市的污水处理厂中的溶解氧探测仪为例。
现今，由于现代工业的迅速发展，水资源的污染越来越严重，如何有效地处理污水，日益受到重视。沿海城镇污水处理厂由于污水管道的海水渗透现象严重，致使进厂污水中氧离子含量较高。
为了除去进厂污水中的氯离子，经过研究目前多采用添加生物填料从而提高污水处理效率。在添加生物填料之后采用底部鼓风曝气，从而增加污水中氧气的含量。探测污水中氧气含量的方式是在污水中加设溶解氧探测仪，但是生物填料冲刷会损坏溶解氧探测仪的荧光帽及探头，最严重时每月都得更换荧光帽，溶解氧探测仪的荧光帽更换不及时会影响工艺的控制，频繁更换荧光帽增加了生产运营成本。
发明内容
本实用新型的主要目的在于提供一种废水中精密仪器保护罩，以解决现有技术中的污水中的精密仪器容易被污水中的杂质损坏的问题。
为了实现上述目的，本实用新型提供了一种废水中精密仪器保护罩，包括保护罩本体和喉箍，保护罩本体为柱形聚乙烯塑料网罩，保护罩本体的第一端开口，保护罩本体的第二端为聚乙烯塑料网，喉箍套设于保护罩本体的外侧靠近保护罩本体的第一端，被保护设备设置于保护罩本体的内部，保护罩本体通过喉箍固定于被保护设备上。
进一步地，保护罩本体的孔径为1.2厘米。
应用本实用新型的技术方案，将被保护设备设置于保护罩本体的内部，通过喉箍实现保护罩本体与被保护设备之间的固定连接，保护罩本体为柱形聚乙烯塑料网罩，保护罩本体的第一端开口，保护罩本体的第二端为聚乙烯塑料网，保护罩本体能够阻挡污水中的杂质进入保护罩本体内部，但是不影响水流的通过，从而能够在不影响被保护设备使用功能的前提下有效防止被保护设备被污水中的杂质损坏。当将本实用新型中的废水中精密仪器保护罩应用于溶解氧探测仪上时，保护罩本体能够有效阻挡污水中的生物填料对溶解氧探测仪的荧光帽和探头的冲撞，保护溶解氧探测仪的荧光帽和探头不受破坏，延长溶解氧探测仪的使用寿命，降低溶解氧探测仪的使用成本。同时，本实用新型的废水中精密仪器保护罩还具有结构简单、制造成本低、便于批量生产的特点。
