申请日2016.02.24
公开(公告)日2016.09.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种原药制备的废水处理装置，包括进水管路、斜管储水池、第一隔板、净化池、第二隔板、铁碳电解池和滗水器;所述进水管路设在斜管储水池底端左侧;在进水管路位于斜管储水池的内端上方安装有斜管填料以及支撑斜管填料的框架结构;净化池与斜管储水池的通过第一隔板隔开;所述净化池底部设置有活性炭泥层，在活性炭泥层中间隔分散布置有曝气器，所述第一隔板在净化池的一侧上设有搅拌桨;净化池的右侧设置铁碳电解池，铁碳电解池与净化池通过第二隔板隔开;在铁碳电解池的下端设置有两组铁碳填料层，在第二隔板上固定有一L型连接管，在铁碳电解池的上端设置有滗水器。本实用新型针对性强而且净化效率高。

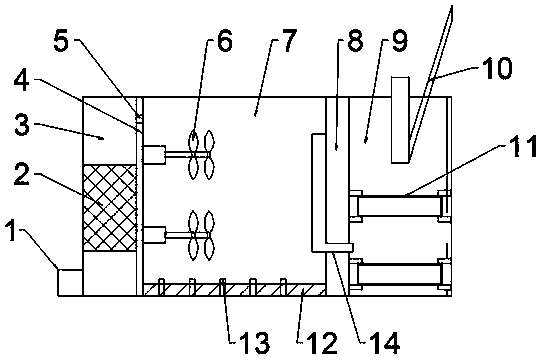

摘要附图
权利要求书
1.一种原药制备的废水处理装置，其特征在于，包括进水管路、斜管储水池、第一隔板、净化池、第二隔板、铁碳电解池和滗水器;所述进水管路设在斜管储水池底端左侧;在进水管路位于斜管储水池的内端上方安装有斜管填料以及支撑斜管填料的框架结构;所述的净化池设置在斜管储水池的右端，净化池与斜管储水池的通过第一隔板隔开，第一隔板的上方设有连通净化池与斜管储水池的过流通道;所述净化池底部设置有活性炭泥层，在活性炭泥层中间隔分散布置有曝气器，所述第一隔板在净化池的一侧上设有搅拌桨;净化池的右侧设置铁碳电解池，铁碳电解池与净化池通过第二隔板隔开;在铁碳电解池的下端设置有两组铁碳填料层，铁碳电解池的侧壁上设有纵深滑槽，所述铁碳填料层插入对应的滑槽形成抽屉式结构，在第二隔板上固定有一L型连接管，在铁碳电解池的上端设置有滗水器。
2.根据权利要求1所述的一种原药制备的废水处理装置，其特征在于，L型连接管的一端开口设置在净化池的上端，另一开口设置在两组铁碳填料层之间。
3.根据权利要求1所述的一种原药制备的废水处理装置，其特征在于，所述滗水器位于铁碳电解池的右端并与铁碳电解池的上端相贴近。
说明书
一种原药制备的废水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种原药制备的废水处理装置。
背景技术
水是人类的生命之源，它孕育和滋养了地球上的一切生物。与我们人类密切相关的是淡水。但是，水环境中的淡水资源却很少，仅占总量的2.53%。因此，保护和珍惜水资源是整个社会的共同职责。尤其在我国，淡水资源人均不超过2545立方米，不到世界人均的1/4，因此我们更应该保护和珍惜水资源。
随着社会的发展，医药工业也在迅速的发展，给人类文明带来了飞跃。与此同时，在其生产过程中排放出来的废水对环境的污染也日益加剧，给人类的健康带来了巨大的威胁。据文献报道，医药废水成分复杂、浓度和盐分高、色度和毒性大，往往含有种类繁多的有机污染物，这些物质有不少属于难生化降解的物质，可在相当长的时间内存留在环境里。现有的工艺很难达标排放，对于这些种类繁多、成分复杂的有机废水的处理，仍是目前国内废水处理的难点和热点。
实用新型内容
本实用新型的目的在于提供一种原药制备的废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种原药制备的废水处理装置，包括进水管路、斜管储水池、第一隔板、净化池、第二隔板、铁碳电解池和滗水器;所述进水管路设在斜管储水池底端左侧;在进水管路位于斜管储水池的内端上方安装有斜管填料以及支撑斜管填料的框架结构;所述的净化池设置在斜管储水池的右端，净化池与斜管储水池的通过第一隔板隔开，第一隔板的上方设有连通净化池与斜管储水池的过流通道;所述净化池底部设置有活性炭泥层，在活性炭泥层中间隔分散布置有曝气器，所述第一隔板在净化池的一侧上设有搅拌桨;净化池的右侧设置铁碳电解池，铁碳电解池与净化池通过第二隔板隔开;在铁碳电解池的下端设置有两组铁碳填料层，铁碳电解池的侧壁上设有纵深滑槽，所述铁碳填料层插入对应的滑槽形成抽屉式结构，在第二隔板上固定有一L型连接管，在铁碳电解池的上端设置有滗水器。
作为本实用新型更进一步的技术方案，L型连接管的一端开口设置在净化池的上端，另一开口设置在两组铁碳填料层之间。
作为本实用新型更进一步的技术方案，所述滗水器位于铁碳电解池的右端并与铁碳电解池的上端相贴近。
与现有技术相比，本实用新型通过结合斜管沉淀法、曝气污泥法与铁碳电解法相结合进行医药制造污水的处理，针对性强，经济实用，既减少了工序，降低了成本;而且净化效率高。
