申请日2016.02.23
公开(公告)日2016.07.06
IPC分类号B01D35/16
摘要
本实用新型公开了一种用于污水固液分离的刮板，属于废水污水排放设备技术领域。本实用新型所提供的刮板包括刮板，支撑板和轨道组件。其中，刮板包括凹字板体和位于凹字板体下部的篦条板，刮板通过凹字板体的两端与支撑板连接，在支撑板的下表面依次固定有轨道组件的轨道垫块和轨道夹板，其中轨道垫块的宽度小于轨道夹板，在轨道夹板与支撑板之间的空隙中设有滑槽。本实用新型所提供的刮板具有结构简单合理，既能够不阻挡液态废水的排除，又能够有效阻截固体废渣，并实现固液态废渣废水的高效分离。本实用新型采用沿直线推拉的方式来转移积累在篦条等固体肥料累积的部位，结构简单，工作效率高。

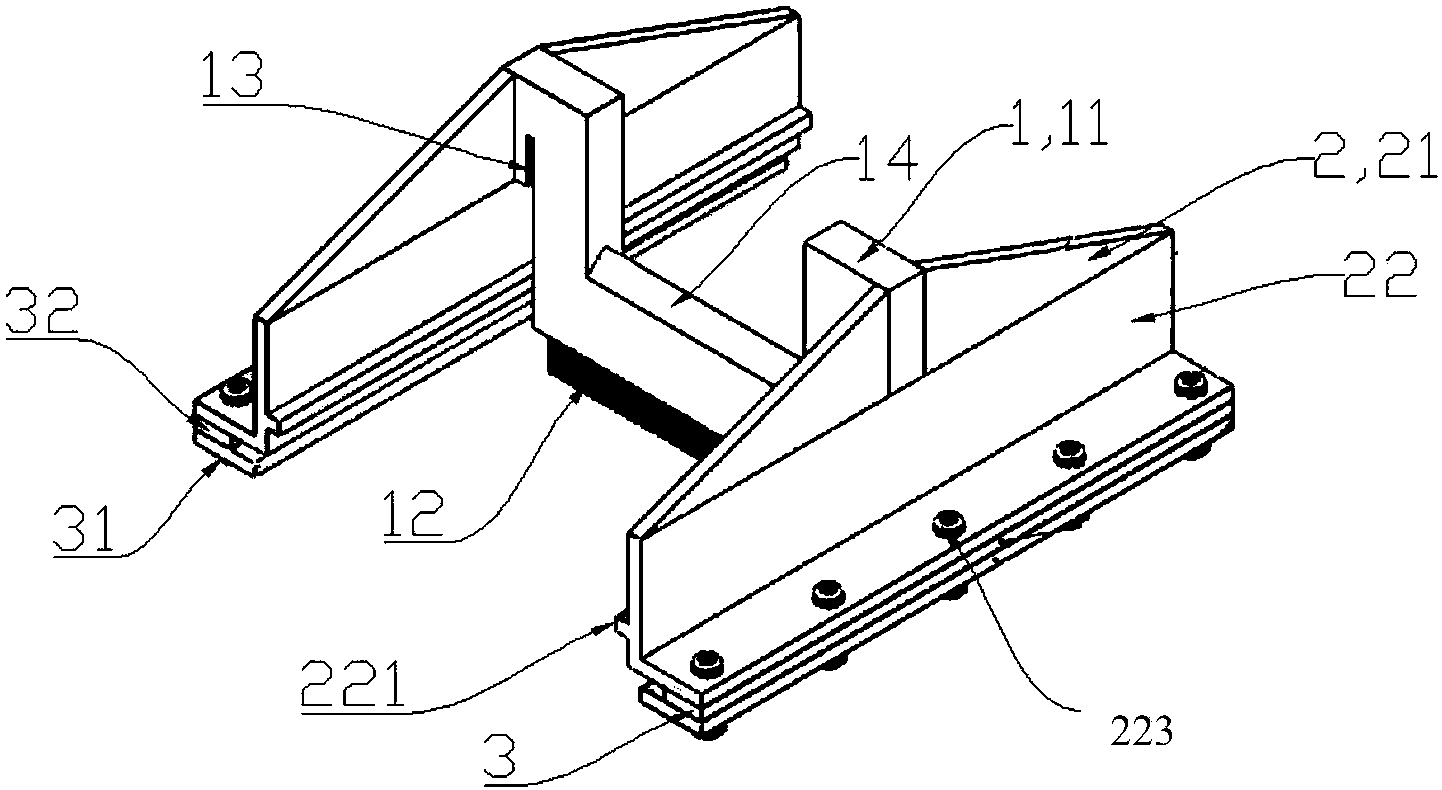

摘要附图
权利要求书
1.一种用于污水固液分离的刮板，其特征在于，包括刮板(1)，支撑板(2)和轨道组件(3)，其中，刮板(1)包括凹字板体(11)和位于凹字板体(11)下部的篦条板(12)，刮板(1)通过凹字板体(11)的两端与支撑板(2)连接，在支撑板(2)的下表面依次固定有轨道组件(3)的轨道垫块(32)和轨道夹板(31)，其中轨道垫块(32)的宽度小于轨道夹板(31)，在轨道夹板(31)与支撑板(2)之间的空隙中设有滑槽(222)。
2.权利要求1所述的刮板，其特征在于，所述刮板(1)包括整体呈“凹”字形的凹字板体(11)，位于凹字板体(11)下表面上设有篦条板(12)，在凹字板体(11)的两端分别设有连接体。
3.权利要求2所述刮板，其特征在于，所述连接体与凹字板体(11)的两侧端面顶部连接，在凹字板体(11)与连接体之间存在侧面凹槽(13)。
4.权利要求1所述刮板，其特征在于，所述凹字板体(11)的凹陷平面上设有尖棱(14)。
5.权利要求1所述刮板，其特征在于，所述支撑板(2)包括连接凹字板体(11)的斜支撑板(21)和支持斜支撑板(21)并与轨道组件(3)连接的侧支撑板(22)。
6.权利要求5所述刮板，其特征在于，所述斜支撑板(21)为三角形，凹字板体(11)一侧设有两个处于同一平面的斜支撑板(21)，凹字板体(11)的一端两侧分别连接一个斜支撑板(21)。
7.权利要求6所述刮板，其特征在于，所述凹字板体(11)所在平面与斜支撑板(21)所在平面垂直。
8.权利要求5所述刮板，其特征在于，所述侧支撑板(22)整体形状为L形，分为竖直侧面和水平侧面，水平侧面通过螺栓(223)轨道组件(3)连接固定。
9.权利要求8所述刮板，其特征在于，所述侧支撑板(22)的竖直侧面上还是有凸棱(221)。
10.权利要求9所述刮板，其特征在于，轨道组件(3)包括位于侧支撑板(22)水平侧面下部的轨道垫块(32)以及位于轨道垫块(32)下面的轨道夹板(31)，侧支撑板(22)的水平侧面、轨道垫块(32)和轨道夹板(31)通过螺栓(223)固定连接，在外侧侧支撑板(22)的水平侧面、轨道垫块(32)和轨道夹板(31)的边缘对齐，朝向凹字板体(11)的内侧，轨道夹板(31)与侧支撑板(22)的水平侧面之间存在空隙，在凸棱(221)侧支撑板(22)的水平侧面的下表面上设有滑槽(222)。
说明书
一种用于污水固液分离的刮板
技术领域
本实用新型涉及一种用于污水固液分离的刮板，属于废水污水排放设备技术领域。
背景技术
城市餐厨垃圾和粪便垃圾污水及其他工业废水中常常是废渣与废水的混合体。在对废水进行处理前往往需要对废水进行固液分离。在废水污水的固液分离设备中，对固体废渣或垃圾进行刮动或转移的部件是设备不可缺少的组成部分。但是现有技术中的刮板组件存在着结构不够合理，工作效率低，容易损坏或被卡住的问题，严重限制了固液分离设备的工作效率。
实用新型内容
为解决上述问题，本实用新型提供了一种用于污水固液分离设备中的刮板，所采取的技术方案如下：
本实用新型的目的在于提供一种用于污水固液分离的刮板，所述刮板包括刮板1，支撑板2和轨道组件3，其中，刮板1包括凹字板体11和位于凹字板体11下部的篦条板12，刮板1通过凹字板体11的两端与支撑板2连接，在支撑板2的下表面依次固定有轨道组件3的轨道垫块32和轨道夹板31，其中轨道垫块32的宽度小于轨道夹板31，在轨道夹板31与支撑板2之间的空隙中设有滑槽222。
优选地，所述刮板1包括整体呈“凹”字形的凹字板体11，位于凹字板体11下表面上设有篦条板12，在凹字板体11的两端分别设有连接体，用于与支撑板2连接。
优选地，所述连接体与凹字板体11的两侧端面顶部连接，在凹字板体11与连接体之间存在侧面凹槽13。
优选地，所述凹字板体11的凹陷平面上设有尖棱14，以避免固体废渣在凹陷平面上残留。
优选地，所述支撑板2包括连接凹字板体11的斜支撑板21和支持斜支撑板21并与轨道组件3连接的侧支撑板22。
更优选地，所述斜支撑板21为三角形，凹字板体11一侧设有两个处于同一平面的斜支撑板21，凹字板体11的一端两侧分别连接一个斜支撑板21。
更优选地，所述凹字板体11所在平面与斜支撑板21所在平面垂直。
优选地，所述侧支撑板22整体形状为L形，分为竖直侧面和水平侧面，水平侧面通过螺栓223轨道组件3连接固定。
更优选地，所述侧支撑板22的竖直侧面上还是有凸棱221。
更优选地，轨道组件3包括位于侧支撑板22水平侧面下部的轨道垫块32以及位于轨道垫块32下面的轨道夹板31，侧支撑板22的水平侧面、轨道垫块32和轨道夹板31通过螺栓223固定连接，在外侧侧支撑板22的水平侧面、轨道垫块32和轨道夹板31的边缘对齐，朝向凹字板体11的内侧，轨道夹板31与侧支撑板22的水平侧面之间存在空隙，在凸棱221侧支撑板22的水平侧面的下表面上设有滑槽222，以便于与其他组件活动连接。
本实用新型所取得的有益效果：
本实用新型所提供的刮板具有结构简单合理，既能够不阻挡液态废水的排除，又能够有效阻截固体废渣，并实现固液态废渣废水的高效分离。本实用新型采用沿直线推拉的方式来转移积累在篦条等固体肥料累积的部位，结构简单，工作效率高。
