申请日2016.03.12
公开(公告)日2016.08.17
IPC分类号B01D25/12; C02F11/12
摘要
本实用新型公开了一种压滤机污泥输送装置及压滤机，包括机架、转动设置在机架两端的传动辊、绕在传动辊上传送带，还包括加热装置，所述加热装置包括电源箱和电热丝，所述电热丝设置在传送带的上端面和下端面之间;采用上述结构，传送带中的水分通过加热装置进行蒸发散失，且当传送带的长度足够长或者加热使得传送带的温度足够高，能进一步蒸发污泥中的水分，使得污泥的质量更佳。
权利要求书

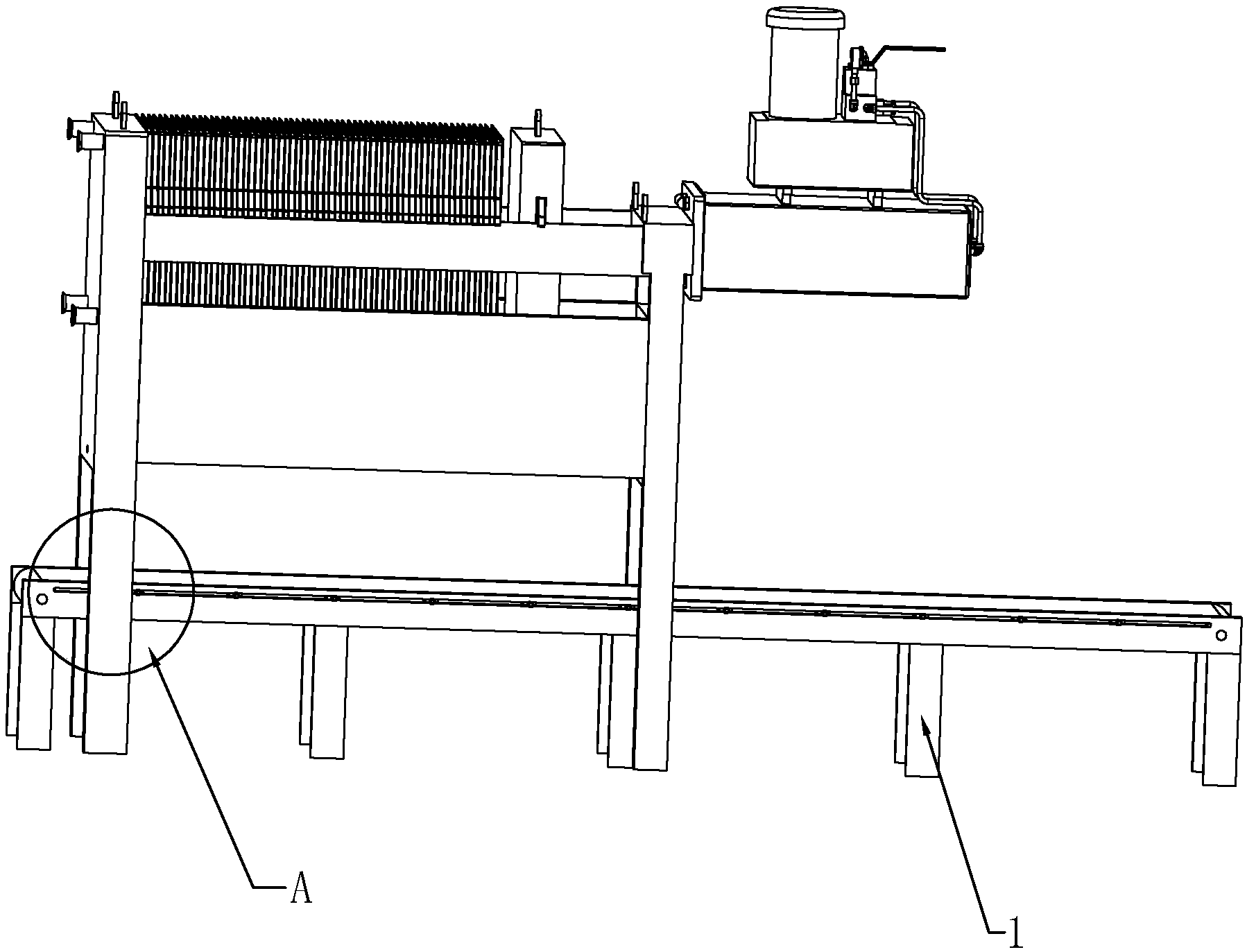

1.一种压滤机污泥输送装置，包括机架(1)、转动设置在机架(1)两端的传动辊(2)、绕在传动辊(2)上的传送带(3)，其特征是：还包括加热装置，所述加热装置包括电源箱(7)和电热丝(6)，所述电热丝(6)设置在传送带(3)的上端面(31)和下端面(32)之间。
2.根据权利要求1所述的压滤机污泥输送装置，其特征是：所述电热丝(6)外套设一传热辊(5)。
3.根据权利要求2所述的压滤机污泥输送装置，其特征是：所述传热辊(5)与传送带(3)抵接。
4.根据权利要求3所述的压滤机污泥输送装置，其特征是：所述传热辊(5)与传送带(3)的上端面(31)抵接。
5.根据权利要求2或3或4任意一项所述的压滤机污泥输送装置，其特征是：所述传热辊(5)转动设置在机架(1)上。
6.根据权利要求5所述的压滤机污泥输送装置，其特征是：所述传热辊(5)包括固定轴(51)和套设在固定轴(51)上并可相对固定轴(51)转动的辊套(52)，所述机架(1)上开设滑槽(11)，所述固定轴(51)滑动设置在滑槽(11)内并使用螺母(8)固定，所述电热丝(6)设置在辊套(52)内，所述电源箱(7)固定在固定轴(51)上。
7.根据权利要求1或6所述的压滤机污泥输送装置，其特征是：所述加热装置设置多个。
8.一种压滤机，其特征是：包括如权利要求1所述的压滤机污泥输送装置。
说明书
压滤机污泥输送装置及压滤机
技术领域
本实用新型涉及污泥输送领域，更具体地说，它涉及一种压滤机污泥输送装置及压滤机。
背景技术
公开号为CN102772932A的中国专利公开了一种压滤机自动污泥输送装置，主要包括操作平台和污泥输送装置，压滤机安装于操作平台，操作平台具有用于漏泥的漏泥开口，操作平台下方安装有污泥输送装置，污泥输送装置的出泥端下方设有装泥装置，污泥从压滤机中掉出来，落到污泥输送装置上并被输送到装泥装置中装袋包装，从而实现全自动卸泥、装泥，污泥不用再卸到地面上，地面不会脏乱、湿滑，工作环境得到改善。
该传统输送带的倾斜设置，使压滤液会因重力作用流到接水装置中。
这种方式由于压滤液会流到输送带上，虽然压滤液会因重力作用流入接水装置中，但是水流会使得输送带湿润，因此污泥从压滤机掉落至输送带时会增加污泥的中的水分，影响污泥的质量。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种压滤机污泥输送装置，解决了污泥在输送过程中会增加水分的问题，其具有减少污泥在输送过程中水分增加量、甚至能进一步减少污泥中水分的优点。
为实现上述目的，本实用新型提供了如下技术方案：一种压滤机污泥输送装置，包括机架、转动设置在机架两端的传动辊、绕在传动辊上的传送带，还包括加热装置，所述加热装置包括电源箱和电热丝，所述电热丝设置在传送带的上端面和下端面之间。
采用上述结构，传送带中的水分通过加热装置进行蒸发散失，且当传送带的长度足够长或者加热使得传送带的温度足够高，能进一步蒸发污泥中的水分，使得污泥的质量更佳。
进一步的：所述电热丝外套设一传热辊。
电热丝裸露在空气中容易氧化而失效，因此设置一传热辊保护电热丝。
进一步的，所述传热辊与传送带抵接。
电热丝直接与传送带接触，由于电热丝的温度过高会使得传送带损坏，因此通过传热辊保护传送带，且通过传热辊与传送带的接触热量传递更加快速，热传递效率更高，并且在此过程中传热辊还起到支撑传送带的作用。
进一步的，所述传热辊与传送带的上端面抵接。
由于污泥输送的时候位于传送带的上端面，因此针对性的对传送带的上端面进行加热有利于热量的有效利用，此时虽然加热装置对于传送带的上端面和下端面均由加热效果，但是加热效果主要集中在传送带的上端面。
进一步的，所述传热辊转动设置在机架上。
传热辊转动设置在机架上可以减少传送带的磨损，且在传热辊转动过程中，传热辊的圆周面均与传送带接触，可以较充分的利用传热辊上的热量，假设传热辊固定，传热辊的热量主要通过与传送带接触的面传递至传送带，而传热辊其余不与传送带接触的面上的大部分热量通过空气散失，而仅有小部分热量通过空气传递至传送带上，热利用率低，因此将传热辊设置成滚动，提高热利用率。
进一步的，所述传热辊包括固定轴和套设在固定轴上并可相对固定轴转动的辊套，所述机架上开设滑槽，所述固定轴滑动设置在滑槽内并使用螺母固定，所述电热丝设置在辊套内，所述电源箱固定在固定轴上。
通过滑动传热辊来实现加热部位的调整，可实现局部集中加热或整体加热。
进一步的，所述加热装置设置多个。
加热装置设置多个可以减少单个加热装置的供电功率，延长单个加热装置的使用寿命。
本实用新型的另一目的在于提供一种压滤机，包括压滤机污泥输送装置。
综上所述，本实用新型具有以下有益效果：污泥的水分含量更低，产品质量更佳，且热利用率高。
