申请日2016.03.11
公开(公告)日2016.07.06
IPC分类号C02F3/02
摘要
本发明公开了一种处理生活污水的生物曝气池，包括曝气池，所述曝气池内设置有多层曝气板，所述曝气板一侧与曝气池的侧壁封闭，另一侧与曝气池的侧壁具有间隙，相邻曝气板与曝气池的侧壁形成的间隙交错，所述曝气板内部为空心结构且与鼓气泵连通，曝气板表面布满曝气孔，污水进水口设置在曝气池底部，污水出水口设置在曝气池顶部，曝气池外侧设置有沉淀池，沉淀池内设置有一竖直的隔板将沉淀池分为进水区和出水区，进水区和出水区的底部连通，污水出水口连通沉淀池的进水区，沉淀池的出水区的顶部设置排放口。主要用于生活污水的处理。
权利要求书
1.一种处理生活污水的生物曝气池，包括曝气池，其特征在于，所述曝气池内设置有多层曝气板，所述曝气板一侧与曝气池的侧壁封闭，另一侧与曝气池的侧壁具有间隙，相邻曝气板与曝气池的侧壁形成的间隙交错，所述曝气板内部为空心结构且与鼓气泵连通，曝气板表面布满曝气孔，污水进水口设置在曝气池底部，污水出水口设置在曝气池顶部，曝气池外侧设置有沉淀池，沉淀池内设置有一竖直的隔板将沉淀池分为进水区和出水区，进水区和出水区的底部连通，污水出水口连通沉淀池的进水区，沉淀池的出水区的顶部设置排放口。
2.根据权利要求1所述的一种处理生活污水的生物曝气池，其特征在于，所述沉淀池与曝气池的底部通过阀门连通。
说明书
一种处理生活污水的生物曝气池
技术领域
本发明属于污水处理领域，具体涉及一种处理生活污水的生物曝气池。
背景技术
长期以来，城市生活污水的二级生物处理多采用活性污泥法，它是当前世界各国应用最广的一种二级生物处理流程，具有处理能力高，出水水质好等优点。但却普遍存在着基建费、运行费高，能耗大，管理较复杂，易出现污泥膨胀、污泥上浮等问题，且不能去除氮、磷等无机营养物质。对于我国这样一个资源不足、人口众多的发展中国家，从可持续发展的角度来看，并不适合中国国情。由于污水处理是一项侧重于环境效益和社会效益的工程，因此在建设和实际运行过程中常受到资金的限制，使得治理技术与资金问题成为我国水污染治理的“瓶颈”。如何使城市污水处理工艺朝着低能耗、高效率、少剩余污泥量、最方便的操作管理，以及实现磷回收和处理水回用等可持续的方向发展。已成为水处理技术研究和应用领域共同关注的问题，就要求污水处理不应仅仅满足单一的水质改善，同时也需要一并考虑污水及所含污染物的资源化和能源化问题，且所采用的技术必须以低能耗和少资源损耗为前提。
目前的小型污水处理系统，主要采用生物处理系统对污水中的污染物进行降解，其中生物处理系统主要由厌氧、缺氧、好氧等处理系统构成。好氧处理系统需对污水进行曝气处理，现有的曝气池为一整体，曝气装置固定在一处，导致曝气池体积过大，污水流动性差，曝气不充分不均匀，氧气利用率低等缺点。
发明内容
本发明目的是提供一种处理生活污水的生物曝气池，解决现有的曝气池污水流动性差，氧气利用率低的问题。
本发明的技术方案为：

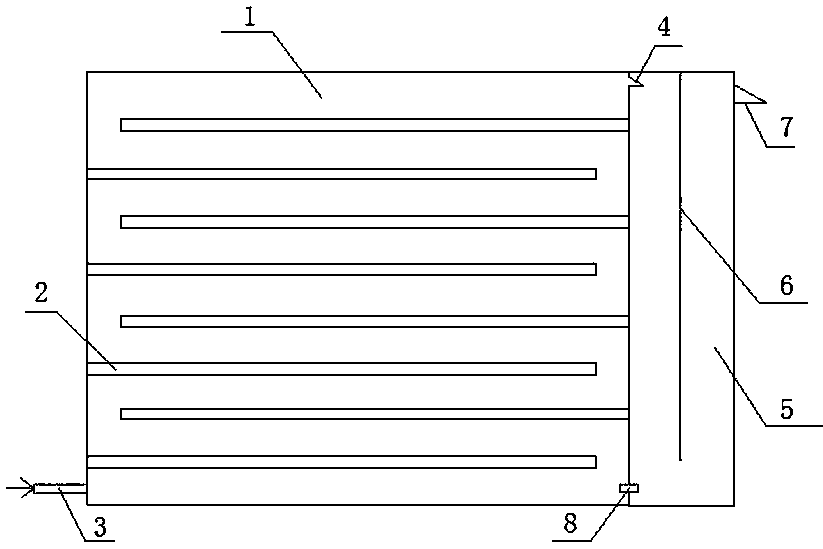

一种处理生活污水的生物曝气池，包括曝气池，所述曝气池内设置有多层曝气板，所述曝气板一侧与曝气池的侧壁封闭，另一侧与曝气池的侧壁具有间隙，相邻曝气板与曝气池的侧壁形成的间隙交错，所述曝气板内部为空心结构且与鼓气泵连通，曝气板表面布满曝气孔，污水进水口设置在曝气池底部，污水出水口设置在曝气池顶部，曝气池外侧设置有沉淀池，沉淀池内设置有一竖直的隔板将沉淀池分为进水区和出水区，进水区和出水区的底部连通，污水出水口连通沉淀池的进水区，沉淀池的出水区的顶部设置排放口。
进一步地，所述沉淀池与曝气池的底部通过阀门连通。
本发明与现有技术相比具有如下优点：
本发明通过在曝气池内设置依次交替的曝气板，污水在曝气池内逐层上升，显著的提高了污水在曝气池的流程，同等处理量的情况下，能节省曝气池的占地面积，本发明将曝气孔设置在曝气板上，进入的空气能与污水充分接触，提高了氧气的利用率;而且相邻曝气板的曝气孔之间会形成压力，有利于空气与污水混合。
