申请日2016.02.04
公开(公告)日2016.04.27
IPC分类号C02F9/14; C02F11/02; C02F11/12
摘要
本发明公开了一种利用优势菌种的废水处理装置，包括依次连接的高效流化态好氧消化池、接触氧化池、沉淀池、生物吸附池;所述的高效流化态好氧消化池包括好氧消化反应区，所述的好氧消化反应区内设有填料和用于扰流的多块挡板，所述的好氧消化反应区上还设有用于驱动好氧消化反应区的生活污水产生旋流的多个曝气头。本发明的目的在于提供一种在好氧条件下高效处理带悬浮固体的生活污水、工作稳定、占地面积小的利用优势菌种的废水处理装置，以及采用该利用优势菌种的废水处理装置处理带悬浮固体的生活污水的利用优势菌种的废水处理工艺。

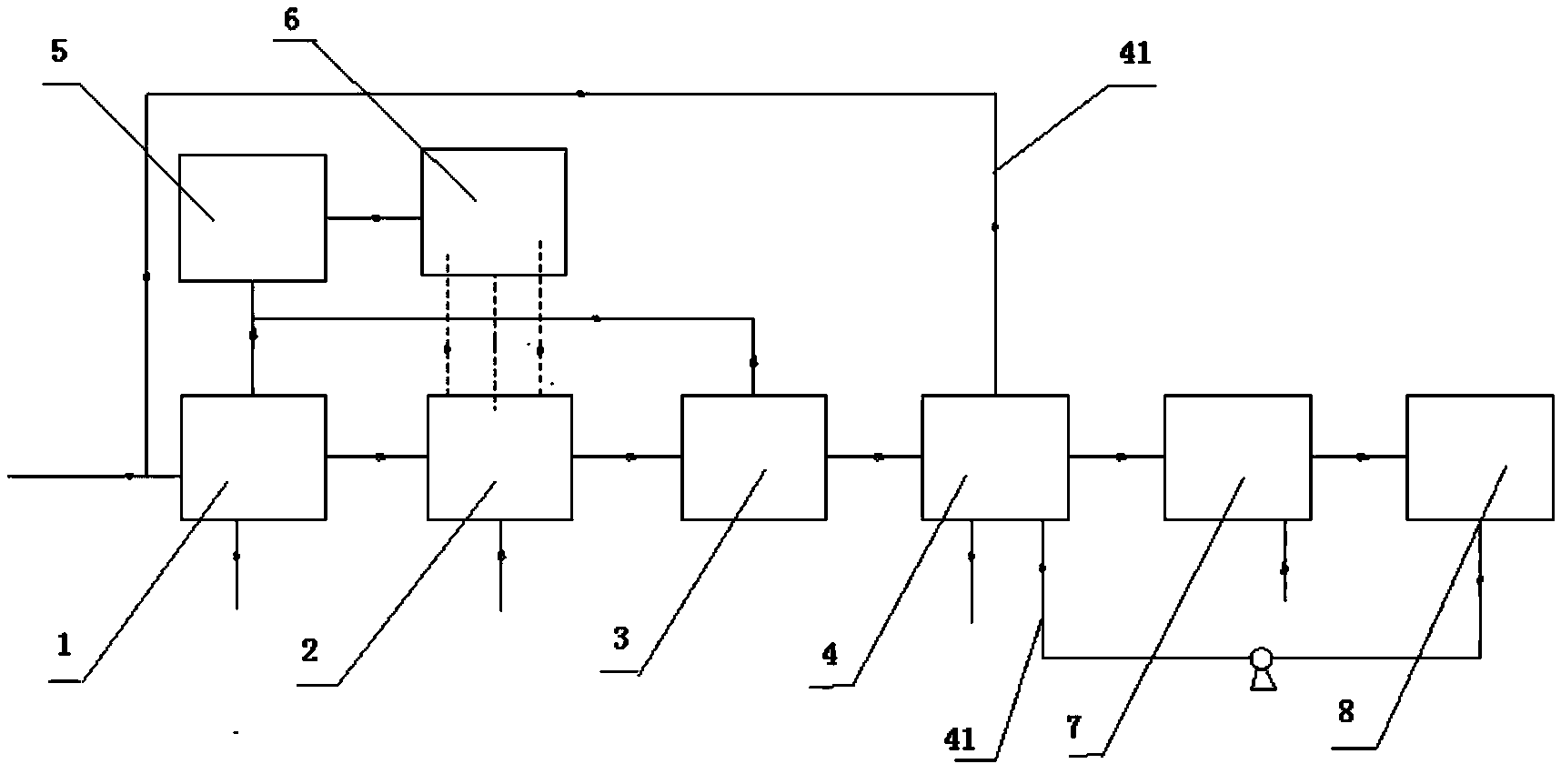

摘要附图
权利要求书
1.一种利用优势菌种的废水处理装置，其特征在于，包括依次连接的高效流化态好氧消化池、接触氧化池、沉淀池、生物吸附池;
所述的高效流化态好氧消化池包括好氧消化反应区，所述的好氧消化反应区内设有填料和用于扰流的多块挡板，所述的好氧消化反应区上还设有用于驱动好氧消化反应区的生活污水产生旋流的多个曝气头，所述的填料内负载有优势菌种;所述的好氧消化反应区的四周设有筛网，所述的筛网的外围设有由污泥组成的过滤层，所述的过滤层的外围设有通道，所述的通道与接触氧化池的入口连通;
所述的接触氧化池和生物吸附池上也连接有曝气头。
2.根据权利要求1所述的利用优势菌种的废水处理装置，其特征在于，所述的挡板上设有多个微孔，所述的微孔的直径为2mm～5mm。
3.根据权利要求2所述的利用优势菌种的废水处理装置，其特征在于，所述的筛网由孔径为1-2mm的不锈钢网螺旋围成。
4.根据权利要求1所述的利用优势菌种的废水处理装置，其特征在于，还包括污泥消化池和污泥干化池，所述的污泥消化池分别与好氧消化反应区的底部、过滤层以及沉淀池的底部相连;
所述的污泥干化池包括支撑网，所述的支撑网上设有过滤网，所述的过滤网上设有滤布，所述的支撑网的下部设有出气口，所述的接触氧化池上设有与出气口连接的管道。
5.根据权利要求4所述的利用优势菌种的废水处理装置，其特征在于，还包括杀菌池和回用水储存池，所述的杀菌池与生物吸附池相连，所述的回用水储存池与杀菌池相连，所述的杀菌池的底部设有臭氧释放器。
6.根据权利要求5所述的利用优势菌种的废水处理装置，其特征在于，所述的生物吸附池上连接有反冲洗管，所述的反冲洗管与外设的反冲洗水供应设备和/或回用水储存池相连。
7.根据权利要求6所述的利用优势菌种的废水处理装置，其特征在于，还包括一容纳舱，所述的高效流化态好氧消化池、接触氧化池、沉淀池、生物吸附池、污泥消化池、污泥干化池、杀菌池和回用水储存池均设置在该容纳舱内，其中，高效流化态好氧消化池、接触氧化池、沉淀池、生物吸附池、杀菌池和回用水储存池依次排列在容纳腔内，所述的污泥干化池设置接触氧化池的上方。
8.一种利用优势菌种的废水处理工艺，其特征在于，所述的工艺通过如权利要求1至7任一所述的装置实施，所述的工艺具体为：生活污水依次经过高效流化态好氧消化池、接触氧化池、沉淀池、生物吸附池处理;其中，优势菌种和生活污水的重量比例为：千分之五到千分之七。
9.根据权利要求8所述的利用优势菌种的废水处理工艺，其特征在于，所述的优势菌种为：纤维素霉菌，短程反硝化菌和侧孢霉菌组成，污泥固含量浓度在5-7g/L。
10.根据权利要求9所述的利用优势菌种的废水处理工艺，其特征在于，所述的工艺还包括将高效流化态好氧消化池中的过滤层、好氧消化反应区中的污泥以及沉淀池的污泥导入到污泥消化池内进行消化;
将经过污泥消化池消化后的污泥导入到污泥干化池中进行干化，污泥干化池的干化热气流采用接触氧化池所产生的热气体进行干化供热;
经过生物吸附池处理后的生活废水然后经过杀菌池采用臭氧杀菌后进入到回用水储存池中。
说明书
一种利用优势菌种的废水处理工艺及装置
技术领域
本发明涉及废水处理设备领域，具体地说是一种利用优势菌种的废水处理工艺及装置。
背景技术
随着工业的发展和人口的增多，城市化进程越来越快。特别是近几年来，房地产行业发展迅速，一个个生活小区迅速建设起来，但由于市内土地资源有限，某些小区建设的地方靠近郊区，往往导致城市管网建设不到位。根据广东省2008年文件要求，必须在这些小区里面配套相应的废水处理设施。
在以往的带悬浮固体的废水处理技术中，比如生活污水，都是先设置化粪池，再经过生化处理。这些工艺带来的问题是：化粪池占地面积大，而土地资源有限，故粪便需要经常清理。由于池内缺氧给清理带来了困难，甚至发生工作人员窒息伤亡事故。此外，吸粪车不可避免的会影响城市环境。在国外，许多城市已经取消化粪池。我国部分区域也开始实施取消化粪池。比如广州大学城在建设中就取消了化粪池，把排放的废水直接通过管路输送到污水处理厂进行处理。
但对于很多小区，由于城市管网不到位，这些废水必须自设置处理装置。当管网建设好后，可以移到其它地方继续使用。因此开发一套高效免化粪池废水处理设备势在必行。在这套设备中，其中需要解决的几个关键问题是：1、降低占地面积;2、解决产生的污泥处置问题;3、降低运行费用。4、自然菌种启动慢，耐负荷冲击力差，处理氨氮效果相对较差。
发明内容
本发明的目的在于提供一种在好氧条件下高效处理带悬浮固体的生活污水、工作稳定、占地面积小的利用优势菌种的废水处理装置，以及采用该利用优势菌种的废水处理装置处理带悬浮固体的生活污水的利用优势菌种的废水处理工艺。
本发明的具体的技术方案为：一种利用优势菌种的废水处理装置，包括依次连接的高效流化态好氧消化池、接触氧化池、沉淀池、生物吸附池;
所述的高效流化态好氧消化池包括好氧消化反应区，所述的好氧消化反应区内设有填料和用于扰流的多块挡板，所述的好氧消化反应区上还设有用于驱动好氧消化反应区的生活污水产生旋流的多个曝气头，所述的填料内负载有优势菌种;所述的好氧消化反应区的四周设有筛网，所述的筛网的外围设有由污泥组成的过滤层，所述的过滤层的外围设有通道，所述的通道与接触氧化池的入口连通;
所述的接触氧化池和生物吸附池上也连接有曝气头。
在上述的利用优势菌种的废水处理装置中，所述的挡板上设有多个微孔，所述的微孔的直径为2mm～5mm。
在上述的利用优势菌种的废水处理装置中，所述的筛网由孔径为1-2mm的不锈钢网螺旋围成。
在上述的利用优势菌种的废水处理装置中，还包括污泥消化池和污泥干化池，所述的污泥消化池分别与好氧消化反应区的底部、过滤层以及沉淀池的底部相连;其主要通过机泵来实现将好氧消化反应区的底部、过滤层以及沉淀池的底部的污泥抽到污泥消化池中。
所述的污泥干化池包括支撑网，所述的支撑网上设有过滤网，所述的过滤网上设有滤布，所述的支撑网的下部设有出气口，所述的接触氧化池上设有与出气口连接的管道。
在上述的利用优势菌种的废水处理装置中，还包括杀菌池和回用水储存池，所述的杀菌池与生物吸附池相连，所述的回用水储存池与杀菌池相连，所述的杀菌池的底部设有臭氧释放器。
在上述的利用优势菌种的废水处理装置中，所述的生物吸附池上连接有反冲洗管，所述的反冲洗管与外设的反冲洗水供应设备和/或回用水储存池相连。
在上述的利用优势菌种的废水处理装置中，还包括一容纳舱，所述的高效流化态好氧消化池、接触氧化池、沉淀池、生物吸附池、污泥消化池、污泥干化池、杀菌池和回用水储存池均设置在该容纳舱内，其中，高效流化态好氧消化池、接触氧化池、沉淀池、生物吸附池、杀菌池和回用水储存池依次排列在容纳腔内，所述的污泥干化池设置接触氧化池的上方。
同时，本发明还公开了一种利用优势菌种的废水处理工艺，所述的工艺通过如上所述的装置实施，所述的工艺具体为：生活污水依次经过高效流化态好氧消化池、接触氧化池、沉淀池、生物吸附池处理;其中，优势菌种和生活污水的重量比例为：为千分之五到千分之七。
在上述的利用优势菌种的废水处理工艺中，所述的优势菌种为：纤维素霉菌，短程反硝 化菌和侧孢霉菌组成，污泥浓度在5-7g/L。在实际应用中，优势菌种的选择还可以是其他的比如PSB菌、氧化硫细菌、PVA降解菌的组合等，在优势菌种的选择时需要根据污水中的主要有机物和无机物的组成来确定最优选的优势菌种，在本发明中，针对于宾馆产生的生活污水，其优选为纤维素霉菌，短程反硝化菌和侧孢霉菌三者菌种数量比例为2：1：1，关于菌种的种类和比例上的调整在现有技术中已经有大量的公开，对此本发明不做过多的限制。
在上述的利用优势菌种的废水处理工艺中，所述的工艺还包括将高效流化态好氧消化池中的过滤层、好氧消化反应区中的污泥以及沉淀池的污泥导入到污泥消化池内进行消化;
将经过污泥消化池消化后的污泥导入到污泥干化池中进行干化，污泥干化池的干化热气流采用接触氧化池所产生的热气体进行干化供热;
经过生物吸附池处理后的生活废水然后经过杀菌池采用臭氧杀菌后进入到回用水储存池中。
与现有技术相比，本发明的有益效果在于：
本发明的方法充分利用水力学原理，利用机械能和生物能各自的优势，快速处理粪便，并利用过滤的作用，大大提高整个系统的处理效率，使得废水的水力停留时间由传统的20多小时，降低到10小时，大大的提高了处理效率。
本发明采用的优势嗜泥好氧消化菌，可以提高处理氨氮效率和更好的降低COD，并且启动快，耐负荷冲击力强，产生的污泥量少。
本发明的高效流化态好氧消化技术，在利用机械能的作用下，可取消厌氧消化和悬浮固体消化过程，大大简化了工艺。
本发明的高效流化态处理技术，占地面积小，可以节省大量空间和设备投资。由于本技术利用了机械能作用，提高了粪便击碎的效率，并在好氧消化池中，利用好氧消化效率比厌氧消化效率快的特点，提高了消化效率。在出水中利用污泥的两次过滤，改善了生化处理慢的缺点，大大提高了处理效率，从而节省了大量设备空间和占地。
在传统的技术中，均采用厌氧环境下对粪便等进行消化分解。但存在反应时间长，处理效率低等缺点。大量研究表明，在好氧条件下，粪便同样可以进行消化过程，并且处理效率比厌氧消化高出几倍。本发明提到的污泥处理技术，充分利用搅拌和曝气过程释放的气体的能量，使污泥得到干化。从而避免小区等受到吸粪车的污染，保护了生活环境，减轻了环卫 绿化工作负担。
