申请日2016.02.04
公开(公告)日2016.08.31
IPC分类号B01D21/02
摘要
本实用新型公开了一种排放比较彻底的重金属废水沉淀池，包括：由竖直侧壁围拢而成的池体以及设置在池体顶部的盖板和设置在池体底部的底壁，该盖板上开设有进液口，所述的底壁呈“W”形，所述“W”形底壁的两个突出的尖底处均开设有排放口，排放口处设置有排放管，排放管的管路上还串设有排放阀。本实用新型所述的沉淀池主要用于放置铝线镀铜生产线中产生的重金属废水。

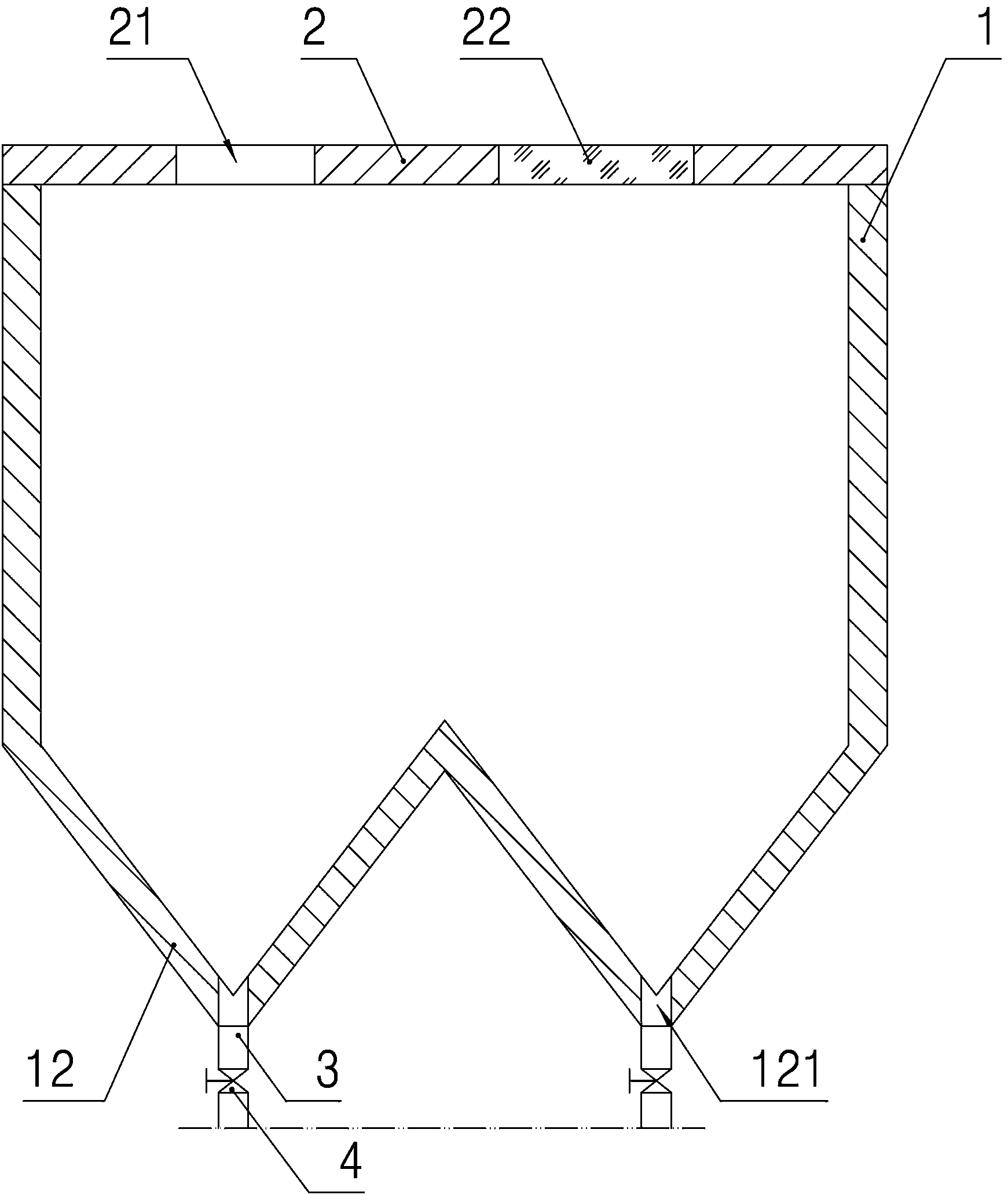

摘要附图
权利要求书
1.一种重金属废水沉淀池，包括：由竖直侧壁围拢而成的池体、以及设置在池体顶部的盖板和设置在池体底部的底壁，其特征在于，所述的盖板上开设有进液口，所述的底壁呈“W”形，该“W”形底壁的两个突出的尖底处均开设有排放口，该排放口处设置有排放管，排放管的管路上串设有排放阀。
2.根据权利要求1所述的重金属废水沉淀池，其特征在于，所述的盖板上还设置有透明观察窗。
3.根据权利要求2所述的重金属废水沉淀池，其特征在于，所述的透明观察窗由钢化玻璃构成。
4.根据权利要求1至3之一所述的重金属废水沉淀池，其特征在于，所述的侧壁为方形侧壁，包括：前、后侧壁和左、右侧壁。
说明书
一种重金属废水沉淀池
技术领域
本实用新型涉及到一种沉淀池，具体涉及到一种用于存放重金属废水的沉淀池。
背景技术
目前，传统的重金属废水沉淀池，其结构比较简单，通常包括：由前、后侧壁和左、右侧壁围拢而成的池体以及设置在池体顶部的盖板和设置在池体底部的水平底壁，盖板上开设有进液口，水平底壁上开设有排放口，排放口处设置有排放管，排放管的管路上串设有排放阀。在实际使用过程中，当需要排放废水时，沉淀在水平底壁上的沉淀物不能从排放口中彻底地向外排放，即：排放效果非常不理想。
实用新型内容
本实用新型所要解决的技术问题是：提供一种排放比较彻底的重金属废水沉淀池。
为解决上述技术问题，本实用新型所采用的技术方案为：一种重金属废水沉淀池，包括：由竖直侧壁围拢而成的池体以及设置在池体顶部的盖板和设置在池体底部的底壁，所述的盖板上开设有进液口，所述的底壁呈“W”形，所述“W”形底壁的两个突出的尖底处均开设有排放口，该排放口处设置有排放管，排放管的管路上串设有排放阀。
作为一种优选方案，在所述的一种重金属废水沉淀池中，所述的盖板上还设置有透明观察窗。
作为一种优选方案，在所述的一种重金属废水沉淀池中，所有的透明观察窗由钢化玻璃构成。
作为一种优选方案，在所述的一种重金属废水沉淀池中，所述的侧壁为方形侧壁，包括：前、后侧壁和左、右侧壁。
本实用新型的有益效果是：本实用新型通过将底壁设置成“W”形，使得在排放时可以将沉淀物比较彻底地向外排放，大大提高了排放效果。此外，设置在盖板上的透明观察窗，可以很方便地观察到池内动态，大大方便了使用。
