申请日2016.03.02
公开(公告)日2016.11.23
IPC分类号C02F11/02; C02F11/12; C02F11/00; C02F11/18
摘要
本实用新型提出一种有机污泥连续快速零排污的资源化处理系统，包括复合生物酶加药装置、运输用旋转搅拌罐车、卧式圆柱体反应釜、水解泥浆暂存罐、蒸汽供应装置、板框压滤机、初产品储罐、液体浓缩装置以及精产品储存装置，复合生物酶加药装置设于运输用旋转搅拌罐车上，蒸汽供应装置与卧式圆柱体反应釜连接，卧式圆柱体反应釜上设有时控温控系统;水解泥浆暂存罐设于卧式圆柱体反应釜之后，板框压滤机通过污泥螺杆泵与水解泥浆暂存罐连接，初产品储罐连接板框压滤机，且初产品储罐包括固体储罐和液体储罐，液体储罐还连接有液体浓缩装置，液体浓缩装置又与精产品储存装置连接。其实现有机污泥快速资源化，零排污、场地占地面积小、经济效益高。
权利要求书
1.一种有机污泥连续快速零排污的资源化处理系统，其特征在于，包括复合生物酶加药装置、运输用旋转搅拌罐车、卧式圆柱体反应釜、水解泥浆暂存罐、蒸汽供应装置、板框压滤机、初产品储罐、液体浓缩装置以及精产品储存装置，所述复合生物酶加药装置设于运输用旋转搅拌罐车上，用于对运输用旋转搅拌罐车中加入复合生物酶，所述运输用旋转搅拌罐车用于运输有机污泥，同时将复合生物酶与有机污泥进行搅拌混合，所述蒸汽供应装置与卧式圆柱体反应釜连接，卧式圆柱体反应釜上设有时控温控系统，卧式圆柱体反应釜用于对有机污泥进行升温消化、恒温水解、高温杀菌、降温稳定化处理;所述水解泥浆暂存罐设于卧式圆柱体反应釜之后，板框压滤机通过污泥螺杆泵与水解泥浆暂存罐连接，用于对经卧式圆柱体反应釜处理后的污泥进行泥水分离，所述初产品储罐连接板框压滤机，且初产品储罐包括固体储罐和液体储罐，分别用于储存压滤得到的固体和液体，所述液体储罐还连接有液体浓缩装置，液体浓缩装置又与精产品储存装置连接，精产品储存装置储存液体浓缩装置浓缩得到的产品。
2.根据权利要求1所述的有机污泥连续快速零排污的资源化处理系统，其特征在于，所述液体浓缩装置为MVR装置或多效蒸发装置。
3.根据权利要求1所述的有机污泥连续快速零排污的资源化处理系统，其特征在于，所述卧式圆柱体反应釜为碳钢材质的反应釜。
说明书
一种有机污泥连续快速零排污的资源化处理系统
技术领域
本实用新型涉及一种有机污泥连续快速零排污的资源化处理系统，属于环保固废处理领域。
背景技术
2015年国务院颁布的《水污染防治行动计划》(国发〔2015〕17号)明确提出加强城镇污水处理、污泥处置的要求：现有城镇污水处理设施，要因地制宜进行改造，2020年底前达到相应排放标准或再生利用要求;按照国家新型城镇化规划要求，到2020年，全国所有县城和重点镇具备污水收集处理能力，县城、城市污水处理率分别达到85%、95%左右;污水处理设施产生的污泥应进行稳定化、无害化和资源化处理处置，禁止处理处置不达标的污泥进入耕地;现有污泥处理处置设施应于2017年底前基本完成达标改造，地级及以上城市污泥无害化处理处置率应于2020年底前达到90%以上。
21世纪以前，我国城镇污水厂产生的污泥大多数采用脱水后直接进行填埋、焚烧等方式处理，这就造成了：(1)污泥体积庞大，造成污泥处置费用庞大;(b)污泥极不稳定,污泥中有机成分一旦发生腐败变质对环境会造成严重的二次污染;(3)污泥中的有用资源未得到利用,带来了资源的浪费,不符合可持续发展的目标。
世界水环境组织为了准确的反映绝大多数城镇污水厂污泥具有重新利用的价值，将污水厂污泥更名为“生物固体”，其确切含义是：“一种能有效利用的、富含有机质的城市污染物”。随着污水管网建设、排污管理规范化，城镇污水厂污泥中的有害物质(限于其农用、林用的有毒有机物、重金属)逐渐减少，因此,污泥土地利用资源化(林肥、农肥)利用应该是污泥处置的最终目的。但传统的污泥堆肥方法(好氧、厌氧、两相消化)存在占地大、需要时间长、无害化不彻底等缺点。
实用新型内容
有鉴于此，本实用新型所要解决的技术问题，就是提出一种有机污泥连续快速零排污的资源化处理系统。
为解决上述技术问题，本实用新型采用以下技术方案予以实现：

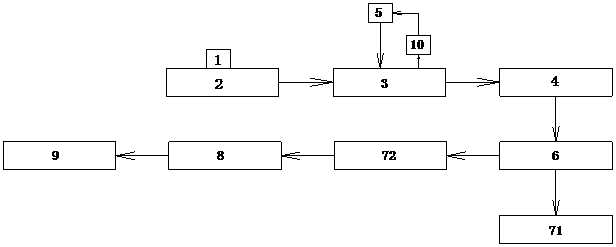

一种有机污泥连续快速零排污的资源化处理系统，包括复合生物酶加药装置、运输用旋转搅拌罐车、卧式圆柱体反应釜、水解泥浆暂存罐、蒸汽供应装置、板框压滤机、初产品储罐、液体浓缩装置以及精产品储存装置，所述复合生物酶加药装置设于运输用旋转搅拌罐车上，用于对运输用旋转搅拌罐车中加入复合生物酶，所述运输用旋转搅拌罐车用于运输有机污泥，同时将复合生物酶与有机污泥进行搅拌混合，所述蒸汽供应装置与卧式圆柱体反应釜连接，卧式圆柱体反应釜上设有时控温控系统，卧式圆柱体反应釜用于对有机污泥进行升温消化、恒温水解、高温杀菌、降温稳定化处理;所述水解泥浆暂存罐设于卧式圆柱体反应釜之后，板框压滤机通过污泥螺杆泵与水解泥浆暂存罐连接，用于对经卧式圆柱体反应釜处理后的污泥进行泥水分离，所述初产品储罐连接板框压滤机，且初产品储罐包括固体储罐和液体储罐，分别用于储存压滤得到的固体和液体，所述液体储罐还连接有液体浓缩装置，液体浓缩装置又与精产品储存装置连接，精产品储存装置储存液体浓缩装置浓缩得到的产品。
作为优选地，所述液体浓缩装置为MVR装置或多效蒸发装置。
作为优选地，所述卧式圆柱体反应釜为碳钢材质的反应釜。
与现有技术相比，本实用新型具有的有益效果为：本实用新型实现有机污泥快速资源化，产品品质高，且无污染物排放、处理场地占地面积小、经济效益高。旋转搅拌罐车作为初级反应器，完成复合生物酶与有机污泥进行搅拌混合反应，核心设备为卧式圆柱体反应釜、蒸汽供应装置连接、时控温控系统，与废弃灰砂砖厂设备一致，可达到废旧利用的效果，处理设备使不仅污泥变成资源化产品，且不产生新污染物质。
