申请日2016.02.03
公开(公告)日2016.06.29
IPC分类号C02F9/10
摘要
本实用新型公开了一种喷涂线废水中水回用零排放机组，包括前处理系统、中间水箱、活性碳吸附器、一级反渗透系统、初级浓缩箱、二级反渗透海水淡化系统、浓缩箱和蒸发器，所述前处理系统与中间水箱通过管路相连，中间水箱与活性碳吸附器连接，活性碳吸附器与一级反渗透系统相连，一级反渗透系统与初级浓缩箱连接，初级浓缩箱与二级反渗透海水淡化系统连接，二级反渗透海水淡化系统与浓缩箱连接，浓缩箱与蒸发器连接。该装置结构简单，设计合理，故障率低，使用安全性和运行稳定性好;该装置所产水的淡水均为合格回收水，达到自来水的标准，反渗透淡水的回收率达到90%，剩余10%经过蒸发器蒸发，因此本装置基本可以达到零排放要求，使用效果好。

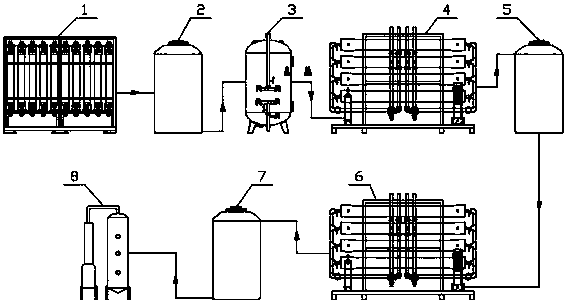

摘要附图
权利要求书
1.一种喷涂线废水中水回用零排放机组，其特征在于，包括前处理系统、中间水箱、活性碳吸附器、一级反渗透系统、初级浓缩箱、二级反渗透海水淡化系统、浓缩箱和蒸发器，所述前处理系统与中间水箱通过管路相连，中间水箱与活性碳吸附器连接，活性碳吸附器与一级反渗透系统相连，一级反渗透系统与初级浓缩箱连接，初级浓缩箱与二级反渗透海水淡化系统连接，二级反渗透海水淡化系统与浓缩箱连接，浓缩箱与蒸发器连接。
2.根据权利要求1所述的喷涂线废水中水回用零排放机组，其特征在于，所述一级反渗透系统和二级反渗透海水淡化系统均采用反渗透膜。
3.根据权利要求1或2所述的喷涂线废水中水回用零排放机组，其特征在于，所述活性碳吸附器上安装有单向阀。
说明书
一种喷涂线废水中水回用零排放机组
技术领域
本实用新型涉及一种水处理装置，具体是一种喷涂线废水中水回用零排放机组。
背景技术
工业是实体经济的一个支柱，中水回收利用设备是目前工业废水站污水处理后，对达标废水进行回收利用处理的一种普遍装置，它通常是由前处理系统和反渗透系统组成，该装置能够对达标废水做进一步处理后得到回收利用的水，但是目前中水回收利用设备的回收利用水的回收率并不是十分高，中水设备并不能达到零排放，如需强行提高中水设备的回收率则设备容易堵塞，势必也会增加运行成本，而且会降低设备的使用寿命，因此需要有配套的设备来提升中水设备的回收率，达到零排放。
发明内容
本实用新型的目的在于提供一种喷涂线废水中水回用零排放机组，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种喷涂线废水中水回用零排放机组，包括前处理系统、中间水箱、活性碳吸附器、一级反渗透系统、初级浓缩箱、二级反渗透海水淡化系统、浓缩箱和蒸发器，所述前处理系统与中间水箱通过管路相连，中间水箱与活性碳吸附器连接，活性碳吸附器与一级反渗透系统相连，一级反渗透系统与初级浓缩箱连接，初级浓缩箱与二级反渗透海水淡化系统连接，二级反渗透海水淡化系统与浓缩箱连接，浓缩箱与蒸发器连接。
作为本实用新型进一步的方案：一级反渗透系统和二级反渗透海水淡化系统均采用反渗透膜。
作为本实用新型进一步的方案：活性碳吸附器上安装有单向阀。
与现有技术相比，本实用新型的有益效果是：该装置结构简单，设计合理，故障率低，使用安全性和运行稳定性好;该装置所产水的淡水均为合格回收水，达到自来水的标准，反渗透淡水的回收率达到90%，剩余10%经过蒸发器蒸发，因此本装置基本可以达到零排放要求，使用效果好。
