污水处理用废气收集技术

中国污水处理工程网 时间:2018-3-19 11:25:11

污水处理专利技术

  申请日2016.03.10

  公开(公告)日2016.08.31

  IPC分类号B08B15/00

  摘要

  本实用新型公开了一种污水 处理用废气收集装置,包括压缩壳体、废气储存罐、液压油缸、活塞室、缸体、废气通入口和废气进入通道,所述压缩壳体的一端设有废气储存罐,所述压缩壳体的内部设有相互独立的液压油缸、活塞室和缸体,所述活塞室的内部设有活塞,所述活塞室的一端设有废气通入口,所述活塞室和废气储存罐之间通过废气进入通道连通,所述缸体的内部设有一活塞,且活塞的一端面设有活塞杆,所述活塞杆的一端通过铰链连接压杆的中部,所述压杆的一端通过设置在压缩壳体表面的杆体固定。本实用新型,利用千斤顶原理将废气以手动方式压入废气储存罐中,此过程简单,且由于该装置为人为压杆并不会产生任何威胁,有效解决了废气收集问题。

  权利要求书

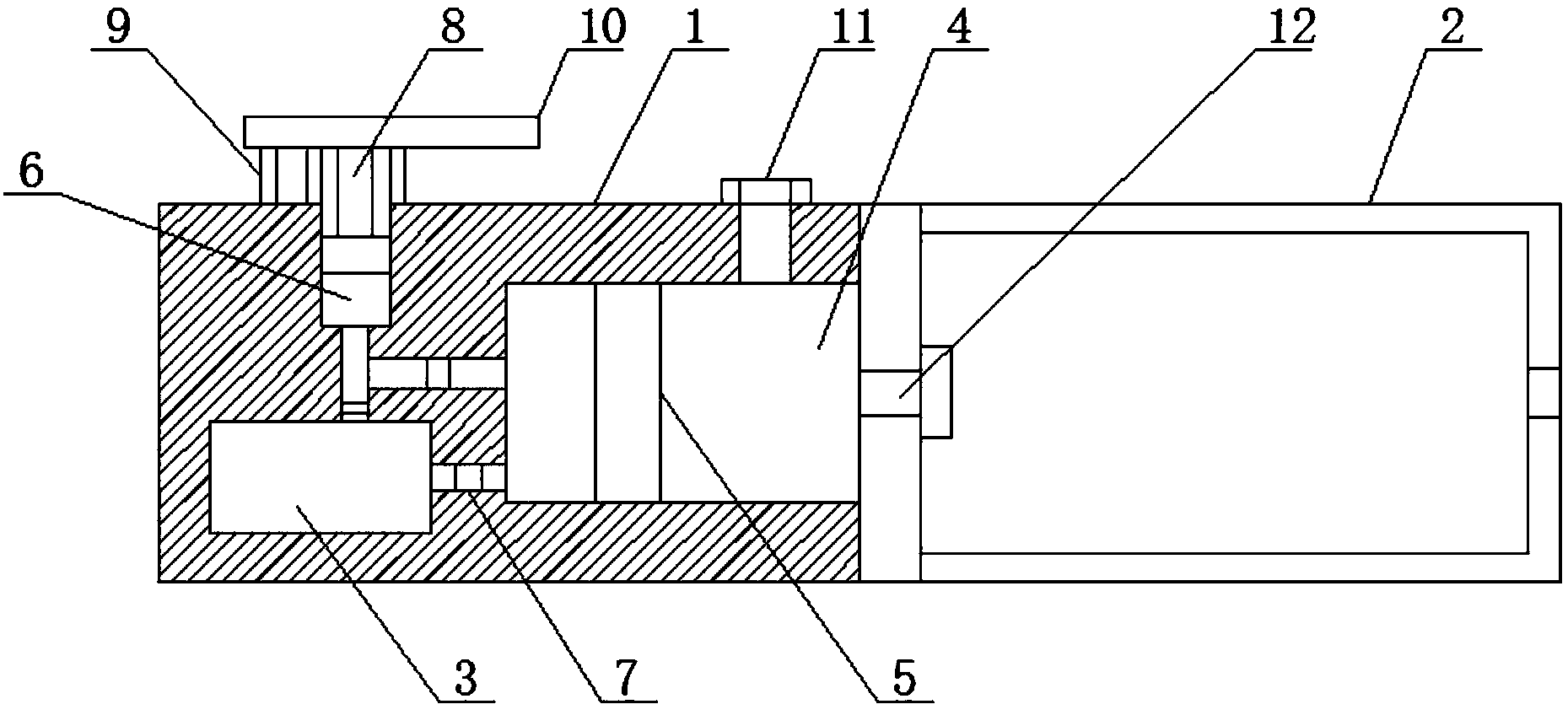

  1.一种污水处理用废气收集装置,包括压缩壳体(1)、废气储存罐(2)、液压油缸(3)、活塞室(4)、活塞(5)、缸体(6)、截止阀(7)、活塞杆(8)、杆体(9)、压杆(10)、废气通入口(11)和废气进入通道(12),其特征在于:所述压缩壳体(1)的一端设有废气储存罐(2),所述压缩壳体(1)的内部设有相互独立的液压油缸(3)、活塞室(4)和缸体(6),所述活塞室(4)的内部设有活塞(5),所述活塞室(4)的一端设有废气通入口(11),所述活塞室(4)和废气储存罐(2)之间通过废气进入通道(12)连通,所述缸体(6)的内部设有一活塞(5),且活塞(5)的一端面设有活塞杆(8),所述活塞杆(8)的一端通过铰链连接压杆(10)的中部,所述压杆(10)的一端通过设置在压缩壳体(1)表面的杆体(9)固定。

  2.根据权利要求1所述的一种污水处理用废气收集装置,其特征在于:所述液压油缸(3)通过设置通道连接所述缸体(6)。

  3.根据权利要求1所述的一种污水处理用废气收集装置,其特征在于:所述液压油缸(3)和缸体(6)之间的管道通过另一管道连接所述活塞室(4)。

  4.根据权利要求3所述的一种污水处理用废气收集装置,其特征在于:两组所述管道的内部均设有一单向阀。

  5.根据权利要求1所述的一种污水处理用废气收集装置,其特征在于:所述液压油缸(3)和活塞室(4)之间设有一通道,且所述通道内部设有所述截止阀(7)。

  6.根据权利要求1所述的一种污水处理用废气收集装置,其特征在于:所述液压油缸(3)的内部放置有液压油。

  7.根据权利要求1所述的一种污水处理用废气收集装置,其特征在于:所述废气进入通道(12)的内部设有一单向阀。

  说明书

  一种污水处理用废气收集装置

  技术领域

  本实用新型涉及污水处理技术领域,具体为一种污水处理用废气收集装置。

  背景技术

  目前,污水在日常生活中比较常见,在处理过程中,往往会出现废气,通常是直接排放到空气中,这种废气一般都是易燃物质组成,由于其直接排放到空气中,很有可能造成火灾,此外,这种做法也会污染空气,有很大的安全隐患。

  实用新型内容

  本实用新型的目的在于提供一种污水处理用废气收集装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种污水处理用废气收集装置,包括压缩壳体、废气储存罐、液压油缸、活塞室、活塞、缸体、截止阀、活塞杆、杆体、压杆、废气通入口和废气进入通道,所述压缩壳体的一端设有废气储存罐,所述压缩壳体的内部设有相互独立的液压油缸、活塞室和缸体,所述活塞室的内部设有活塞,所述活塞室的一端设有废气通入口,所述活塞室和废气储存罐之间通过废气进入通道连通,所述缸体的内部设有一活塞,且活塞的一端面设有活塞杆,所述活塞杆的一端通过铰链连接压杆的中部,所述压杆的一端通过设置在压缩壳体表面的杆体固定。

  优选的,所述液压油缸通过设置通道连接所述缸体。

  优选的,所述液压油缸和缸体之间的管道通过另一管道连接所述活塞室。

  优选的,两组所述管道的内部均设有一单向阀。

  优选的,所述液压油缸和活塞室之间设有一通道,且所述通道内部设有所述截止阀。

  优选的,所述液压油缸的内部放置有液压油。

  优选的,所述废气进入通道的内部设有一单向阀。

  与现有技术相比,本实用新型的有益效果是:本实用新型利用千斤顶原理将废气以手动方式压入废气储存罐中,此过程简单,且由于该装置为人为压杆并不会产生任何威胁,有效解决了废气收集问题。
