申请日2016.02.01
公开(公告)日2016.07.06
IPC分类号C02F9/14
摘要
本实用新型公开一种利用太阳能的污水一体化处理设备，包括污水处理装置和太阳能供电装置;所述污水处理装置包括污水处理池和气提装置，所述污水处理池包括预沉淀池和生物反应池，所述预沉淀池的侧面设置有进水管和出水管，所述进水管和所述输水管上分别设置有进水阀门和出水阀门，所述气提装置包括气提装置框架、空气提升器和空气管，所述空气管上设置有气体阀门;所述太阳能供电装置包括太阳能电池板和储能电池，所述储能电池与所述太阳能电池板电连接，且还分别与所述进水阀门、所述出水阀门和所述气体阀门电连接。本实用新型的有益效果是：所述利用太阳能的污水一体化处理设备通过太阳能供电装置进行供电，具有运行费用少、节能降耗等优点。

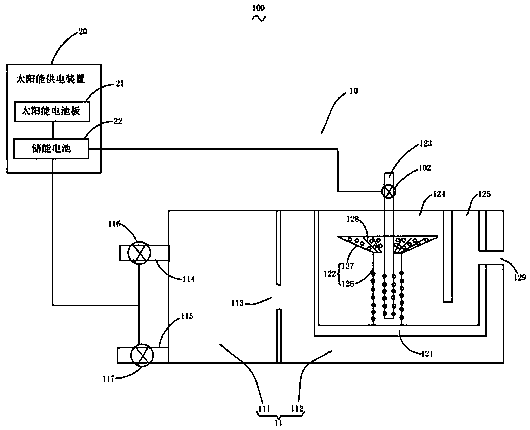

摘要附图
权利要求书
1.一种利用太阳能的污水一体化处理设备，其特征在于：包括用于处理污水的污水处理装置(10)和用于对所述污水处理装置(10)供电的太阳能供电装置(20);
所述污水处理装置(10)包括污水处理池(11)和设置于所述污水处理池(11)内部的气提装置，所述污水处理池(11)包括相邻连通设置的预沉淀池(111)和生物反应池(112)，所述预沉淀池(111)远离所述生物反应池(112)的侧面设置有进水管(114)和出水管(115)，所述进水管(114)和所述输水管(115)上分别设置有用于控制流量的进水阀门(116)和出水阀门(117)，所述气提装置包括气提装置框架(121)、设置于所述气提装置框架(121)内的空气提升器(122)和用于将外部空气输入的空气管(123)，所述空气管(123)上设置有气体阀门(102);
所述太阳能供电装置(20)包括太阳能电池板(21)和用于存储电能的储能电池(22)，所述储能电池(22)与所述太阳能电池板(21)电连接，且还分别与所述进水阀门(116)、所述出水阀门(117)和所述气体阀门(102)电连接。
2.根据权利要求1所述的一种利用太阳能的污水一体化处理设备，其特征在于：所述预沉淀池(111)和所述生物反应池(112)通过连通通道(113)连通，所述气提装置设置于所述生物反应池(112)内。
3.根据权利要求2所述的一种利用太阳能的污水一体化处理设备，其特征在于：沿垂直于水平面的方向，所述连通通道(113)设于所述进水管(114)和所述出水管(115)之间。
4.根据权利要求3所述的一种利用太阳能的污水一体化处理设备，其特征在于：所述空气管(123)设置于所述空气提升器(122)内。
5.根据权利要求1所述的一种利用太阳能的污水一体化处理设备，其特征在于：所述气提装置框架(121)内置有气提隔板，并被所述气提隔板分割形成相邻设置的气提区(124)和清水区(125)。
6.根据权利要求5所述的一种利用太阳能的污水一体化处理设备，其特征在于：所述空气提升器(122)和所述空气管(123)均设置在所述气提区(124)。
7.根据权利要求1所述的一种利用太阳能的污水一体化处理设备，其特征在于：所述储能电池(22)是锂离子电池。
说明书
一种利用太阳能的污水一体化处理设备
技术领域
本实用新型属于水质监测技术领域，具体地，涉及一种利用太阳能的污水一体化处理设备。
背景技术
生活污水包括有城市生活中的各种洗涤用水、污水以及粪便等，多为无毒的无机盐类，成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合细菌、病毒的生长且具有一定的肥效，可用来灌溉农田。同时，生活污水中氮、磷等植物营养物质含量较多，容易造成水体的富营养化，是水体的主要污染源之一，故需对生活污水进行处理并使其达标后，才能将其排放至江河湖泊中去，从而克服因生活污水造成的水体污染。传统的污水处理设备结构复杂，占地面积大，净化效果差。
此外，现有的污水处理设备大多是采用市电进行供电，这也进一步增加了污水处理的用电成本。
因此，有必要提供一种利用太阳能的污水一体化处理设备。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种利用太阳能的污水一体化处理设备。
本实用新型通过以下技术方案来实现上述目的：一种利用太阳能的污水一体化处理设备，包括用于处理污水的污水处理装置和用于对所述污水处理装置供电的太阳能供电装置;所述污水处理装置包括污水处理池和设置于所述污水处理池内部的气提装置，所述污水处理池包括相邻连通设置的预沉淀池和生物反应池，所述预沉淀池远离所述生物反应池的侧面设置有进水管和出水管，所述进水管和所述输水管上分别设置有用于控制流量的进水阀门和出水阀门，所述气提装置包括气提装置框架、设置于所述气提装置框架内的空气提升器和用于将外部空气输入的空气管，所述空气管上设置有气体阀门;所述太阳能供电装置包括太阳能电池板和用于存储电能的储能电池，所述储能电池与所述太阳能电池板电连接，且还分别与所述进水阀门、所述出水阀门和所述气体阀门电连接。
优选地，所述预沉淀池和生物反应池通过连通通道连通，所述气提装置设置于所述生物反应池内。
优选地，沿垂直于水平面的方向，所述连通通道设于所述进水管和所述出水管之间。
优选地，所述空气管设置于所述空气提升器内。
优选地，所述气提装置框架内置有气提隔板，并被所述气提隔板分割形成相邻设置的气提区和清水区。
优选地，所述空气提升器和所述空气管均设置在所述气提区。
优选地，所述储能电池是锂离子电池。
本实用新型的有益效果是：所述利用太阳能的污水一体化处理设备结构简单，设计合理，具有良好的去除有机物、氨氮的效果，净水效果好，所述污水一体化处理设备运行稳定、维护管理方便，能较好地适应小规模污水处理排放要求;而且，通过太阳能供电装置对所述污水处理装置供电，具有基建投资低、运行费用少、节能降耗明显等优点。
