申请日2016.01.29
公开(公告)日2016.06.29
IPC分类号B01D53/86; B01D53/02; B01D53/00; B01D53/48; B01D53/72; F23G7/06; C02F11/12
摘要
本实用新型提供一种工业污泥干化尾气处理系统，其特征在于：包括防爆热炉、水气分离池、活性炭吸附脱臭器和燃烧室，水气分离池具有灌注有冷却水的下池体和与之连通的上池体，防爆热炉的进气口通过第一气管连通至空心桨叶干燥机的尾气出口，防爆热炉的废气出口通过第二气管连通至下池体内，活性炭吸附脱臭器的臭气入口通过第三气管连通至上池体，活性炭吸附脱臭器的尾气出口通过第四气管连通至燃烧室，第二气管上设有热炉引风机，第四气管上设有脱臭引风机。工业污泥依次完成加温燃烧、冷却后气水分离、活性炭吸附除臭的过程，进入燃烧室燃烧，最终从烟冲中环保排放，尾气处理无害化，不会造成二次污染及资源浪费。
权利要求书
1.一种工业污泥干化尾气处理系统，其特征在于：包括防爆热炉、水气分离池、活性炭吸附脱臭器和燃烧室，所述水气分离池具有灌注有冷却水的下池体和与下池体连通的上池体，所述防爆热炉的进气口通过第一气管连通至空心桨叶干燥机的尾气出口，所述防爆热炉的废气出口通过第二气管连通至下池体内，所述活性炭吸附脱臭器的臭气入口通过第三气管连通至上池体，所述活性炭吸附脱臭器的尾气出口通过第四气管连通至燃烧室，所述第二气管上设有热炉引风机，所述第四气管上设有脱臭引风机。
2.根据权利要求1所述的工业污泥干化尾气处理系统，其特征在于：所述活性炭吸附脱臭器内设有活性炭层，所述活性炭层外侧涂覆有吸附剂层，活性炭层涂覆吸附剂层后的外侧浸渍设有复合催化剂层。
3.根据权利要求1或2所述的工业污泥干化尾气处理系统，其特征在于：所述活性炭吸附脱臭器为两台，两台所述活性炭吸附脱臭器相互并联设置，且通过设置在两端的切换阀切换实现互为替换运行。
4.根据权利要求3所述的工业污泥干化尾气处理系统，其特征在于：与所述下池体底部连通的设有一排水管，所述排水管上设有排水泵，所述排水管的另一端连接至碱液循环水池。
5.根据权利要求3所述的工业污泥干化尾气处理系统，其特征在于：与所述上池体连通的设有一进水管，所述进水管上设有冷却水泵，所述进水管的另一端连接至冷却水蓄水池。
6.根据权利要求1所述的工业污泥干化尾气处理系统，其特征在于：所述防爆热炉燃烧室内均设有燃烧器。
7.根据权利要求1所述的工业污泥干化尾气处理系统，其特征在于：与所述空心桨叶干燥机连接的设有一螺旋送料器，所述螺旋送料器包括送料管、穿设在送料管内并与其同轴设置的转动轴、以及驱动转动轴转动的电机，所述转动轴的外壁上呈螺旋状盘绕有转子，所述送料管的出料口与所述空心桨叶干燥机的进料口连接。
8.根据权利要求1所述的工业污泥干化尾气处理系统，其特征在于：所述第一气管、第二气管、第三气管上分别设有废气阀、烟气阀和进气阀。
说明书
工业污泥干化尾气处理系统
技术领域
本实用新型属于环保排放处理技术领域，具体涉及一种工业污泥干化尾气处理系统。
背景技术
工业污泥是一种松散、含水量在75%左右的胶溶状膏体物，比重轻，体积大、触变性强(不易脱水)和极易腐臭的理化特性，污泥处理的关键自爱与污泥中水分的去除，这是实现工业污泥减量化的主要途径，也是实现工业污泥资源化的重要步骤，污泥经干化，其臭味，病原物、粘度、不稳定等负面特性得到显著改善并具有多种用途，无论是填埋、焚烧、农用还是热能利用，干化都是重要的第一步。污泥干化过程中会产生有恶臭味的尾气，主要成分包括NOX、NH3、H2S、CH4、HCN以及挥发性有机污染物包括甲硫醇、乙硫醇、二甲苯等，污泥干化后的尾气如果不能及时处理必然会对机械设备产生腐蚀作用，对厂区员工、生产环境、周围大气环境等造成影响。
发明内容
为解决上述技术问题，本实用新型提供了一种能够对工业污泥干化过程中产生的尾气有效除尘除臭的处理系统。

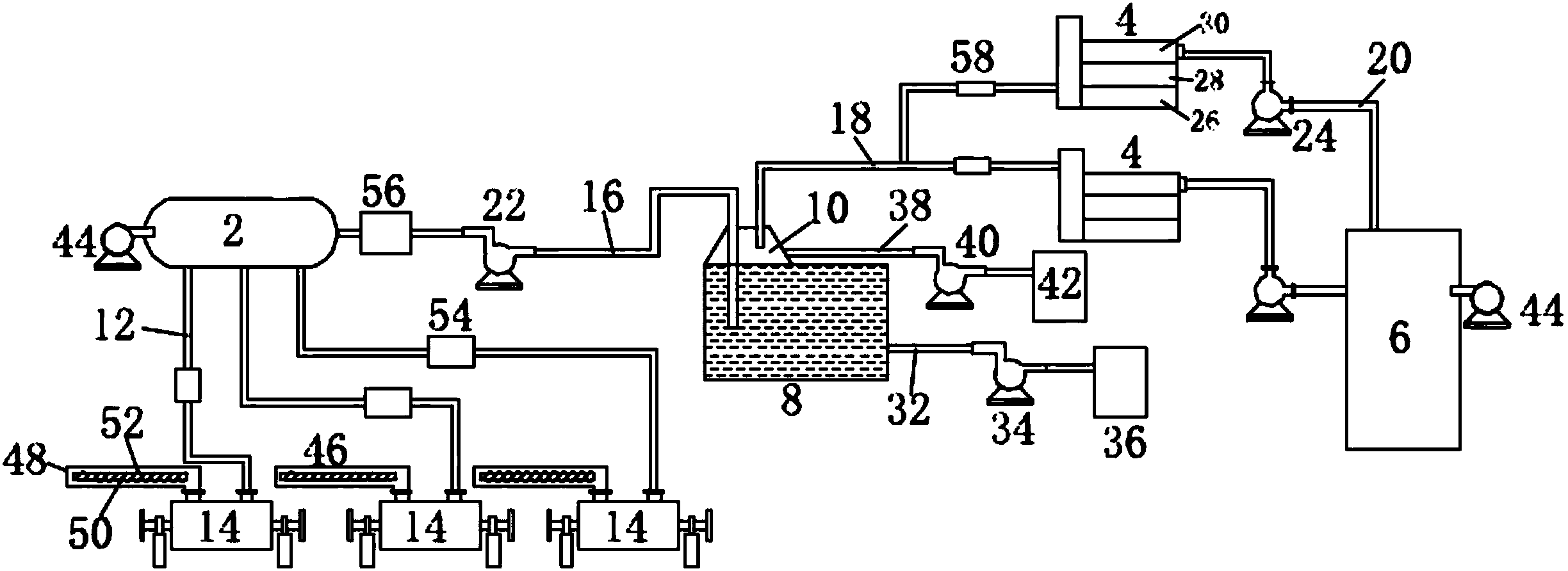

为达到上述目的，本实用新型的技术方案如下：一种工业污泥干化尾气处理系统，其特征在于：包括防爆热炉、水气分离池、活性炭吸附脱臭器和燃烧室，所述水气分离池具有灌注有冷却水的下池体和与下池体连通的上池体，所述防爆热炉的进气口通过第一气管连通至空心桨叶干燥机的尾气出口，所述防爆热炉的废气出口通过第二气管连通至下池体内，所述活性炭吸附脱臭器的臭气入口通过第三气管连通至上池体，所述活性炭吸附脱臭器的尾气出口通过第四气管连通至燃烧室，所述第二气管上设有热炉引风机，所述第四气管上设有脱臭引风机。
本实用新型一个较佳实施例中，进一步包括所述活性炭吸附脱臭器内设有活性炭层，所述活性炭层外侧涂覆有吸附剂层，活性炭层涂覆吸附剂层后的外侧浸渍设有复合催化剂层。
本实用新型一个较佳实施例中，进一步包括与所述下池体底部连通的设有一排水管，所述排水管上设有排水泵，所述排水管的另一端连接至碱液循环水池。
本实用新型一个较佳实施例中，进一步包括与所述上池体连通的设有一进水管，所述进水管上设有冷却水泵，所述进水管的另一端连接至冷却水蓄水池。
本实用新型一个较佳实施例中，进一步包括所述防爆热炉燃烧室内均设有燃烧器。
本实用新型一个较佳实施例中，进一步包括与所述空心桨叶干燥机连接的设有一螺旋送料器，所述螺旋送料器包括送料管、穿设在送料管内并与其同轴设置的转动轴、以及驱动转动轴转动的电机，所述转动轴的外壁上呈螺旋状盘绕有转子，所述送料管的出料口与所述空心桨叶干燥机的进料口连接。
本实用新型一个较佳实施例中，进一步包括所述第一气管、第二气管、第三气管上分别设有废气阀、所述烟气阀和进气阀。
本实用新型的有益效果是:本实用新型的工业污泥干化尾气处理系统，工业污泥在空心桨叶干燥机内干化处理后产生的尾气依次进入防爆热炉、水气分离池和活性炭吸附脱臭器完成加温燃烧、冷却后气水分离、活性炭吸附除臭的过程，进入燃烧室燃烧，最终从烟冲中环保排放，尾气处理无害化，不会造成二次污染及资源浪费。
