申请日2016.01.29
公开(公告)日2016.08.31
IPC分类号C02F1/52; C02F1/24; C02F1/28
摘要
本实用新型涉及一种带有清洁设备的污水处理池，包括处理池本体，处理池本体两侧分别设有进水管和出水管，处理池本体底部设有曝气机，曝气机下端连接输气管道A，输气管道A连接输气管道B，输气管道B连接气浮装置，处理池本体上端设有滑轨，滑轨上通过滑动杆连接清理槽。本实用新型的优点是：本实用新型结构简单，设计合理，在处理污水的时候，先通过气浮装置将气体通过输气管道B和输气管道A传入到水底，并通过曝气机将气体注入到污水中，在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，形成大的悬浮物絮团，此后通过电机移动滑动杆，带动清理槽在污水中进行移动，使得絮团凝结到清理槽中，使用简单方便且清洁污水彻底。
权利要求书
1.一种带有清洁设备的污水处理池，其特征在于：包括处理池本体，所述处理池本体两侧分别设有进水管和出水管，所述处理池本体底部设有曝气机，所述曝气机下端连接输气管道A，所述输气管道A连接输气管道B，所述输气管道B连接气浮装置，所述处理池本体上端设有滑轨，所述滑轨上通过滑动杆连接清理槽。
2.根据权利要求1所述的一种带有清洁设备的污水处理池，其特征在于：所述清理槽为框型结构，沿着滑轨向前运动的面为空心面，剩余的是实心面，其中实心面上设有镂孔。
3.根据权利要求1所述的一种带有清洁设备的污水处理池，其特征在于：所述滑轨一侧设有限位块，另一侧设有电机。
4.根据权利要求1所述的一种带有清洁设备的污水处理池，其特征在于：所述处理池本体内设有吸附层。
说明书
一种带有清洁设备的污水处理池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种带有清洁设备的污水处理池。
背景技术
污水处理是为使污水达到排水要求或再次使用的水质要求，对其进行净化的过程，污水处理被广泛应用于各个领域，污水处理与环境的好坏息息相关，在大兴污水处理场所，需要用到污水处理池，污水中存在很多有害物质，会腐蚀污水处理池，常用过滤器过滤，过滤器在长期使用后会沉积较多的污泥和杂志，而大型污水处理池中的过滤器在水池中不易清洗，需要找专门的人员进行清洗，费时费力还费钱。
因此，应该提供一种新的技术方案解决上述问题。
发明内容
本实用新型的目的是：提供一种带有清洁设备的污水处理池。
为实现上述目的，本实用新型采用的技术方案是：

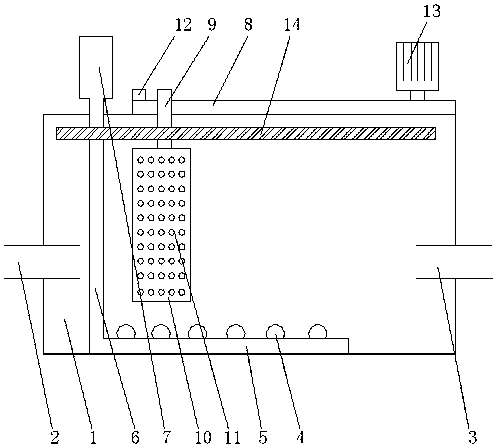

一种带有清洁设备的污水处理池，包括处理池本体，处理池本体两侧分别设有进水管和出水管，处理池本体底部设有曝气机，曝气机下端连接输气管道A，输气管道A连接输气管道B，输气管道B连接气浮装置，处理池本体上端设有滑轨，滑轨上通过滑动杆连接清理槽。
清理槽为框型结构，沿着滑轨向前运动的面为空心面，剩余的是实心面，其中实心面上设有镂孔。
滑轨一侧设有限位块，另一侧设有电机。
处理池本体内设有吸附层。
采用上述技术方案，本实用新型对比现有技术存在的优点是：本实用新型结构简单，设计合理，在处理污水的时候，先通过气浮装置将气体通过输气管道B和输气管道A传入到水底，并通过曝气机将气体注入到污水中，在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，形成大的悬浮物絮团，此后通过电机移动滑动杆，带动清理槽在污水中进行移动，使得絮团凝结到清理槽中，剩余的漂浮凝结在吸附层上，再进行清理，使用简单方便且清洁污水彻底。
