申请日2016.01.29
公开(公告)日2016.08.31
IPC分类号C02F9/04; C02F103/16
摘要

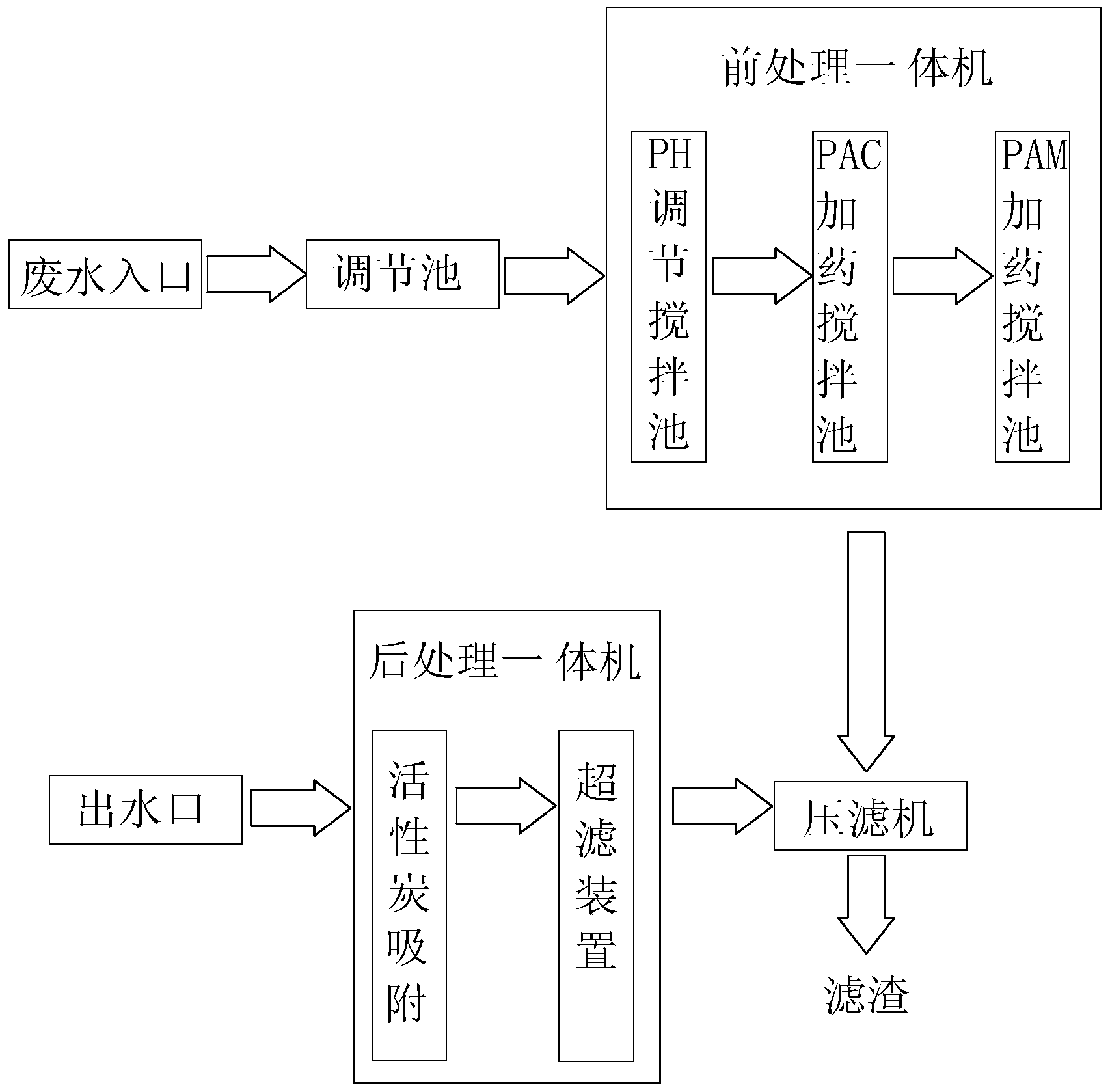

一种镀锌废水处理系统，所述镀锌废水处理系统包括依次设置的废水入口、用于收集废水的调节池、前处理一体机、用于分离废水中凝絮和水的压滤机和后处理一体机，所述废水入口设于调节池一侧，所述前处理一体机包括依次设置的PH调节搅拌池和加药搅拌池，所述后处理一体机包括超滤装置和活性炭吸附装置，所述后处理一体机和出水口连接，所述后处理一体机上设有防尘罩。在本实用新型的技术方案中，因为设有调节池，可以使得整个废水处理水质水量达到均质均量的目的。因为设有PH调节搅拌池，可以将废水调PH值调至10左右，让锌、铁等重金属离子形成凝絮，方便后续工艺去除。因为呈立体布局，比平面布局更节省用地。
权利要求书
1.一种镀锌废水处理系统，其特征在于：所述镀锌废水处理系统包括依次设置的废水入口、用于收集废水的调节池、前处理一体机、用于分离废水中凝絮和水的压滤机和后处理一体机，所述废水入口设于调节池一侧，所述前处理一体机包括依次设置的PH调节搅拌池和加药搅拌池，所述后处理一体机包括超滤装置和活性炭吸附装置，所述后处理一体机和出水口连接，所述后处理一体机上设有防尘罩。
2.如权利要求1所述的镀锌废水处理系统，其特征在于：所述调节池内设有提升泵。
3.如权利要求1所述的镀锌废水处理系统，其特征在于：所述加药搅拌池包括聚合氯化铝加药搅拌池和聚丙烯酰胺加药搅拌池。
4.如权利要求3所述的镀锌废水处理系统，其特征在于：所述加药搅拌池内设有加药装置和搅拌装置，所述加药装置包括加药泵和加药箱，所述搅拌装置包括搅拌箱和搅拌器。
5.如权利要求4所述的镀锌废水处理系统，其特征在于：所述搅拌箱内设有直动型溢流阀。
6.如权利要求1所述的镀锌废水处理系统，其特征在于：所述压滤机上设有滤渣出口。
7.如权利要求1所述的镀锌废水处理系统，其特征在于：所述超滤装置为超滤膜。
8.如权利要求1所述的镀锌废水处理系统，其特征在于：所述活性炭吸附装置为玻璃钢活性炭罐。
说明书
镀锌废水处理系统
技术领域
本实用新型涉及一种工业废水处理系统，具体为镀锌非说处理系统。
背景技术
电镀是对金属进行装饰保护及获得某些新功能的一种电学化学加工技术。为保证电镀产品的质量，使金属镀层具有平整光滑的良好外观并与基体牢固结合，必须在电镀前把镀件表面的附着液清洗干净。因此，电镀生产过程中必然排除大量废水。电镀废水中的特征污染物根据生产工艺的不同而略有不同，电镀行业废水水质复杂，废水中含有铬、铁、锌等重金属离子，及酸碱等具有很大毒性的有害物质，该行业废水具有成分复杂、毒性大等特点。
目前，电镀废水的处理方法主要由离子交换法、电解法、活性炭法、反渗透和电解法等。这些方法在多镀种、大规模、精度高的情况下适用，对于单镀种、建筑用材来说，往往会受到设备投资大、处理成本高、厂房占地等因素限制，起不到即经济、又能达到处理效果的目的。
实用新型内容
针对现有技术存在的不足，本实用新型的目的是提供一种占地面积小、安全可靠且经济实用的镀锌废水处理系统。
为实现上述目的，本实用新型提供了如下技术方案：一种镀锌废水处理系统，所述镀锌废水处理系统包括依次设置的废水入口、用于收集废水的调节池、前处理一体机、用于分离废水中凝絮和水的压滤机和后处理一体机，所述废水入口设于调节池一侧，所述前处理一体机包括依次设置的PH调节搅拌池和加药搅拌池，所述后处理一体机包括超滤装置和活性炭吸附装置，所述后处理一体机和出水口连接，所述后处理一体机上设有防尘罩。
进一步的，所述调节池内设有提升泵。
进一步的，所述加药搅拌池包括聚合氯化铝加药搅拌池和聚丙烯酰胺加药搅拌池。所述加药搅拌池内设有加药装置和搅拌装置，所述加药装置包括加药泵和加药箱，所述搅拌装置包括搅拌箱和搅拌器。所述搅拌箱内设有直动型溢流阀。
更进一步的，所述压滤机上设有滤渣出口。所述超滤装置为超滤膜。所述活性炭吸附装置为玻璃钢活性炭罐。
本实用新型的有益技术效果是：在本实用新型的技术方案中，因为设有调节池，可以使得整个废水处理水质水量达到均质均量的目的。因为设有PH调节搅拌池，可以将废水调PH值调至10左右，让锌、铁等重金属离子形成凝絮，方便后续工艺去除。因为呈立体布局，比平面布局更节省用地。
