申请日2015.12.30
公开(公告)日2016.06.01
IPC分类号F22B31/00; F23G7/00; F01K17/02
摘要
本实用新型提供公开了一种污泥与生物质混合燃烧发电系统，包括用于燃烧污泥和生物质的硫化床锅炉，硫化床锅炉产生的烟气进入污泥存储区对污泥进行干化处理，处理完的烟气进入省煤器加热锅炉给水，再经过烟气处理系统排放，干化处理的污泥与生物质燃料混合一起进入粉碎机粉碎后送入硫化床锅炉燃烧，燃烧产生水蒸气带动汽轮机做功发电，汽轮机的抽汽进入空气预热器，用于预加热进入硫化床锅炉的空气。本实用新型将污泥干化后直接掺入生物质燃料中燃烧发电，可以通过调节掺混比例，调节炉膛温度，防止污泥单独焚烧时炉膛温度过低产生有毒物质二恶英。污泥与生物质燃料混合燃烧利用了污泥燃烧产生的热量，而且不需要额外添加化石燃料，节省能源。

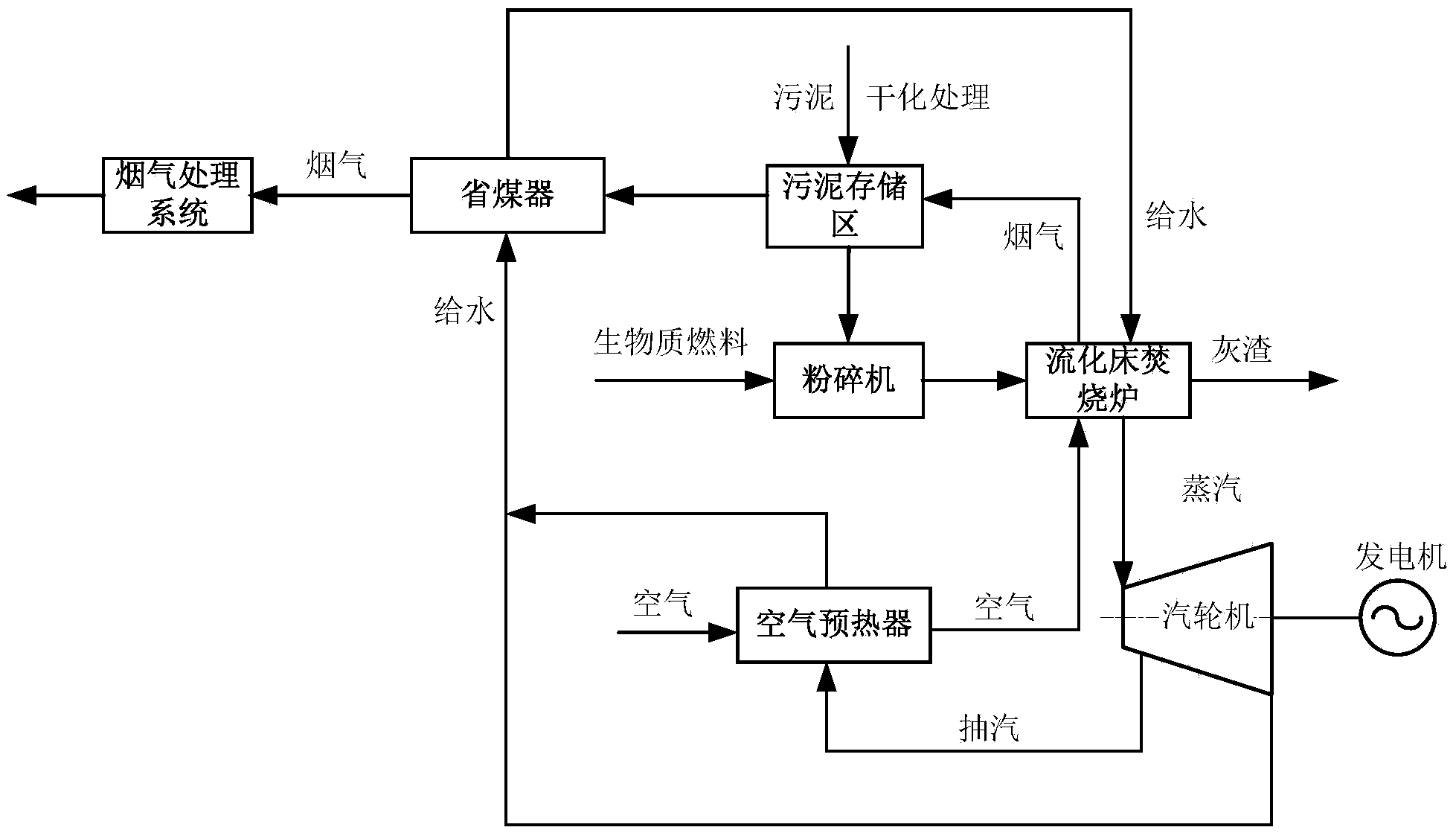

摘要附图
权利要求书
1.一种污泥与生物质混合燃烧发电系统，其特征在于，包括用于燃烧污泥和生物质的硫化床锅炉，硫化床锅炉产生的烟气进入污泥存储区对污泥进行干化处理，处理完的烟气进入省煤器加热锅炉给水，再经过烟气处理系统排放，干化处理的污泥与生物质燃料混合一起进入粉碎机粉碎后送入硫化床锅炉燃烧，燃烧产生水蒸气带动汽轮机做功发电，汽轮机的抽汽进入空气预热器，用于预加热进入硫化床锅炉的空气。
说明书
一种污泥与生物质混合燃烧发电系统
技术领域
本实用新型涉及一种混合发电系统。
背景技术
污泥是污水厂在处理城市污水和工业废水中产生的带有大量污染物的副产物，在建成的污水处理厂中，90%以上没有污泥处理的配套设施。目前污泥的处理方式主要为：稳定填埋、堆肥(土地利用)和焚烧，而焚烧能使有机物全部碳化，有效杀死病原体，最大限度地减少污泥体积。污泥由于含水率较大，燃烧热值低，无法直接燃烧，一般需经过脱水、干化处理。传统的污泥处理燃烧工艺是污泥经过污泥浓缩机、板框压滤机、低温干化炉等干化系统处理后，含水率降低至15%左右，然后进入污泥流化床焚烧炉燃烧，同时需要补充重油等燃料助燃。产生的灰渣外运填埋，烟气经过空气预热器之后，进入净化处理系统，达到国家标准之后高空排放。
传统的污泥焚烧技术存在诸多问题，其中核心问题是投资大、处理费用高、有机燃烧产生二恶英等剧毒物质。由于脱水污泥的含水量、有机物含量、成分不稳定，需要添加一定量的化石燃料，直接影响到处理成本。
实用新型内容
本实用新型的目的是提供一种污泥与生物质混合燃烧发电系统，弥补污泥其自身热值低，不能直接燃烧的缺陷，有效利用污泥资源。
本实用新型提供的技术方案是：
一种污泥与生物质混合燃烧发电系统，包括用于燃烧污泥和生物质的硫化床锅炉，硫化床锅炉产生的烟气进入污泥存储区对污泥进行干化处理，处理完的烟气进入省煤器加热锅炉给水，再经过烟气处理系统排放，干化处理的污泥与生物质燃料混合一起进入粉碎机粉碎后送入硫化床锅炉燃烧，燃烧产生水蒸气带动汽轮机做功发电，汽轮机的抽汽进入空气预热器，用于预加热进入硫化床锅炉的空气。
本实用新型的混合发电系统将污泥干化后直接掺入生物质燃料中燃烧发电，可以通过调节掺混比例，调节炉膛温度，防止污泥单独焚烧时炉膛温度过低产生有毒物质二恶英。污泥与生物质燃料混合燃烧利用了污泥燃烧产生的热量，而且不需要额外添加化石燃料，节省能源;同时将锅炉排烟先作为污泥的干化热源，再对给水加热，充分利用烟气余热，并利用汽轮机抽汽预热空气，可以提高空气温度，防止烟气低温腐蚀，解决了秸秆等生物质资源随意焚烧带来的资源浪费和环境污染问题。
