申请日2016.01.28
公开(公告)日2016.07.06
IPC分类号C02F1/52; C02F1/30
摘要
本实用新型公开了一种多功能污水处理混凝装置，包括机座和机盖，所述机座内设有混凝容器，混凝容器外部设有电热丝，所述混凝容器底部设有搅拌器和环形曝气管，所述搅拌器设有搅拌叶片，所述环形曝气管设有曝气孔，环形曝气管连接进气管，进气管连接空气泵;所述混凝容器设有灯管;所述机盖上设有排气孔，并连接有伸入混凝容器中的温度传感器。本实用新型与现有技术相比的优点是：本实用新型中的电热丝和温度传感器使得混凝过程可调节控温，灯管和曝气系统使得该装置可做光催化反应器，或针对一些具有光催化能力的新型混凝剂可同时做混凝光催化水处理，丰富了混凝装置的功能，减少了水处理的步骤。
权利要求书

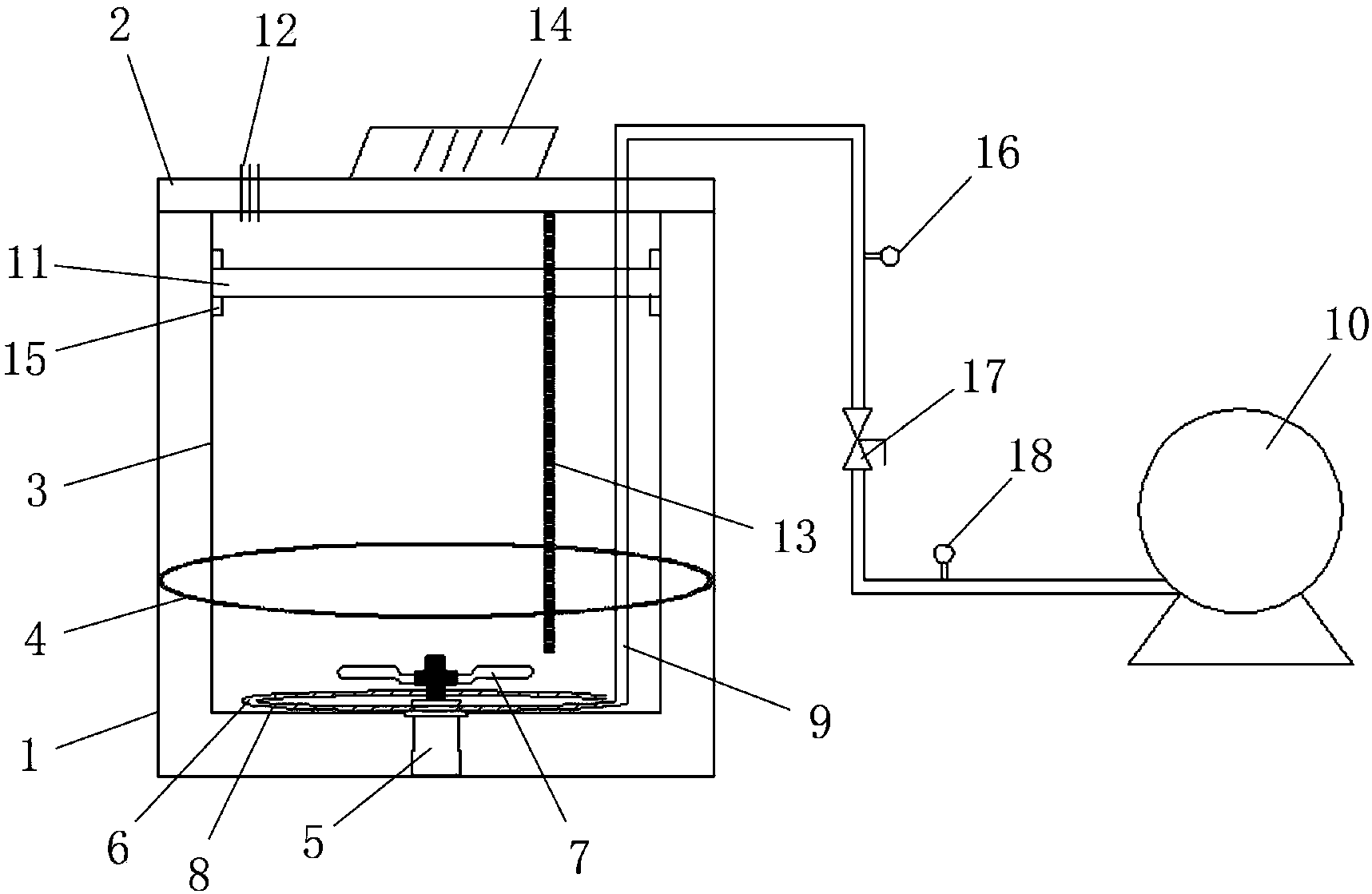

1.一种多功能污水处理混凝装置，其特征在于：包括机座和机盖，所述机座内设有混凝容器，混凝容器外部设有电热丝，所述混凝容器底部设有搅拌器和环形曝气管，所述搅拌器设有搅拌叶片，所述环形曝气管设有曝气孔，环形曝气管连接进气管，进气管连接空气泵;所述混凝容器设有灯管;所述机盖上设有排气孔，并连接有伸入混凝容器中的温度传感器。
2.根据权利要求1所述的一种多功能污水处理混凝装置，其特征在于：所述机盖上设有视窗。
3.根据权利要求1所述的一种多功能污水处理混凝装置，其特征在于：所述混凝容器设有固定灯管的卡槽。
4.根据权利要求1所述的一种多功能污水处理混凝装置，其特征在于：所述进气管上设有气体流量计、流量调节阀和压力传感器。
说明书
一种多功能污水处理混凝装置
技术领域
本实用新型涉及污水处理装置，尤其涉及一种多功能污水处理混凝装置。
背景技术
水资源的保护及污水处理是现代社会不可忽视的环境问题。混凝是水处理的重要方法之一，由于其操作简单、能耗低、效率高而被广泛应用。与水力混合设施相比，机械混凝搅拌具有效率高，能随水质水量、混凝剂量以及种类变化而做出相应调整以达到最佳处理效果的优点。常见的混凝装置功能单一，而油田废水、染料废水等工业废水和生活污水成分复杂，常含有多种污染物，光靠混凝这一技术难以达到较理想的处理效果。同时，随着高效多功能水处理药剂的快速发展，水处理装置多功能化研究也迫在眉睫。
实用新型内容
本实用新型是为了解决上述不足，提供了一种多功能污水处理混凝装置。
本实用新型的上述目的通过以下的技术方案来实现：一种多功能污水处理混凝装置，其特征在于：包括机座和机盖，所述机座内设有混凝容器，混凝容器外部设有电热丝，所述混凝容器底部设有搅拌器和环形曝气管，所述搅拌器设有搅拌叶片，所述环形曝气管设有曝气孔，环形曝气管连接进气管，进气管连接空气泵;所述混凝容器设有灯管;所述机盖上设有排气孔，并连接有伸入混凝容器中的温度传感器。
所述机盖上设有视窗，方便反应过程中打开观察。
所述混凝容器设有固定灯管的卡槽，便于更换灯管，以改变光照条件。
所述进气管上设有气体流量计、流量调节阀和压力传感器，以便于调节曝气量。
使用时，往混凝容器中加入一定量的废水，启动搅拌器并调节好速度，开启电热丝电源，并设置温度，若需要光照，装上相应的灯管，开启光照电源，若需要曝气，可开启曝气系统的空气泵，再将混凝剂加入混凝容器，反应一定的时间后，进入下一工序。
本实用新型多功能混凝装置，通过混凝容器上设置灯管、电热丝、温度传感器和曝气系统，使得在反应过程中可以更灵活的调节反应条件，让混凝剂在最优的条件下进行反应，以达到更好的混凝效果，同时该装置可用于光催化反应，或针对一些有光催化能力的新型混凝剂同时做混凝光催化水处理。
本实用新型与现有技术相比的优点是：本实用新型中的电热丝和温度传感器使得混凝过程可调节控温，灯管和曝气系统使得该装置可做光催化反应器，或针对一些有光催化能力的新型混凝剂可同时做混凝光催化水处理，丰富了混凝装置的功能，减少了水处理的步骤。
