申请日2016.01.15
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型涉及一体式农村生活污水MBR和人工湿地复合处理装置，包括格栅井、提升井、液位控制仪、提升泵、生物处理单元和位于生物处理单元外部的生态处理单元。通过生物处理单元与生态处理单元的有机组合，将生物和生态两种工艺相结合，相互补充，达到有效降解COD并除磷脱氧的功能，可以高效低耗地实现有机物、氮、磷的去除目标，解决冬季气温较低时期单独生态处理效果下降的问题;上述装置可放置于地上也可埋于地下，占地面积小，施工速度快、投资省、运行费用低;同时处理系统运行自动化程度高，管理简单方便，系统自动运行，不需专人管理，特别适应在各地农村使用。
权利要求书

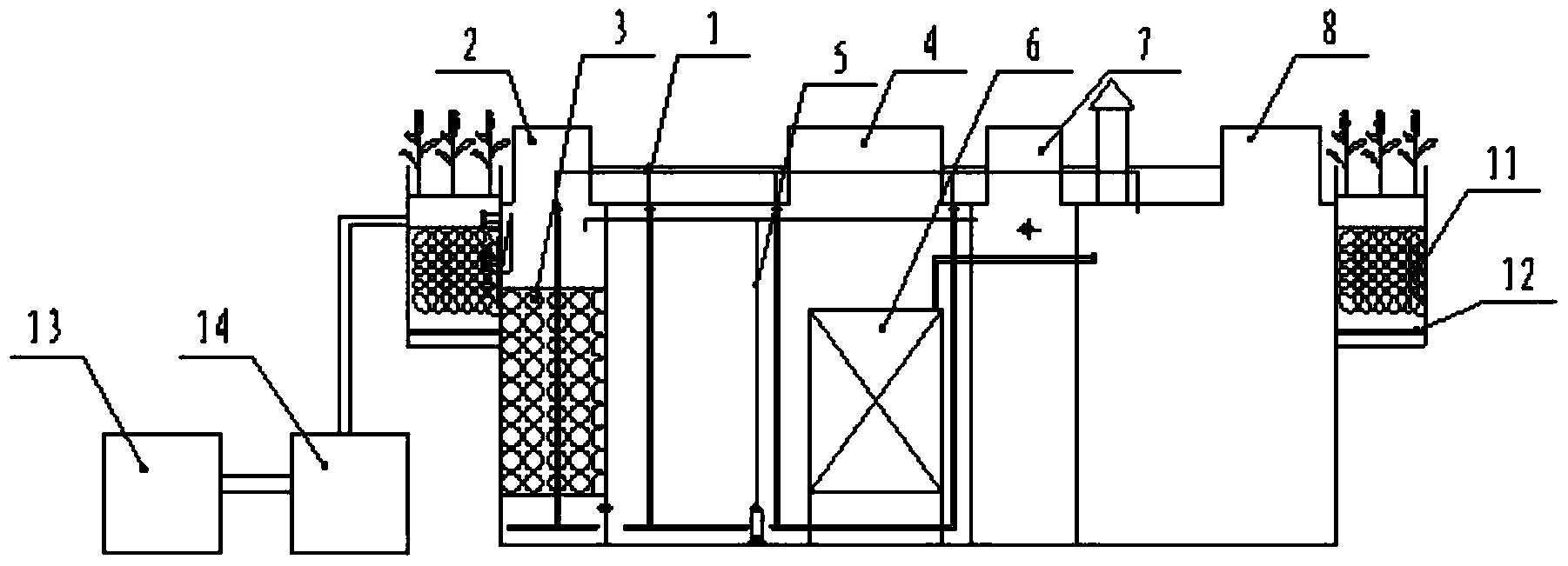

1.一体式农村生活污水MBR和人工湿地复合处理装置，包括格栅井、提升井、液位控制仪和提升泵，所述格栅井位于提升井的左侧，所述液位控制仪和提升泵位于提升井内部，其特征在于：还包括生物处理单元和位于生物处理单元外部的生态处理单元;所述生物处理单元包括缺氧区、缺氧区右侧的好氧MBR膜区、好氧MBR膜区右侧的消毒区、消毒区右侧的污泥浓缩区和污泥浓缩区右侧的分离设备区;所述提升泵的出口与缺氧区连接。
2.根据权利要求1所述的一体式农村生活污水MBR和人工湿地复合处理装置，其特征在于：所述生态处理单元包括一体式外壳、生态覆盖层、过滤填料和集水管道;所述生态覆盖层位于一体式外壳内部;所述过滤填料位于生态覆盖层下方;所述集水管道位于过滤填料下方。
3.根据权利要求2所述的一体式农村生活污水MBR和人工湿地复合处理装置，其特征在于：所述集水管道横截面为矩形的PVC管或不锈钢管，表面开有集水孔。
4.根据权利要求1所述的一体式农村生活污水MBR和人工湿地复合处理装置，其特征在于：所述好氧MBR膜区包括平板膜组器和位于平板膜组器下方的充气装置。
5.根据权利要求1所述的一体式农村生活污水MBR和人工湿地复合处理装置，其特征在于：所述缺氧区包括密闭壳体和位于密闭壳体下部的高效厌氧填料。
说明书
一体式农村生活污水 MBR 和人工湿地复合处理装置
技术领域
本实用新型涉及居民生活污水处理设备技术领域，具体涉及一体式农村生活污水MBR和人工湿地复合处理装置。
背景技术
农村生活污水处理是将生活污水中的有害物质和污染环境成份清除、降解做无害处理。污水来源主要为村民日常生活中产生的污水，如化粪池出水、厨房间排水等，这类污水的水质特点是含较高的有机污染物，其表现形式主要为BOD5、CODcr、动植物油，以及无机物氮、磷等，此外，还含有病原微生物和较多的悬浮物质。若不加以有效的治理，不仅造成水环境的污染，损害人体健康，还将造成生态环境的破坏以及影响经济可持续发展。农村生活污水具有规模小且分散、水量水质变化大、管理水平低等特点。
目前，虽然农村污水处理技术比较多，但大多很难实现稳定达标排放，往往除磷脱氮效果差。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，本实用新型提供一体式农村生活污水MBR和人工湿地复合处理装置，将生物和生态两种工艺相结合，相互补充，达到有效降解COD并除磷脱氧的功能。
为达到上述目的，本实用新型采用的技术方案是：一体式农村生活污水MBR和人工湿地复合处理装置，包括格栅井、提升井、液位控制仪、提升泵、生物处理单元和位于生物处理单元外部的生态处理单元;所述格栅井位于提升井的左侧，所述液位控制仪和提升泵位于提升井内部;所述生物处理单元包括缺氧区、缺氧区右侧的好氧MBR膜区、好氧MBR膜区右侧的消毒区、消毒区右侧的污泥浓缩区和污泥浓缩区右侧的分离设备区;所述提升泵的出口与缺氧区连接。
作为本实用新型进一步改进的，所述生态处理单元包括一体式外壳、生态覆盖层、过滤填料和集水管道;所述生态覆盖层位于一体式外壳内部;所述过滤填料位于生态覆盖层下方;所述集水管道位于过滤填料下方。
作为本实用新型进一步改进的，所述集水管道横截面为矩形，表面开有集水孔。
作为本实用新型进一步改进的，所述好氧MBR膜区包括平板膜组器和位于平板膜组器下方的充气装置。
作为本实用新型进一步改进的，所述缺氧区包括密闭壳体和位于密闭壳体下部的高效厌氧填料。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
本实用新型方案的一体式农村生活污水MBR和人工湿地复合处理装置，通过生物处理单元与生态处理单元的有机组合，可以高效低耗地实现有机物、氮、磷的去除目标，解决冬季气温较低时期单独生态处理效果下降的问题;本装置采用一体化FRP结构，可放置于地上也可埋于地下，占地面积小，施工速度快、投资省、运行费用低，适应各地农村的经济承受能力;同时处理系统运行自动化程度高，管理简单方便，系统自动运行，不需专人管理;可以使微生物完全截留在生物反应器内，有利于增值缓慢的微生物如硝化菌的截留生长，从而提高硝化效率，通过运行方式的改变亦可有脱氨和除磷功能，从而大大提高难降解有机物的降解效率;可以在高容积负荷、低污泥负荷下运行，剩余污泥产量低，降低了污泥处理费用，出水水质良好。
