申请日2016.01.14
公开(公告)日2016.06.08
IPC分类号G05B19/05
摘要
本实用新型涉及一种煤矿污水集中监控系统，更具体的说基于GPRS的煤矿污水集中监控系统，方便不集中的各个厂区的集中监控和协调控制。上位机通过GPRS网络与GPRS-GSM调制解调器连接，GPRS-GSM调制解调器与PLC连接，上位机对PLC进行控制，GPRS-GSM调制解调器用于建立连接和通讯，PLC用于信息的处理。触摸屏与PLC连接，触摸屏用于信息的显示和输入。EM231、EM232、数字量输入模块和数字量输出模块的输出端均与PLC的输出端连接，EM231用于信息的采集，EM232将PLC的运算结果转换为模拟量信号，数字量输入模块用于输入各种开关信号，数字量输出模块用于控制各种设备。
权利要求书
1.基于GPRS的煤矿污水集中监控系统，包括上位机、GPRS-GSM调制解调器、PLC、触摸屏、EM231、溶解氧传感器、PH值传感器、流量传感器、液位传感器、EM232、数字量输入模块、电动阀开关、水泵开关、风机开关、数字量输出模块、电动阀、水泵和风机，其特征在于：上位机通过GPRS网络与GPRS-GSM调制解调器连接，GPRS-GSM调制解调器与PLC连接，上位机对PLC进行控制，GPRS-GSM调制解调器用于建立连接和通讯，PLC用于信息的处理;触摸屏与PLC连接，触摸屏用于信息的显示和输入;EM231、EM232、数字量输入模块和数字量输出模块的输出端均与PLC的输出端连接，EM231用于信息的采集，EM232将PLC的运算结果转换为模拟量信号，数字量输入模块用于输入各种开关信号，数字量输出模块用于控制各种设备;溶解氧传感器、PH值传感器、流量传感器和液位传感器的信息输出端与EM231的信息输入端相连接，溶解氧传感器用于测量溶解氧的含量，PH值传感器用于PH值的测定，流量传感器用于测流量，液位传感器用于液位的测量;电动阀开关、水泵开关和风机开关的输出端均与数字量输入模块的信息输入端相连接，电动动开关控制电动阀的开关，水泵开关控制水泵的开关，风机开关用于控制风机的开与关;电动阀、水泵和风机的输入端均与数字量输出模块的信息输出端相连接，水泵用于抽水，风机用于吹风。
2.根据权利要求1所述的基于GPRS的煤矿污水集中监控系统，其特征在于：所述的PLC采用西门子公司生产的PLC，其型号为S7-200。
3.根据权利要求1所述的基于GPRS的煤矿污水集中监控系统，其特征在于：所述的溶解氧传感器采用上海联祥环保科技有限公司生产的溶解氧传感器，其型号为YDH-100。
4.根据权利要求1所述的基于GPRS的煤矿污水集中监控系统，其特征在于：所述的流量传感器采用日本基恩士公司生产的流量传感器，其型号为FD-V75A。
5.根据权利要求1所述的基于GPRS的煤矿污水集中监控系统，其特征在于：所述的液位传感器采用美国MADISON公司生产的液位传感器，其型号为4510-L00001P3X1074。
说明书
基于GPRS的煤矿污水集中监控系统
技术领域
本实用新型涉及一种煤矿污水集中监控系统，更具体的说基于GPRS的煤矿污水集中监控系统。
背景技术
随着社会的不断发展，对水资源的需求量越来越多，水资源短缺已成为制约我国经济发展的一个重要因素。煤矿污水主要有矿井污水，医疗污水和生活污水三种，与一般工业污水相比，煤矿污水具有污染物浓度偏低、污水可生化性好、处理难度小的优点，因此对煤矿污水的处理和再利用逐渐成为解决水资源短缺的一个重要研究方向，最近我国许多煤矿都设立了污水处理厂，但是污水处理过程中，由于各个厂区比较分散，设备繁多且控制不集中，因此给煤矿污水处理的集中监控和协调控制带来了诸多困难。
发明内容
本实用新型主要解决的技术问题是提供基于GPRS的煤矿污水集中监控系统，方便不集中的各个厂区的集中监控和协调控制。
为解决上述技术问题，本实用新型涉及一种煤矿污水集中监控系统，更具体的说基于GPRS的煤矿污水集中监控系统，包括上位机、GPRS-GSM调制解调器、PLC、触摸屏、EM231、溶解氧传感器、PH值传感器、流量传感器、液位传感器、EM232、数字量输入模块、电动阀开关、水泵开关、风机开关、数字量输出模块、电动阀、水泵和风机，方便不集中的各个厂区的集中监控和协调控制。

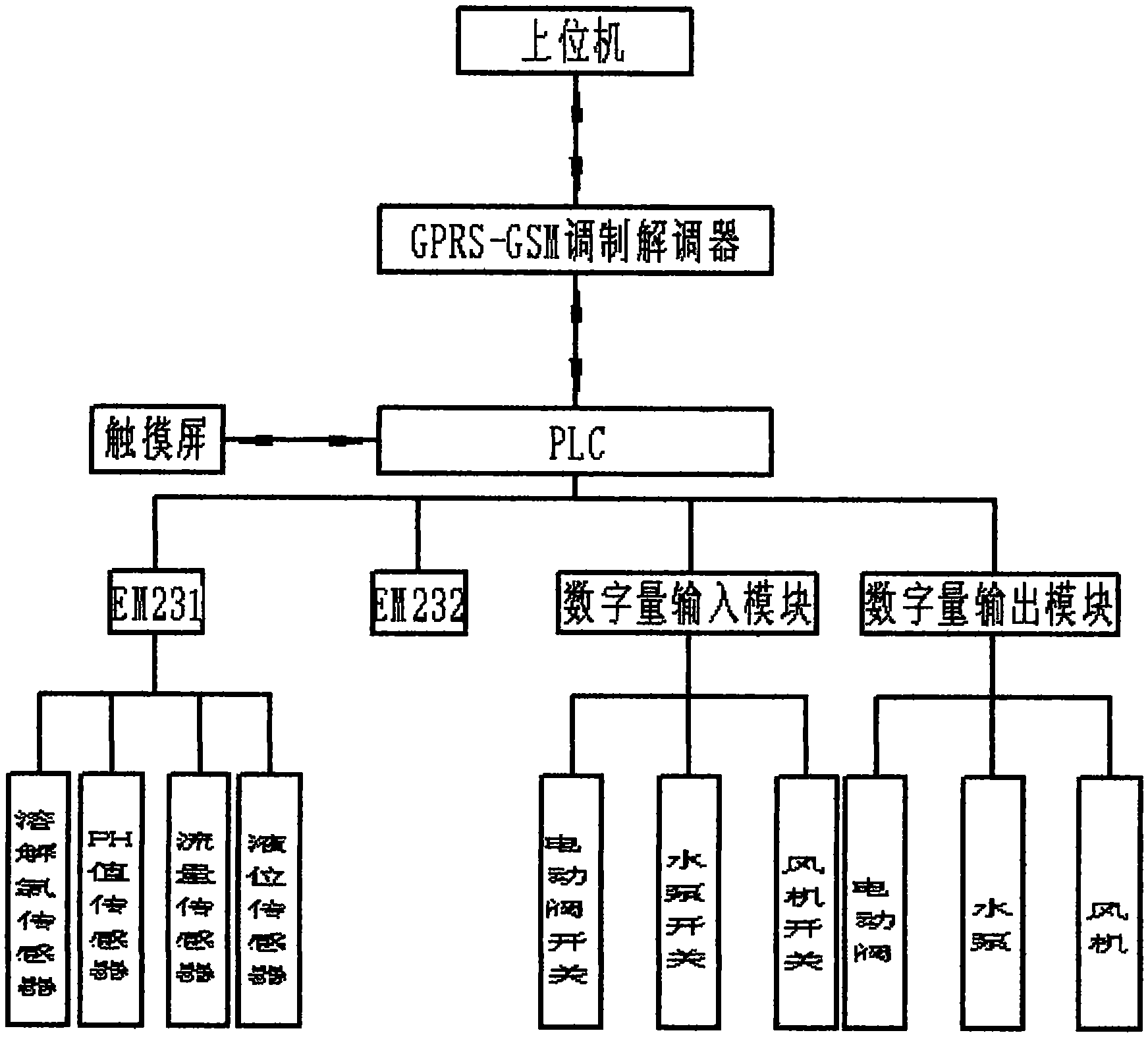

上位机通过GPRS网络与GPRS-GSM调制解调器连接，GPRS-GSM调制解调器与PLC连接，上位机对PLC进行控制，GPRS-GSM调制解调器用于建立连接和通讯，PLC用于信息的处理。触摸屏与PLC连接，触摸屏用于信息的显示和输入。EM231、EM232、数字量输入模块和数字量输出模块的输出端均与PLC的输出端连接，EM231用于信息的采集，EM232将PLC的运算结果转换为模拟量信号，数字量输入模块用于输入各种开关信号，数字量输出模块用于控制各种设备。溶解氧传感器、PH值传感器、流量传感器和液位传感器的信息输出端与EM231的信息输入端相连接，溶解氧传感器用于测量溶解氧的含量，PH值传感器用于PH值的测定，流量传感器用于测流量，液位传感器用于液位的测量。电动阀开关、水泵开关和风机开关的输出端均与数字量输入模块的信息输入端相连接，电动动开关控制电动阀的开关，水泵开关控制水泵的开关，风机开关用于控制风机的开与关。电动阀、水泵和风机的输入端均与数字量输出模块的信息输出端相连接，水泵用于抽水，风机用于吹风。
作为本技术方案的进一步优化，本实用新型基于GPRS的煤矿污水集中监控系统所述的PLC采用西门子公司生产的PLC，其型号为S7-200。
作为本技术方案的进一步优化，本实用新型基于GPRS的煤矿污水集中监控系统所述的溶解氧传感器采用上海联祥环保科技有限公司生产的溶解氧传感器，其型号为YDH-100。
作为本技术方案的进一步优化，本实用新型基于GPRS的煤矿污水集中监控系统所述的流量传感器采用日本基恩士公司生产的流量传感器，其型号为FD-V75A。
作为本技术方案的进一步优化，本实用新型基于GPRS的煤矿污水集中监控系统所述的液位传感器采用美国MADISON公司生产的液位传感器，其型号为4510-L00001P3X1074。
本实用新型基于GPRS的煤矿污水集中监控系统的有益效果为：方便不集中的各个厂区的集中监控和协调控制。
