申请日2015.12.25
公开(公告)日2016.06.08
IPC分类号B01D33/00
摘要
本实用新型公开了一种废水杂物分离器，包括内部设有网篮格栅的杂物处理箱，杂物处理箱一侧通过废水管连接废水储水箱，废水管内设有第一截止阀;网篮格栅一端通过转动轴连接有回转电机，网篮格栅一侧面开有槽口，网篮格栅中部设有转动轴，转动轴上连接有与槽口相互配合的格栅板，转动轴一端连接有伺服电机。本实用新型通过使用回转电机带动网篮格栅回转，并在网篮格栅上设置槽口和格栅板，通过伺服电机控制格栅板打开和关闭，通过各部分配合工作，使餐饮废水中的杂物分离更彻底，杂物回收车能回收到比较干燥的杂物，不会在杂物污泥处理箱内集大量污泥和浮渣，优化设备工艺流程，提升工艺品质，提高工作效率，结构简单，便与生产。

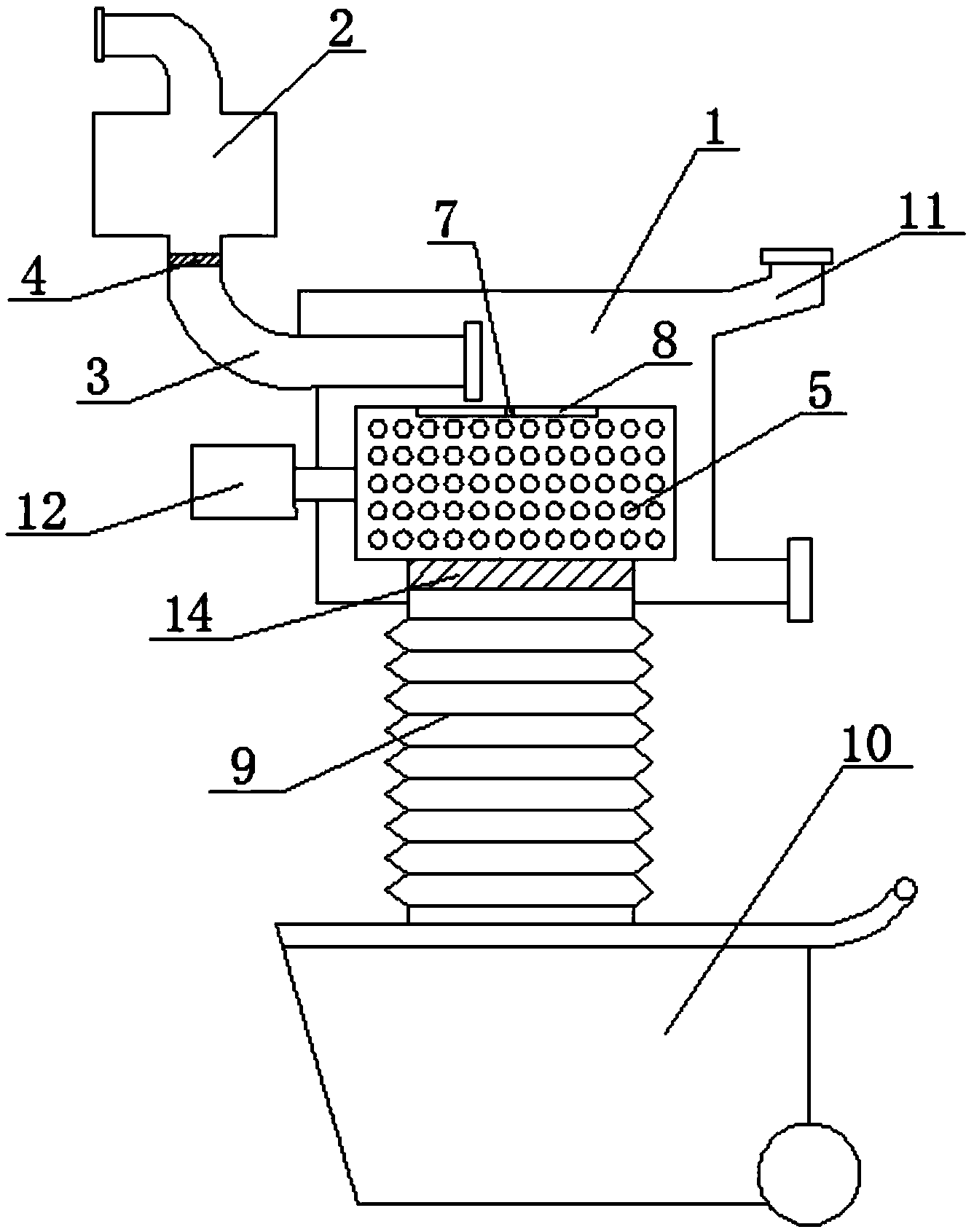

摘要附图
权利要求书
1.一种废水杂物分离器，包括内部设有网篮格栅(5)的杂物处理箱(1)，其特征在于：所述的杂物处理箱(1)一侧通过废水管(3)连接废水储水箱(2)，所述的废水管(3)内设有第一截止阀(4);
所述的网篮格栅(5)一端通过转动轴连接有回转电机(12)，所述的网篮格栅(5)一侧面开有槽口(6)，所述的网篮格栅(5)中部设有转动轴(7)，所述的转动轴(7)上连接有与槽口(6)相互配合的格栅板(8)，所述的转动轴(7)一端连接有伺服电机(13)。
2.根据权利要求1所述的一种废水杂物分离器，其特征在于：所述的网篮格栅(5)下方设有波纹管(9)，所述的波纹管(9)顶部具有第二截止阀(14)，所述的波纹管(9)另一端连接杂物回收车(10)。
3.根据权利要求1所述的一种废水杂物分离器，其特征在于：所述的杂物处理箱(1)顶部设有排气口(11)，所述的排气口(11)底部采用斜面形状。
说明书
一种废水杂物分离器
技术领域
本实用新型属于污水处理设备技术领域，具体是一种废水杂物分离器。
背景技术
餐饮废水由于含有大量的杂物、污泥和油污，极易堵塞市政管网，污染和影响城市污水处理厂，同时还带来地沟油和城市内涝等诸多问题。因此餐饮废水的处理和排放不同于普通的污水排放，不仅需要进行油水分离，还需要清除杂物和污泥，污水排放需要达到《城市污水排入下水道水质标准》的规定要求，否则对排水管网和后续的污水处理站都将带来不利的影响。
目前的餐饮废水隔油提升装置采用过滤网直接过滤餐饮废水中的杂物，对杂物和污泥的处理不彻底，工作效率低下。
实用新型内容
本实用新型的目的在于提供一种结构简单、效率高、效果好的废水杂物分离器。
本实用新型的目的可以通过以下技术方案实现：
一种废水杂物分离器，包括内部设有网篮格栅的杂物处理箱，所述的杂物处理箱一侧通过废水管连接废水储水箱，所述的废水管内设有第一截止阀;
所述的网篮格栅一侧通过转动轴连接有回转电机，所述的网篮格栅一侧面开有槽口，所述的网篮格栅中部设有转动轴，所述的转动轴上连接有与槽口相互配合的格栅板，所述的转动轴一端连接有伺服电机。
进一步地，所述的网篮格栅下方设有波纹管，所述的波纹管顶部具有第二截止阀，所述的波纹管另一端连接杂物回收车。
进一步地，所述的杂物处理箱顶部设有排气口，所述的排气口底部采用斜面形状。
本实用新型的有益效果：本实用新型通过使用回转电机带动网篮格栅回转，并在网篮格栅上设置槽口和格栅板，通过伺服电机控制格栅板打开和关闭，通过各部分配合工作，使餐饮废水中的杂物分离更彻底，杂物回收车能回收到比较干燥的杂物，不会在杂物污泥处理箱内集大量污泥和浮渣，优化设备工艺流程，提升工艺品质，提高工作效率，结构简单，便与生产。
