申请日2015.12.24
公开(公告)日2016.05.04
IPC分类号D21C11/00
摘要
本实用新型属于造纸领域，尤其涉及一种木浆漂白废水余热回收系统。本实用新型提供的余热回收系统包括：二氧化氯漂白设备，其上设置有木浆进口、木浆出口和酸性废水出口;碱氧漂白设备，其上设置有木浆进口、木浆出口和碱性废水出口;所述碱氧漂白设备的木浆进口与所述二氧化氯漂白设备的木浆出口相连;第一换热器，其上设置有酸性废水进口、酸性废水出口、低温水进口和高温水出口;所述第一换热器的酸性废水进口与所述二氧化氯漂白设备的酸性废水出口相连;和第二换热器，其上设置有碱性废水进口、碱性废水出口、低温水进口和高温水出口;所述第二换热器的碱性废水进口与所述碱氧漂白设备的碱性废水出口相连。

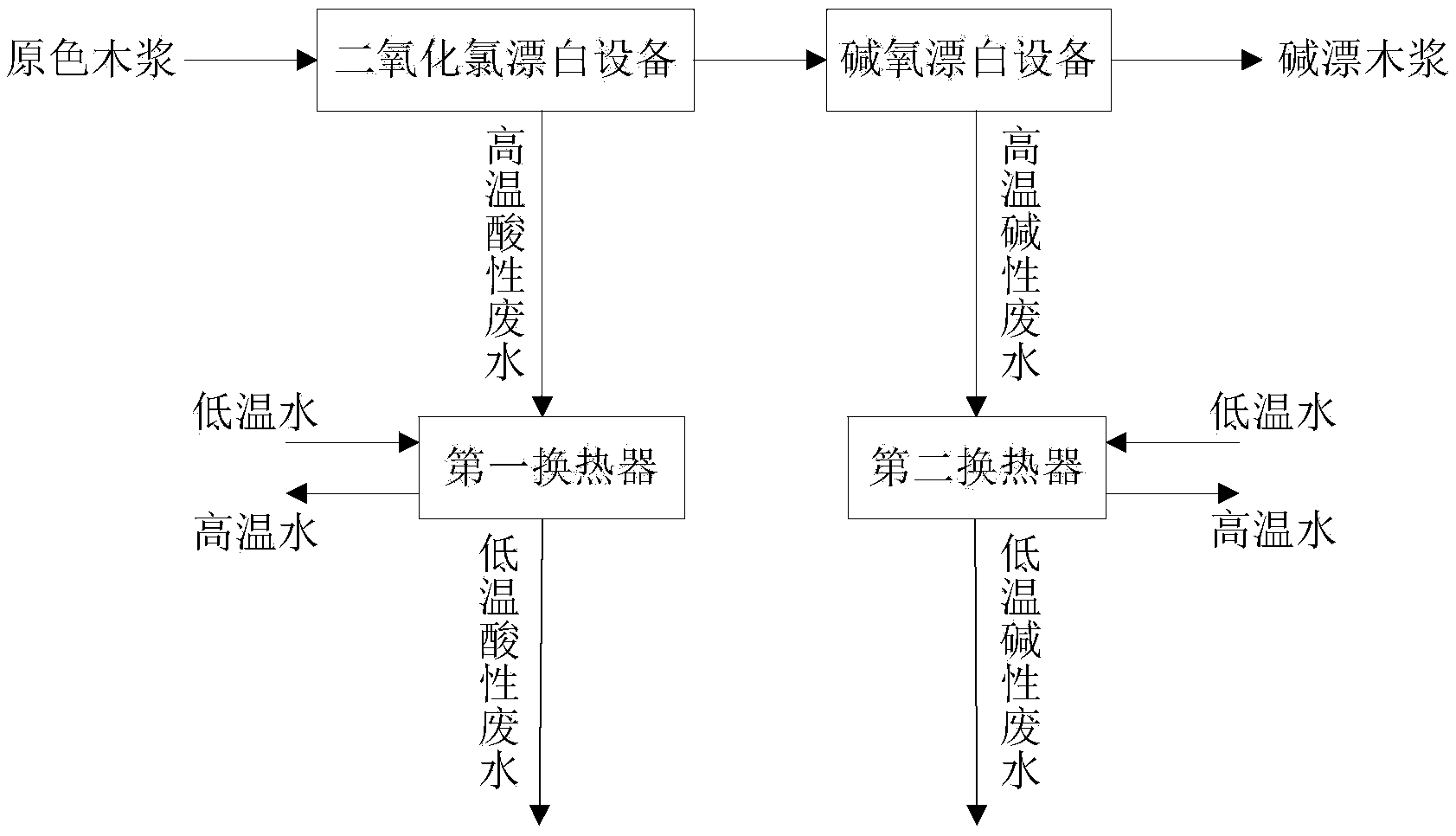

摘要附图
权利要求书
1.一种木浆漂白废水余热回收系统，包括：
二氧化氯漂白设备，其上设置有木浆进口、木浆出口和酸性废水出口;
碱氧漂白设备，其上设置有木浆进口、木浆出口和碱性废水出口;所述碱氧漂白设备的木浆进口与所述二氧化氯漂白设备的木浆出口相连;
第一换热器，其上设置有酸性废水进口、酸性废水出口、低温水进口和高温水出口;所述第一换热器的酸性废水进口与所述二氧化氯漂白设备的酸性废水出口相连;
和第二换热器，其上设置有碱性废水进口、碱性废水出口、低温水进口和高温水出口;所述第二换热器的碱性废水进口与所述碱氧漂白设备的碱性废水出口相连。
2.根据权利要求1所述的余热回收系统，其特征在于，所述第一换热器和第二换热器均为板式换热器。
3.根据权利要求1所述的余热回收系统，其特征在于，还包括原色木浆制备设备;所述原色木浆制备设备的原色木浆出口与所述二氧化氯漂白设备的木浆进口相连。
4.根据权利要求3所述的余热回收系统，其特征在于，所述原色木浆制备设备的工艺用水进水口与所述第一换热器的高温水出口相连。
5.根据权利要求3所述的余热回收系统，其特征在于，所述原色木浆制备设备包括：
木料备料装置;
与所述木料备料装置的木料出口相连的木料蒸煮装置;
与所述木料蒸煮装置的蒸煮液出口相连的除节筛选装置;
和与所述除节筛选装置的良浆出口相连的氧脱木素装置;
所述氧脱木素装置的原色木浆出口与所述二氧化氯漂白设备的木浆进口相连。
6.根据权利要求5所述的余热回收系统，其特征在于，所述木料蒸煮装置的工艺用水进水口与所述第一换热器的高温水出口相连。
7.根据权利要求1所述的余热回收系统，其特征在于，还包括锅炉;所述锅炉的汽水系统的补给水进水口与所述第二换热器的高温水出口相连。
8.根据权利要求1所述的余热回收系统，其特征在于，还包括第三换热器，其上设置有酸性废水进口、酸性废水出口、低温水进口和高温水出口;所述第三换热器的酸性废水进口与所述二氧化氯漂白设备的酸性废水出口相连。
9.根据权利要求1所述的余热回收系统，其特征在于，还包括第四换热器，其上设置有碱性废水进口、碱性废水出口、低温水进口和高温水出口;所述第二换热器的碱性废水进口与所述碱氧漂白设备的碱性废水出口相连。
10.根据权利要求1所述的余热回收系统，其特征在于，还包括污水处理站;所述第一换热器的酸性废水出口和所述第二换热器的碱性废水出口均与所述污水处理站相连。
说明书
一种木浆漂白废水余热回收系统
技术领域
本实用新型属于造纸领域，尤其涉及一种木浆漂白废水余热回收系统。
背景技术
木浆是以木材为原料制成的纸浆，木浆的制备一般包括木料筛选、木料蒸煮、除节筛选、氧脱木素和漂白等工艺步骤。木浆的漂白工艺就是采用漂白剂与木浆进行化学作用，去除木浆中残余木素和发色基团的过程，从而提升木浆的白度，目前，使用比较广泛木浆漂白工艺有二氧化氯漂白和碱氧漂白等。
无论是二氧化氯漂白还是碱氧漂白，在漂白过程中都会产生大量的高温漂白废水，如果能够对对这些漂白废水中的热能进行再利用，将具有良好的经济效益和环境效益。因此，开发一套漂白废水余热回收系统是非常必要的。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种木浆漂白废水余热回收系统，本实用新型提供的系统可以对木浆漂白废水中的余热进行回收。
本实用新型提供了一种木浆漂白废水余热回收系统，包括：
二氧化氯漂白设备，其上设置有木浆进口、木浆出口和酸性废水出口;
碱氧漂白设备，其上设置有木浆进口、木浆出口和碱性废水出口;所述碱氧漂白设备的木浆进口与所述二氧化氯漂白设备的木浆出口相连;
第一换热器，其上设置有酸性废水进口、酸性废水出口、低温水进口和高温水出口;所述第一换热器的酸性废水进口与所述二氧化氯漂白设备的酸性废水出口相连;
和第二换热器，其上设置有碱性废水进口、碱性废水出口、低温水进口和高温水出口;所述第二换热器的碱性废水进口与所述碱氧漂白设备的碱性废水出口相连。
优选的，所述第一换热器和第二换热器均为板式换热器。
优选的，所述余热回收系统还包括原色木浆制备设备;所述原色木浆制备设备的原色木浆出口与所述二氧化氯漂白设备的木浆进口相连。
优选的，所述原色木浆制备设备的工艺用水进水口与所述第一换热器的高温水出口相连。
优选的，所述原色木浆制备设备包括：
木料备料装置;
与所述木料备料装置的木料出口相连的木料蒸煮装置;
与所述木料蒸煮装置的蒸煮液出口相连的除节筛选装置;
和与所述除节筛选装置的良浆出口相连的氧脱木素装置;
所述氧脱木素装置的原色木浆出口与所述二氧化氯漂白设备的木浆进口相连。
优选的，所述木料蒸煮装置的工艺用水进水口与所述第一换热器的高温水出口相连。
优选的，所述余热回收系统还包括锅炉;所述锅炉的汽水系统的补给水进水口与所述第二换热器的高温水出口相连。
优选的，所述余热回收系统还包括第三换热器，其上设置有酸性废水进口、酸性废水出口、低温水进口和高温水出口;所述第三换热器的酸性废水进口与所述二氧化氯漂白设备的酸性废水出口相连。
优选的，所述余热回收系统还包括第四换热器，其上设置有碱性废水进口、碱性废水出口、低温水进口和高温水出口;所述第二换热器的碱性废水进口与所述碱氧漂白设备的碱性废水出口相连。
优选的，所述余热回收系统还包括污水处理站;所述第一换热器的酸性废水出口和所述第二换热器的碱性废水出口均与所述污水处理站相连。
与现有技术相比，本实用新型提供了一种木浆漂白废水余热回收系统。本实用新型提供的余热回收系统包括：二氧化氯漂白设备，其上设置有木浆进口、木浆出口和酸性废水出口;碱氧漂白设备，其上设置有木浆进口、木浆出口和碱性废水出口;所述碱氧漂白设备的木浆进口与所述二氧化氯漂白设备的木浆出口相连;第一换热器，其上设置有酸性废水进口、酸性废水出口、低温水进口和高温水出口;所述第一换热器的酸性废水进口与所述二氧 化氯漂白设备的酸性废水出口相连;和第二换热器，其上设置有碱性废水进口、碱性废水出口、低温水进口和高温水出口;所述第二换热器的碱性废水进口与所述碱氧漂白设备的碱性废水出口相连。本实用新型提供的余热回收系统在二氧化氯漂白设备的酸性废水出口和碱氧漂白设备的碱性废水出口分别设置了换热器，低温水通过换热器与高温酸性废水和高温碱性废水进行热交换，得到高温水，从而实现了浆漂白废水的余热回收。此外，进行热交换后，酸性废水和碱性废水的温度降低，降低了酸、碱废水的结垢倾向和污水处理难度。
