申请日2016.01.11
公开(公告)日2016.04.20
IPC分类号C02F9/14
摘要
本发明涉及一种污泥干化废水处理系统及其处理工艺，属于废水处理领域。其包括依次连接的污泥干化废水调节池、气浮设备、A池、O池、中沉池、ABFT池、终沉池，还包括冷却塔、PAC加药装置、标准排放口、外排池、污泥池和压滤机;冷却塔将污泥干化废水调节池内的废水做冷却处理;PAC加药装置为气浮设备提供药物;终沉池的上清液进入标准排放口，污泥池与压滤机连接;气浮设备的浮渣直接进入污泥池;A池和O池之间设有混合液回流管道;中沉池和A池之间设有污泥回流管道;中沉池和终沉池中的污泥排入污泥池。本发明可以有效地将污泥干化废水调和处理至达到可排放水准的废水，解决了污泥干化之后产生的废水问题。
权利要求书
1.一种污泥干化废水处理系统，其特征在于：包括依次连接的污泥干化废水调节池、气浮设备、A池、O池、中沉池、ABFT池、终沉池，还包括冷却塔、PAC加药装置、标准排放口、外排池、污泥池和压滤机，所述冷却塔将污泥干化废水调节池内的废水做冷却处理;所述PAC加药装置为所述气浮设备提供药物;所述终沉池的上清液出口与所述标准排放口连接，所述污泥池的出泥口与压滤机连接，滤液口与污泥干化废水调节池连接;所述气浮设备的浮渣排出口与污泥池的进口连接;所述A池和O池之间设有混合液回流管道;所述中沉池和A池之间设有污泥回流管道;所述中沉池和终沉池分别通过污泥排出管道与污泥池连接。
2.根据权利要求1所述的污泥干化废水处理系统，其特征在于：所述泥干化废水调节池的进水口处还设有格栅。
3.根据权利要求1所述的污泥干化废水处理系统，其特征在于：所述污泥干化废水调节池底部设有冷却塔提升泵和废水提升泵，所述O池底部设有中沉池提升泵;所述冷却塔提升泵将污泥干化废水调节池内的液体提升至冷却塔内，冷却塔的出水口与污泥干化废水调节池的进口连接;所述废水提升泵将废水提升至气浮设备;所述中沉池提升泵将水提升至中沉池内。
4.根据权利要求1所述的污泥干化废水处理系统，其特征在于：所述中沉池的上盖板上设有平流式刮泥机，所述平流式刮泥机的刮板与平流式刮泥机为铰接，且刮板位于中沉池内部。
5.一种采用如权利要求1所述的污泥干化废水处理系统的处理工艺，其特征在于，包括如下步骤：
1)污泥干化废水通过格栅进入污泥干化废水调节池，加酸加碱微调至中性，且匀质匀量;
2)将调和至中性的污泥干化废水提升至冷却塔冷却处理，随后通过冷却塔的出水口排回污泥干化废水调节池;
3)将冷却过后的废水提升至气浮设备，除去废水中疏水基的固体和液体颗粒;
4)废水在A池内搅拌，保持在缺氧的状态下，硝态氮反硝化作用产生氮气，从而去除氨氮;
5)在O池中通过曝气去除废水中的COD;控制池内溶解氧浓度，氨氮硝化作用为硝态氮，并将混合液回流至A池前端进行反硝化作用;
6)生化处理后的废水在中沉池进行泥水分离，污泥回流到A池前端，上清液进ABFT池;
7)通过ABFT池内部的无数个微型反硝化反应器，同时发生氨氧化、硝化和反硝化联合作用，高效去除氨氮和磷;
8)最后在终沉池中，将ABFT池产生的污泥与净化后清水分离，污泥进入污泥池，清水进入标准排放口;
9)气浮设备导出的浮渣，中沉池和终沉池排出的污泥都导入污泥池中;
10)将污泥池中污泥通过压滤机压成泥饼后，外运处理;滤液导回到污泥干化废水调节池。
说明书
一种污泥干化废水处理系统及处理工艺
技术领域
本发明涉及一种污泥干化废水处理系统及其处理工艺，属于废水处理技术领域。
背景技术
随着污水治理技术的飞速发展，曾经制约我国经济发展的水环境污染问题已经得到很大的改善，但在污水处理过程中产生的污泥，由于其量较大，性状粘稠，含有重金属和病原微生物等有害物质，如果处理不当，会给环境带来严重的二次污染。
污泥焚烧是当前污泥处理技术的主要方法之一。污泥焚烧工艺能够能够将污泥有效减量化，日常污水站污泥需要经过污泥干化生产线烘干后才能进入污泥焚烧锅炉焚烧。而在污泥干化的过程中产生的废水也需有效地处理过后才能排放。
发明内容
本发明的目的在于上述问题，提供一种可高效处理污泥干化废水的处理系统及其处理工艺。
本发明解决上述问题所采用的技术方案是：一种污泥干化废水处理系统，其特征在于：包括依次连接的污泥干化废水调节池、气浮设备、A池、O池、中沉池、ABFT池、终沉池，还包括冷却塔、PAC加药装置、标准排放口、外排池、污泥池和压滤机，所述冷却塔将污泥干化废水调节池内的废水做冷却处理;所述PAC加药装置为所述气浮设备提供药物;所述终沉池的上清液出口与所述标准排放口连接，所述污泥池的出泥口与压滤机连接，滤液口与污泥干化废水调节池连接;所述气浮设备的浮渣排出口与污泥池的进口连接;所述A池和O池之间设有混合液回流管道;所述中沉池和A池之间设有污泥回流管道;所述中沉池和终沉池分别通过污泥排出管道与污泥池连接。
通过污泥干化废水调节池，将废水微调至中性，可大大减少其腐蚀性;气浮设备可利用水中形成高度分散的微小气泡，粘附水中疏水基的固体或液体颗粒，形成水-气-颗粒三相混合体系，颗粒粘附气泡后，形成表观密度小于水的絮体而上浮到水面，形成浮渣层被刮除，从而实现固液或者液液分离的过程;之后先后经过A池和O池的循环反硝化和氨氮硝化作用，形成生物脱氮，同时在O池中通过曝气，由微生物吸附降解可去除废水中的COD;中沉池可将生化处理后的废水进行泥水分离;ABFT池中通过内部形成的无数个微型反硝化反应器，同时发生氨氧化、硝化和反硝化联合作用，在保证氨氮高效去除的同时;通过控制各级高效脱氮净化反应器的运行参数，造成宏观好氧及厌氧环境的存在，有利于聚磷菌的释磷和过度摄磷，保证了磷的去除。最后在终沉池中，将ABFT池新陈代谢产生的污泥与净化后的清水分离，污泥进入污泥池，清水通过标准排放口进入外排池。
所述污泥干化废水调节池底部设有冷却塔提升泵和废水提升泵，所述O池底部设有中沉池提升泵;所述冷却塔提升泵将污泥干化废水调节池内的液体提升至冷却塔内，冷却塔的出水口与污泥干化废水调节池的进口连接;所述废水提升泵将废水提升至气浮设备;所述中沉池提升泵将水提升至中沉池内。
污泥干化废水调节池中的废水通过酸碱调和后，废水温度上升，不利于后续的工艺处理，因此可将废水提升至冷却塔冷却处理。
中沉池的上盖板上设有平流式刮泥机，所述平流式刮泥机的刮板与平流式刮泥机为铰接，且刮板位于中沉池内部。
平流式刮泥机的刮板可以将中沉池底部的污泥刮入中沉池的下出口，有效地防止污泥堆积堵塞。

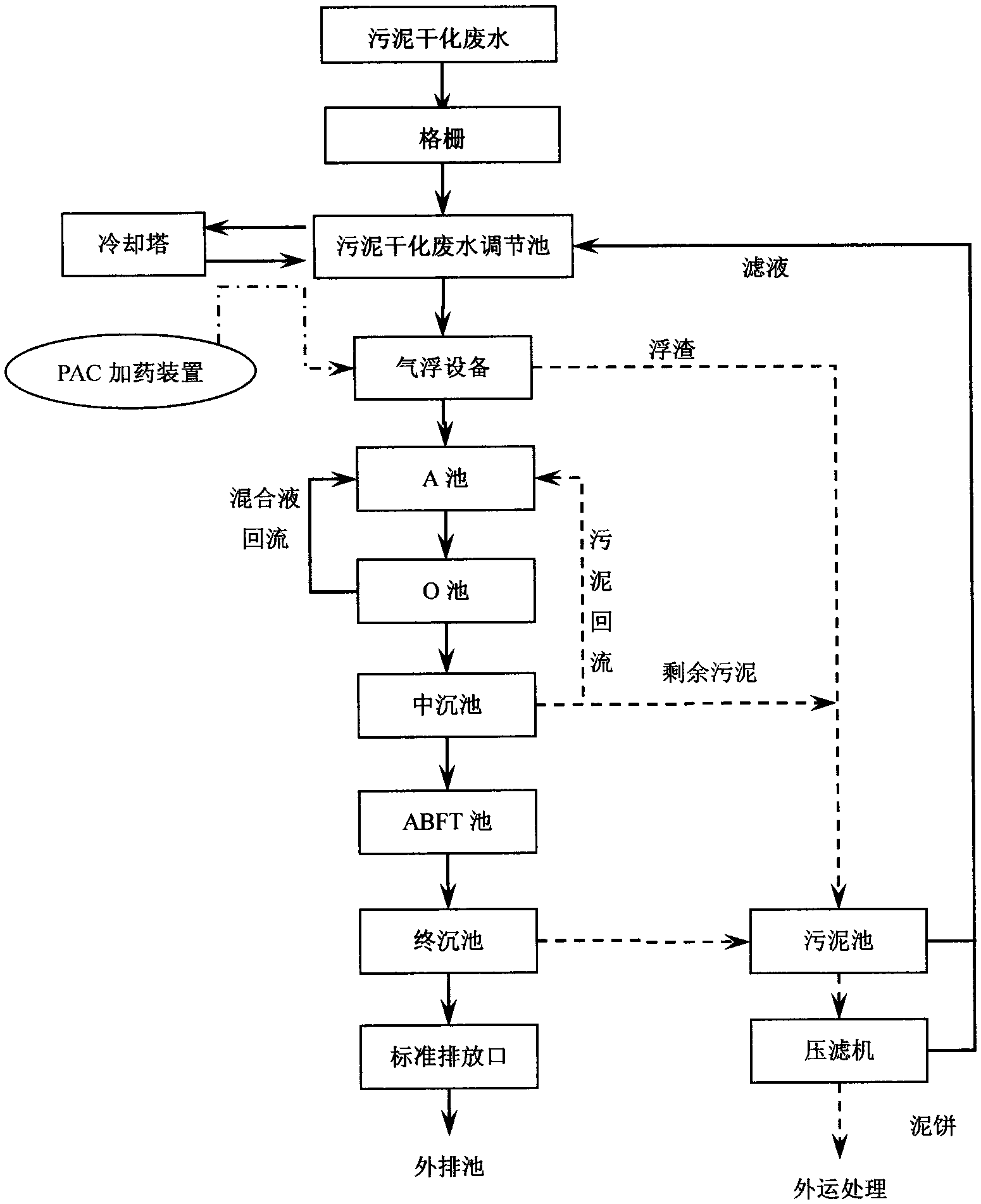

污泥干化废水处理系统的处理工艺，包括如下步骤：
1)污泥干化废水通过格栅进入污泥干化废水调节池，通过添加酸或者碱微调至中性，均质均量。
2)将调和至中性的污泥干化废水提升至冷却塔冷却处理，随后通过冷却塔的出水口排回污泥干化废水调节池。
3)将冷却过后的废水提升至气浮设备，除去废水中疏水基的固体和液体颗粒。
4)废水在A池内搅拌，保持在缺氧的状态下，硝态氮反硝化作用产生氮气，从而去除氨氮。
5)在O池中通过曝气，去除废水中的COD;控制池内溶解氧浓度，氨氮硝化作用为硝态氮，并将混合液回流至A池前端进行反硝化作用。
6)生化处理后的废水在中沉池进行泥水分离，污泥回流到A池前端，上清液进ABFT池。
7)通过ABFT池内部的无数个微型反硝化反应器，同时发生氨氧化、硝化和反硝化联合作用，高效去除氨氮和磷。
8)最后在终沉池中，将ABFT池产生的污泥与净化后清水分离，污泥进入污泥池，清水进入标准排放口。
9)气浮设备导出的浮渣，中沉池和终沉池排出的污泥都导入污泥池中。
10)将污泥池中污泥通过压滤机压成泥饼后，外运处理。
本发明具有以下优点和效果：本发明可以有效地将污泥干化废水调和处理至达到可排放水准的废水，解决了污泥干化之后产生的废水问题，同时将污泥干化废水中残存的污泥压成泥饼一并处理。
