申请日2016.01.10
公开(公告)日2016.06.08
IPC分类号B02C21/00; B02C23/10; B02C23/16; B02C18/14
摘要
一种用于污泥干化的粉碎设备，物料从进料口进入一次粉碎仓，粉碎后的物料从一次粉碎仓底部设有的筛孔网进入存储仓。存储仓内设有一出料口控制板，可以控制物料出口，普通粉碎直接从普通出料口排出;对于细粉粒径要求严格的物料，从一次粉碎出料口进入流化床粉碎机。流化床内设有气体管道，空气压缩机通过气体管道将高压气体输送入流化床中，对一次粉碎的物料进行再粉碎，粉碎后的细粉从输送管道进入旋风分离器，旋风分离器按粒径分离细粉，最终成品从分离器下端成品出口排出。
权利要求书
1.一种用于污泥干化的粉碎设备，包括进料口(1)，一次粉碎仓(2)，出料仓(3)，流化床(4)，气体管道(5)，粗粉出料口(6)，输送管道(7)，旋风分离器(8)，成品出口(9)，引风机管道(10)，引风机(11)，空气压缩机(12)，存储仓(13)，壳体(14)，控制器(15);其特征在于，位于上部的进料口(1)，其下部设有一次粉碎仓(2)，一次粉碎仓(2)的下部设有存储仓(13)，存储仓(13)的一侧设有出料仓(3)，存储仓(13)另一侧设有流化床(4)，流化床(4)下部设有气体管道(5)、粗粉出料口(6)、空气压缩机(12)，流化床(4)上部设有输送管道(7)，输送管道(7)依次与旋风分离器(8)、引风机管道(10)、引风机(11)连接，旋风分离器(8)下部设有成品出口(9)，控制器(15)位于引风机(11)一侧，控制器(15)与引风机(11)通过导线连接，控制器(15)与空气压缩机(12)通过导线连接。
2.根据权利要求1所述的一种用于污泥干化的粉碎设备，其特征在于，一次粉碎仓(2)为圆筒结构，其直径为50cm～150cm，一次粉碎仓(2)包括消音板(2-1)，反向刀片(2-2)，粉碎刀片(2-3)，筛孔网(2-4);一次粉碎仓(2)的内部轴心设有粉碎刀片(2-3)，粉碎刀片(2-3)错位安装在转轴上，粉碎刀片(2-3)的数量为5～20个，粉碎刀片(2-3)以中心轴对称方式布局，粉碎刀片(2-3)并有一定倾斜角;一次粉碎仓(2)的内壁上设有反向刀片(2-2)，反向刀片(2-2)的数量为5～20个，反向刀片(2-2)以中心轴对称布局;一次粉碎仓(2)下部设有筛孔网(2-4)，筛孔网(2-4)与位于下部的存储仓(13)连通。
3.根据权利要求1所述的一种用于污泥干化的粉碎设备，其特征在于，存储仓(13)包括：下料通道(13-1)，出料口控制板(13-2);所述出料口控制板(13-2)位于下料通道(13-1)下部，出料口控制板(13-2)为倾斜结构，出料口控制板(13-2)能够实现下料通道(13-1)关闭或开启。
4.根据权利要求1所述一种用于污泥干化的粉碎设备，其特征在于，流化床(4)包括：流化床壳体(4-1)，流化床内层(4-2);流化床壳体(4-1)为圆筒结构，其直径为50cm～150cm，流化床壳体(4-1)沿圆筒轴线方向设有一定倾斜角度，其倾斜角为5°～10°，流化床内层(4-2)与输送管道(7)贯通。
5.根据权利要求1所述的一种用于污泥干化的粉碎设备，其特征在于，输送管道(7)包括：主管(7-1)，支管(7-2);主管(7-1)一端与旋风分离器(8)连通，主管(7-1)另一端与支管(7-2)连通;所述支管(7-2)的数量2～8个，支管(7-2)另一端与流化床内层(4-2)连通。
6.根据权利要求1所述的一种用于污泥干化的粉碎设备，其特征在于，气体管道(5)包括：主管道(5-1)，喷嘴(5-2);主管道(5-1)为一水平管，主管道(5-1)一端与空气压缩机(12)连通，主管道(5-1)另一端与喷嘴(5-2)连通，喷嘴(5-2)的数量2～8个，喷嘴(5-2)穿过流化床壳体(4-1)与流化床内层(4-2)连通。
7.根据权利要求1所述的一种用于污泥干化的粉碎设备，其特征在于，出料仓(3)包括普通出料口(3-1)，一次粉碎出料口(3-2);下料通道(13-1)一侧下部设有普通出料口(3-1)，下料通道(13-1)另一侧下部设有一次粉碎出料口(3-2)，三者相互贯通，三者通道受到出料口控制板(13-2)的控制。
说明书
一种用于污泥干化的粉碎设备
技术领域
本实用新型属于物料加工领域，具体涉及一种用于污泥干化的粉碎设备。
背景技术
粉碎机是工农牧业中应用最广泛的通用生产设备，根据被粉碎物料的尺寸可将粉碎机区分为粗碎机、粉碎机、超微粉碎机。粉碎机在生活中已经被普遍使用，但存在着能耗较大、粉碎物料粒度不均匀和产量不高等问题。
发明内容

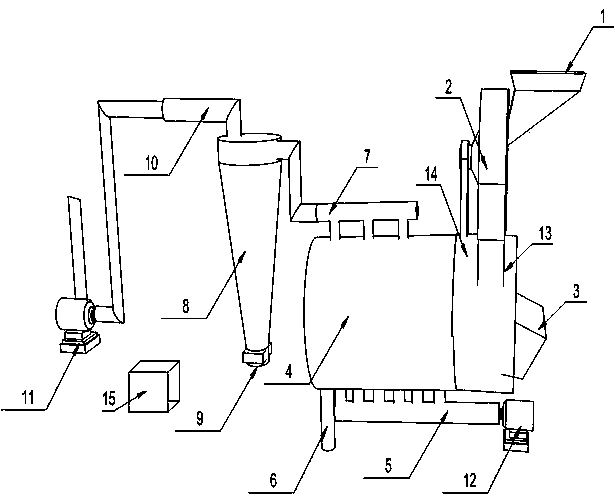

为了解决上述技术问题，本实用新型提供了一种用于污泥干化的粉碎设备，包括进料口1，一次粉碎仓2，出料仓3，流化床4，气体管道5，粗粉出料口6，输送管道7，旋风分离器8，成品出口9，引风机管道10，引风机11，空气压缩机12，存储仓13，壳体14，控制器15;位于上部的进料口1，其下部设有一次粉碎仓2，一次粉碎仓2的下部设有存储仓13，存储仓13的一侧设有出料仓3，存储仓13另一侧设有流化床4，流化床4下部设有气体管道5、粗粉出料口6、空气压缩机12，流化床4上部设有输送管道7，输送管道7依次与旋风分离器8、引风机管道10、引风机11连接，旋风分离器8下部设有成品出口9，控制器15位于引风机11一侧，控制器15与引风机11通过导线连接，控制器15与空气压缩机12通过导线连接。
进一步的，一次粉碎仓2为圆筒结构，其直径为50cm～150cm，一次粉碎仓2包括消音板2-1，反向刀片2-2，粉碎刀片2-3，筛孔网2-4;一次粉碎仓2的内部轴心设有粉碎刀片2-3，粉碎刀片2-3错位安装在转轴上，粉碎刀片2-3的数量为5～20个，粉碎刀片2-3以中心轴对称方式布局，粉碎刀片2-3并有一定倾斜角;一次粉碎仓2的内壁上设有反向刀片2-2，反向刀片2-2的数量为5～20个，反向刀片2-2以中心轴对称布局;一次粉碎仓2下部设有筛孔网2-4，筛孔网2-4与位于下部的存储仓13连通。
进一步的，存储仓13包括：下料通道13-1，出料口控制板13-2;所述出料口控制板13-2位于下料通道13-1下部，出料口控制板13-2为倾斜结构，出料口控制板13-2能够实现下料通道13-1关闭或开启。
进一步的，流化床4包括：流化床壳体4-1，流化床内层4-2;流化床壳体4-1为圆筒结构，其直径为50cm～150cm，流化床壳体4-1沿圆筒轴线方向设有一定倾斜角度，其倾斜角为5°～10°，流化床内层4-2与输送管道7贯通。
进一步的，输送管道7包括：主管7-1，支管7-2;主管7-1一端与旋风分离器8连通，主管7-1另一端与支管7-2连通;所述支管7-2的数量2～8个，支管7-2另一端与流化床内层4-2连通。
进一步的，气体管道5包括：主管道5-1，喷嘴5-2;主管道5-1为一水平管，主管道5-1一端与空气压缩机12连通，主管道5-1另一端与喷嘴5-2连通，喷嘴5-2的数量2～8个，喷嘴5-2穿过流化床壳体4-1与流化床内层4-2连通。
进一步的，出料仓3包括普通出料口3-1，一次粉碎出料口3-2;下料通道13-1一侧下部设有普通出料口3-1，下料通道13-1另一侧下部设有一次粉碎出料口3-2，三者相互贯通，三者通道受到出料口控制板13-2的控制。
本实用新型公开的一种用于污泥干化的粉碎设备，其优点在于。
1.一次粉碎仓2内的粉碎刀片2-3错位安装，并有一定倾斜角，粉碎仓2的内壁上设有反向刀片2-2，充分提高了粉碎效果;粉碎仓2外部设有消音板2-1，能够减少噪音污染;粉碎仓2下部设有筛孔网2-4，根据粉碎粒径要求调控筛孔目数，能够灵活控制粉粒径。
2.存储仓13内设有一出料口控制板13-2，能够调控物料出口，方便根据粉碎需要选择路径。
3.流化床4有一定倾斜角度，物料可自行进入流化床4中不需要传输设备。
4.该设备设有旋风分离器8，分离收集的粉碎物料粒度均匀，自动化程度高。
5.该设备设有消音板，能够减少噪音。
