申请日2016.01.08
公开(公告)日2016.04.20
IPC分类号C02F3/02; C02F3/26
摘要
本发明涉及一种污水好氧生物处理系统，尤其是一种MOSB多级好氧污泥床反应器，包括串联连接的多个好氧污泥床反应罐、污水泵一、进水管、排水管、连接管、氧气罐一、进气管一。本发明公开的技术方案与现有技术相比无二次污染，能显著提高污水的溶氧效果和缩短溶氧时间，实现了污水好氧生物处理系统的模块化，便于系统的维修和维护，同时还能够随时调整系统处理规模。
权利要求书

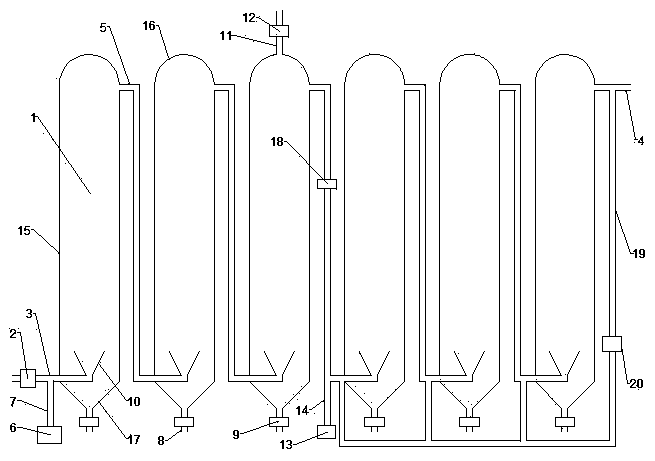

1.MOSB多级好氧污泥床反应器，其特征是：包括串联连接的多个好氧污泥床反应罐、污水泵一、进水管、排水管、连接管、氧气罐一、进气管一;污水泵一通过进水管与第一个好氧污泥床反应罐的底部或下部相通连;排水管与最后一个好氧污泥床反应罐的顶部或上部相通连;前一个好氧污泥床反应罐的顶部或上部通过连接管与后一个好氧污泥床反应罐上的底部或下部相通连;氧气罐一通过进气管一与进水管或与第一个好氧污泥床反应罐的底部或下部相通连。
2.如权利要求1所述的MOSB多级好氧污泥床反应器，其特征是：还包括排泥管;排泥管与若干个好氧污泥床反应罐的底部相通连;排泥管上设有堵头一或控制阀一。
3.如权利要求1所述的MOSB多级好氧污泥床反应器，其特征是：在若干个好氧污泥床反应罐的内部的下部还设有固液分离器;固液分离器为大口端朝上、小口端朝下的喇叭形管或为直立的圆形管，其向下的端口在好氧污泥床反应罐的内部与通连该好氧污泥床反应罐的底部或下部的进水管或连接管相通连。
4.如权利要求1所述的MOSB多级好氧污泥床反应器，其特征是：还包括排气管，排气管与若干个好氧污泥床反应罐的顶部相通连，排气管上设有堵头二或控制阀二。
5.根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：还包括氧气罐二和进气管二，氧气罐二通过进气管二与若干个连接管或与若干个好氧污泥床反应罐的底部或下部相通连。
6.如权利要求1所述的MOSB多级好氧污泥床反应器，其特征是：好氧污泥床反应罐包括罐壁、罐顶、罐底;罐壁为圆形管，罐顶和/或罐底为平截空心半球体或为平截空心圆锥体;圆形管罐壁的直径为200～2000mm，高度为1000～20000mm，高度和直径的比例为5～10。
7.如权利要求1所述的MOSB多级好氧污泥床反应器，其特征是：进水管和/或若干个连接管的内管壁上设有内螺旋体。
8.如权利要求1所述的MOSB多级好氧污泥床反应器，其特征是：在若干个连接管上设有增压泵。
9.如权利要求1所述的MOSB多级好氧污泥床反应器，其特征是：还包括回水管;排水管通过回水管与进水管和/或若干个连接管或若干个好氧污泥床反应罐的底部或下部相通连;回水管上设有污水泵二。
10.如权利要求1所述的MOSB多级好氧污泥床反应器，其特征是：串联连接的好氧污泥床反应罐的数量为四个以上。
说明书
MOSB多级好氧污泥床反应器
技术领域
本发明涉及一种污水好氧生物处理系统，尤其是一种MOSB多级好氧污泥床反应器。
背景技术
现有的污水好氧生物处理技术，无论是普通活性污泥法，还是序批式活性污泥法(SBR)、氧化沟、膜生物反应器(MBR)、生物吸附-氧化法(AB法)、曝气生物滤池(BAF)、生物转盘、生物接触氧化法、氧化塘法等，好氧生物处理都是在一个整体的上部开放式的空间内进行。
现有的污水好氧生物处理技术之所以在一个整体的上部开放式的空间内进行，主要原因在于都是采用自然空气曝气的方式供氧。由于氧气在自然空气中的浓度只有21%左右，进行自然空气曝气供氧时，污水获得溶解氧的效率很低，在一个整体的上部开放式的空间内曝气供氧有利于最大限度地保持自然空气和污水水体的持续接触，确保对污水水体的供氧量。
但现有的污水好氧生物处理技术仍存在以下不足。
1、污水好氧生物处理工艺的前端往往存在污水缺氧或厌氧生物处理的工艺，而污水缺氧或厌氧生物处理的过程中会产生臭气，经缺氧或厌氧生物处理后的污水在进行好氧生物处理时容易造成臭气的二次污染。
2、项目的污水处理能力基本固定，进行项目的规划、设计、施工、设备安装调试乃至运行时，各个阶段都需要一次性完成，进水负荷显著超过设计量时难以增加系统的处理能力，进水负荷显著低于设计量时又往往造成设备和运营成本的浪费。
3、项目的各个子系统和设备难以实现模块化。
4、项目的子系统或设备进行维修、维护时对整个系统的影响大，尤其是关键子系统或设备需要维修、维护时往往要关闭整个污水处理系统，严重影响项目运营。
发明人为克服现有的污水好氧生物处理技术的上述不足，研发出MOSB多级好氧污泥床反应器(MultilevelOxicSludgeBed)。
发明内容
以下是本发明公开的技术方案。
1、MOSB多级好氧污泥床反应器，其特征是：包括串联连接的多个好氧污泥床反应罐、污水泵一、进水管、排水管、连接管、氧气罐一、进气管一;污水泵一通过进水管与第一个好氧污泥床反应罐的底部或下部相通连;排水管与最后一个好氧污泥床反应罐的顶部或上部相通连;前一个好氧污泥床反应罐的顶部或上部通过连接管与后一个好氧污泥床反应罐上的底部或下部相通连;氧气罐一通过进气管一与进水管或与第一个好氧污泥床反应罐的底部或下部相通连。
2、根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：还包括排泥管;排泥管与若干个好氧污泥床反应罐的底部相通连;排泥管上设有堵头一或控制阀一。
3、根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：在若干个好氧污泥床反应罐的内部的下部还设有固液分离器;固液分离器为大口端朝上、小口端朝下的喇叭形管或为直立的圆形管，其向下的端口在好氧污泥床反应罐的内部与通连该好氧污泥床反应罐的底部或下部的进水管或连接管相通连。
4、根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：还包括排气管，排气管与若干个好氧污泥床反应罐的顶部相通连，排气管上设有堵头二或控制阀二。
5、根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：还包括氧气罐二和进气管二，氧气罐二通过进气管二与若干个连接管或与若干个好氧污泥床反应罐的底部或下部相通连。
6、根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：好氧污泥床反应罐包括罐壁、罐顶、罐底;罐壁为圆形管，罐顶和/或罐底为平截空心半球体或为平截空心圆锥体;圆形管罐壁的直径为200～2000mm，高度为1000～20000mm，高度和直径的比例为5～10。
7、根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：进水管和/或若干个连接管的内管壁上设有内螺旋体。
8、根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：在若干个连接管上设有增压泵。
9、根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：还包括回水管;排水管通过回水管与进水管和/或若干个连接管或若干个好氧污泥床反应罐的底部或下部相通连;回水管上设有污水泵二。
10、根据技术方案1所述的MOSB多级好氧污泥床反应器，其特征是：串联连接的好氧污泥床反应罐的数量为四个以上。
以下是本发明公开的技术方案的有益效果。
1、MOSB多级好氧污泥床反应器采用封闭式，污水中的臭气不会造成二次污染。
2、污水好氧生物处理的供氧方式为纯氧气供氧，缩短了污水溶氧时间，提高了溶氧效果。
3、污水和氧气输送管内的压力向好氧污泥床反应罐内传递，增加了好氧污泥床反应罐内的压力，从而提高了污水的溶氧率，同样提高了污水的溶氧效果。
4、纯氧气在封闭的空间内随污水从前一个好氧污泥床反应罐被输送到下一个好氧污泥床反应罐，避免了纯氧气的流失。
5、全部的好氧污泥床反应罐都采用上流式，有效利用了水力和气体提升的搅拌作用。
6、污水输送装置、纯氧输送装置和每一个好氧污泥床反应罐成为一个处理单元，实现了污水好氧生物处理系统的模块化。
7、通过连接管路的调整，在某个处理单元需要维修、维护时，可以在不影响整个系统运行的情况下进行。
8、好氧污泥床反应罐和纯氧输送装置的数量可以根据实际需要进行增减，也就是说，系统的污水处理规模不是固定不变的，而是可以随时调节的，使整个系统真正成为一个有机的生态系统。
