申请日2016.01.08
公开(公告)日2016.06.22
IPC分类号C02F11/12
摘要
本实用新型提供一种污泥浓缩滗水装置，包括设置在污泥池内的滗水器、与滗水器连接的出水管、用于控制污泥池内的上清液从污泥池排出的电控装置、以及设置在污泥池外的PLC控制器，所述滗水器为浮筒式滗水器，所述出水管伸出污泥池外，所述PLC控制器与电控装置电连接。本实用新型将浮筒式滗水器和抽水泵或电动阀门结合起来，在PLC程序控制下将污泥池内的上清液自动滗出，实现对水处理污泥的自动浓缩，相比目前常见的滗水器而言，可以有效减轻污泥干化的负荷，节约大量电能，提高污泥干化能力，同时，本实用新型的结构简单，不需要经常性维护。
权利要求书

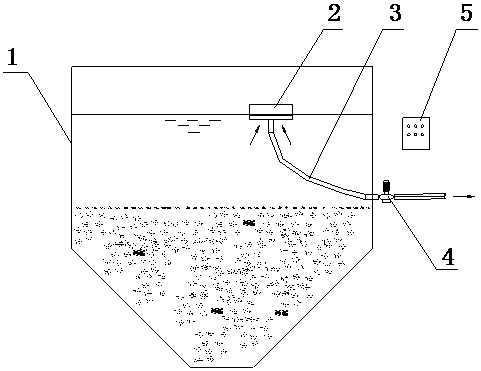

1.一种污泥浓缩滗水装置，其特征在于：包括设置在污泥池内的滗水器、与滗水器连接的出水管、用于控制上清液从污泥池排出的电控装置、以及设置在污泥池外的PLC控制器，所述滗水器为浮筒式滗水器，所述出水管伸出污泥池外，所述PLC控制器与电控装置电连接。
2.根据权利要求1所述的污泥浓缩滗水装置，其特征在于：所述电控装置为抽水泵，所述抽水泵设置在污泥池外，并且抽水泵与出水管相连。
3.根据权利要求1所述的污泥浓缩滗水装置，其特征在于：所述电控装置为电磁阀，所述电磁阀安装在出水管上。
4.根据权利要求1-3中任一项所述的污泥浓缩滗水装置，其特征在于：所述出水管为软管。
说明书
污泥浓缩滗水装置
技术领域
本实用新型属于污水处理设备技术领域，特别是涉及一种污泥浓缩滗水装置。
背景技术
滗水器是SBR(SequencingBatchReactorActivatedSludgeprocess，序列间歇式活性污泥法)工艺采用的定期排出清水设备，它具有能从静止的池表面将澄清水滗出，而不搅动沉淀污泥，确保出水水质的作用。目前国内污水处理中SBR滗水器主要以下几种：虹吸式、旋转式、自浮式和机械式，其中，国内应用广泛的为旋转式，但是目前常见的滗水器都存在以下不足：(1)结构复杂，能耗大，需要经常性维护;(2)需要手动逐级开启阀门的方式排出污泥池内的上清液，不能实现对水处理污泥的自动浓缩。
实用新型内容
鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种结构简单、能耗少、不需要经常性维护、并且能够实现对污泥自动浓缩的污泥浓缩滗水装置。
为实现上述目的及其他相关目的，本实用新型提供一种污泥浓缩滗水装置，包括设置在污泥池内的滗水器、与滗水器连接的出水管、用于控制污泥池内的上清液从污泥池排出的电控装置、以及设置在污泥池外的PLC控制器，所述滗水器为浮筒式滗水器，所述出水管伸出污泥池外，所述PLC控制器与电控装置电连接。
优选地，所述电控装置为抽水泵，所述抽水泵设置在污泥池外，并且抽水泵与出水管相连。
优选地，所述电控装置为电磁阀，所述电磁阀安装在出水管上。
优选地，所述出水管为软管。
如上所述，本实用新型的污泥浓缩滗水装置，具有以下有益效果：
本实用新型将浮筒式滗水器和抽水泵或电动阀门结合起来，在PLC程序控制下将污泥池内的上清液自动滗出，实现对水处理污泥的自动浓缩，相比目前常见的滗水器而言，可以有效减轻污泥干化的负荷，节约大量电能，提高污泥干化能力，同时，本实用新型的结构简单，不需要经常性维护。
