申请日2015.12.21
公开(公告)日2016.05.04
IPC分类号B01D29/01; B01D29/62
摘要
本实用新型公开了一种污水池智能隔离栏,包括一隔离网板，所述隔离网板上开设有一排以上的过滤网孔，每个过滤网孔的上端均设置一弧形沟槽，弧形沟槽自外向内呈倾斜状，位于隔离网板的后端面设置一挡板，该挡板正对每个过滤网孔位置均设置一漏水孔，每个漏水孔的上端均设置一活动顶针，所述活动顶针的头部设置于每个弧形沟槽内，位于隔离网板的顶部设置一电机，电机轴位于挡板的上端面，该电机轴上固定连接凸轮，所述电机的一侧隔离网板上安装一控制盒。本实用新型可对控制盒进行时间设定，利用电机上的凸轮下压挡板，使得挡板上的活动顶针进入到过滤网孔内，对堵塞的网孔进行自动清洁，防止网孔因为漂浮物不清理而堵塞的情况。

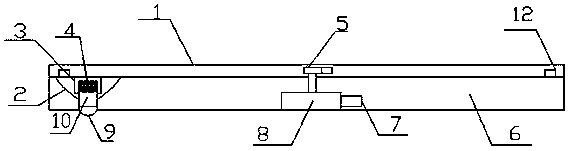

摘要附图
权利要求书
1.一种污水池智能隔离栏,其特征在于：包括一隔离网板，所述隔离网板上开设有一排以上的过滤网孔，每个过滤网孔的上端均设置一弧形沟槽，弧形沟槽自外向内呈倾斜状，位于隔离网板的后端面设置一挡板，该挡板正对每个过滤网孔位置均设置一漏水孔，每个漏水孔的上端均设置一活动顶针，所述活动顶针的头部设置于每个弧形沟槽内，位于隔离网板的顶部设置一电机，电机轴位于挡板的上端面，该电机轴上固定连接凸轮，所述电机的一侧隔离网板上安装一控制盒，所述控制盒内设置有用于控制电机工作的控制系统。
2.根据权利要求1所述的污水池智能隔离栏,其特征在于：所述控制系统包括一单片机，单片机的输入端设置有时间继电器，所述单片机的信号输出端接有一执行电路，该执行电路的信号输出端与电机的信号输入端连接，所述控制盒与电机均通过设置于控制盒内的电源模块供电，该电源模块为一可充电的锂电池。
3.根据权利要求1所述的污水池智能隔离栏,其特征在于：所述活动顶针包括一轴套，该轴套内设置一第一弹簧，第一弹簧的外侧端设置一顶杆，所述顶杆的外侧端设置一球形凹槽，该球形凹槽内均安装一滚珠，所述滚珠设置于弧形沟槽。
4.根据权利要求1所述的污水池智能隔离栏,其特征在于：所述过滤网板相对挡板一侧开设有两条纵向滑槽，所述挡板正对两条纵向滑槽位置设置有滑块，位于纵向滑槽的底部设置有第二弹簧，第二弹簧的上端与滑块的下端面相抵。
说明书
一种污水池智能隔离栏
技术领域
本实用新型涉及一种隔离栏，具体是涉及一种污水池智能隔离栏。
背景技术
在污水过滤中，隔离栏是常用到的初步过滤工具，其工作原理是通过过滤网孔过滤掉水中较大的漂浮物，因此，在实用时，很容易出现漂浮物堵塞过滤网孔的情况，此时会影响该隔离栏的正常使用，导致不能正常过滤，需要人工进行清理，增加劳动强度，且清理比较烦琐。
发明内容
本实用新型所要解决的技术问题是提供一种可对堵塞的网孔进行自动清洁，有效防止网孔因为漂浮物不清理而堵塞过滤网孔的情况。
本实用新型是通过以下技术方案来实现的：一种污水池智能隔离栏,包括一隔离网板，所述隔离网板上开设有一排以上的过滤网孔，每个过滤网孔的上端均设置一弧形沟槽，弧形沟槽自外向内呈倾斜状，位于隔离网板的后端面设置一挡板，该挡板正对每个过滤网孔位置均设置一漏水孔，每个漏水孔的上端均设置一活动顶针，所述活动顶针的头部设置于每个弧形沟槽内，位于隔离网板的顶部设置一电机，电机轴位于挡板的上端面，该电机轴上固定连接凸轮，所述电机的一侧隔离网板上安装一控制盒，所述控制盒内设置有用于控制电机工作的控制系统。
作为优选的技术方案，所述控制系统包括一单片机，单片机的输入端设置有时间继电器，所述单片机的信号输出端接有一执行电路，该执行电路的信号输出端与电机的信号输入端连接，所述控制盒与电机均通过设置于控制盒内的电源模块供电，该电源模块为一可充电的锂电池。
作为优选的技术方案，所述活动顶针包括一轴套，该轴套内设置一第一弹簧，第一弹簧的外侧端设置一顶杆，所述顶杆的外侧端设置一球形凹槽，该球形凹槽内均安装一滚珠，所述滚珠设置于弧形沟槽。
作为优选的技术方案，所述过滤网板相对挡板一侧开设有两条纵向滑槽，所述挡板正对两条纵向滑槽位置设置有滑块，位于纵向滑槽的底部设置有第二弹簧，第二弹簧的上端与滑块的下端面相抵。
本实用新型的有益效果是：本实用新型可对控制盒进行时间设定，利用电机上的凸轮下压挡板，使得挡板上的活动顶针进入到过滤网孔内，对堵塞的网孔进行自动清洁，防止网孔因为漂浮物不清理而堵塞的情况
