申请日2016.01.07
公开(公告)日2016.06.01
IPC分类号F04D29/22; F04D29/24
摘要
本实用新型提供一种船用生活污水粉碎泵的叶轮，所述叶轮为半开式叶轮，包括圆形结构的后盖板和弧形结构的多个叶片，多个叶片环形一体连接于后盖板的同一侧表面，叶片高度与后盖板厚度的和值为标准值H，叶片两端点的直线距离为0.75L，L表示叶片两端点的直线标准距离，且叶片的外侧端面平齐于后盖板的外圆面;所述叶片高度是叶片标准高度H1与调解值△H的和值，所述后盖板厚度是后盖板标准厚度H2与调解值△H的差值，且调解值△H不大于后盖板标准厚度H2的一半。本实用新型结构简单，设计合理，通过改变叶片两端点的标准长度、叶片的标准高度和后盖板的标准厚度，实现相邻叶片间流通面积的增大，降低堵塞现象的发生概率。
权利要求书
1.船用生活污水粉碎泵的叶轮，所述叶轮为半开式叶轮，包括圆形结构的后盖板和弧形结构的多个叶片，多个叶片环形一体连接于后盖板的同一侧表面，所述叶片高度与后盖板厚度的和值为标准值H，其特征在于，所述叶片两端点的直线距离为0.75L，L表示叶片两端点的直线标准距离，且叶片的外侧端面平齐于后盖板的外圆面。
2.根据权利要求1所述的船用生活污水粉碎泵的叶轮，其特征在于，所述叶片高度是叶片标准高度H1与调解值△H的和值，所述后盖板厚度是后盖板标准厚度H2与调解值△H的差值，且调解值△H不大于后盖板标准厚度H2的一半。
3.根据权利要求2所述的船用生活污水粉碎泵的叶轮，其特征在于，所述△H的取值范围为1-3mm。
4.根据权利要求3所述的船用生活污水粉碎泵的叶轮，其特征在于，所述△H的取值为2mm。
说明书
船用生活污水粉碎泵的叶轮
技术领域
本实用新型涉及船用生活垃圾的粉碎泵，具体地说是一种船用生活污水粉碎泵的叶轮。
背景技术
随着社会的不断发展，人们不仅对陆地的生态环境提出了更高的要求，而且对海洋的生态环境也投入了越来越多的关注。为防止船舶上产生的垃圾对海洋的污染，所有船舶在海上行驶时，必须满足MARPOL73/78《防污公约》的规定。
为了处理船舶上的生活垃圾，通常在船舶的排污水箱中放置粉碎泵，且粉碎泵的型号、规格根据船舶及排污水箱的大小来选择。目前，船舶排污水箱中的粉碎泵，在粉碎需要排出的生活垃圾时，粉碎泵的叶轮在工作过程中经常发生堵塞现象，清理麻烦，以致妨碍了正常粉碎工作的进行，降低了劳动效率。
发明内容
本实用新型的技术任务是解决现有技术的不足，提供一种船用生活污水粉碎泵的叶轮。
本实用新型解决其技术问题所采用的技术方案是：
船用生活污水粉碎泵的叶轮，所述叶轮为半开式叶轮，包括圆形结构的后盖板和弧形结构的多个叶片，多个叶片环形一体连接于后盖板的同一侧表面，所述叶片高度与后盖板厚度的和值为标准值H，所述叶片两端点的直线距离为0.75L，L表示叶片两端点的直线标准距离，且叶片的外侧端面平齐于后盖板的外圆面，即增大了相邻叶片内侧端部的距离，实现通过增大流通面积减小堵塞的目的。

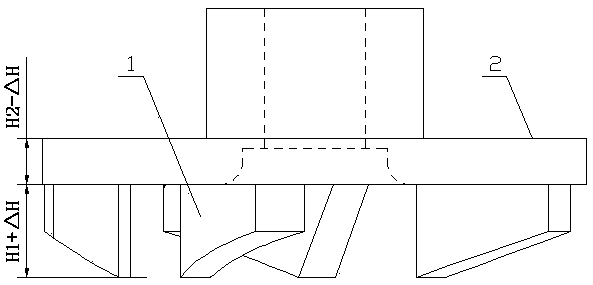

所述叶片高度是叶片标准高度H1与调解值△H的和值，所述后盖板厚度是后盖板标准厚度H2与调解值△H的差值，且调解值△H不大于后盖板标准厚度H2的一半，在叶片标准高度与后盖板标准厚度的和值不变的基础上，增大叶片高度，同时减小后盖板厚度，进一步实现增大相邻叶片间流通面积的目的，减小堵塞。
进一步的，所述△H的取值范围为1-3mm。
优选所述△H的取值为2mm。
本实用新型的船用生活污水粉碎泵的叶轮与现有技术相比所产生的有益效果是：
本实用新型结构简单，设计合理，通过改变叶片两端点的直线标准长度、叶片的标准高度和后盖板的标准厚度，实现相邻叶片间流通面积的增大，降低堵塞现象的发生概率。
