申请日2015.12.20
公开(公告)日2016.05.25
IPC分类号C02F1/04; C02F9/10; A47K11/00
摘要
本实用新型涉及一种对粪液混合物脱水处理的脱水器和洁具。该洁具包括用于粪液转移的动力装置;集便混合装置，收集器;还包括脱水器;连通该脱水器与收集器的补液管;和连通该脱水器的冷凝器。该脱水器，在其由保温层包围而成型的箱体内设有用于进行固液分离的气化室，所述气化室包括用于暂储液相物的容腔、设置于其下部的加热棒和温度传感器;围绕该气化室的外壁设有连通该气化室上部的蒸汽腔。本实用新型能节省洁具工作过程中的耗能。

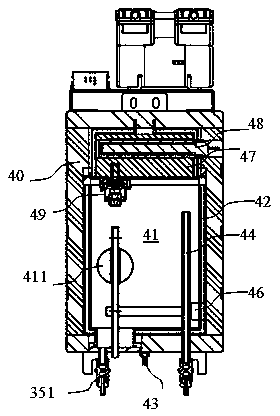

摘要附图
权利要求书
1.一种无害化资源化干式洁具的脱水器，在其由保温层包围而成型的箱体内设有用于使溶有固相物和臭气的液相物蒸发的气化室;其特征是：
围绕该气化室的外壁设有连通该气化室的蒸汽腔。
2.如权利要求1所述的无害化资源化干式洁具的脱水器，其特征是：
所述气化室包括用于暂储液相物的容腔、及设置于其下部的加热棒和温度传感器。
3.如权利要求2所述的无害化资源化干式洁具的脱水器，其特征是还包括：
设于该气化室上部的催化器，该催化器含直径小于1mm的球体状催化剂;
用于启动催化反应的加热棒，其内设有温度传感器;和
用于输送氧气进行催化反应的通气管。
4.如权利要求3所述的无害化资源化干式洁具的脱水器，其特征是：所述催化器下方设有消泡器。
5.如权利要求2所述的无害化资源化干式洁具的脱水器，其特征是还包括：
设于该气化室上部的VOC催化器。
6.一种无害化资源化干式洁具，包括用于粪液转移的动力装置和脱水器;其特征是：该脱水器如权利要求1~5之一所述。
7.如权利要求6所述的无害化资源化干式洁具，其特征是所述用于粪液转移的动力装置包括真空发生器和与该真空发生器连通的内设真空传感器的真空控制器。
说明书
对粪液混合物脱水处理的脱水器和洁具
技术领域
本实用新型涉及一种无害化资源化干式洁具，尤其涉及该洁具的脱水器。
背景技术
在专利文献CN104172975A里，公开了一种无害化资源化干式洁具，包括收集装置;冷凝器和脱水装置，该脱水装置包括循环泵、循环管、蒸汽室，在其二级分离阶段，液相物经蒸汽室内的蒸发管加热，产生蒸汽后排入到蒸汽管中流走。为了达到气化分离的效果，需保持对蒸发管长时间不断的加热，这对于电能的消耗是不容忽视的。这是现有技术的缺陷。
发明内容
本实用新型要解决的技术问题是提供一种减少电能消耗的无害化资源化干式洁具、脱水器。
本实用新型的无害化资源化干式洁具，包括用于粪液转移的动力装置;用于吸收粪液并与粉剂混合的集便混合装置，用于进行固液分离并收集粪便的收集器;其特征是还包括：
脱水器;连通该脱水器与收集器的补液管;和连通该脱水器的冷凝器。
所述脱水器，在其由保温层包围而成型的箱体内设有用于进行固液分离的气化室，所述气化室包括设置于其下部的加热棒和温度传感器;
围绕该气化室的外壁设有连通该气化室的蒸汽腔。
由于蒸汽腔内的高温蒸汽对气化室外壁的传热作用，气化室内的液相物在加热棒加热开始之前就已经吸收了大量的热能，因而将其加热至沸点所需的能量可大大减少，本实用新型能节省洁具工作过程中的耗能。
