申请日2016.01.20
公开(公告)日2016.06.08
IPC分类号E02D29/12
摘要
本实用新型公开了一种一体式注塑污水检查井，包括一体式并均为塑料材质的井座、横管、井座连接头和横管连接头，其中井座包括倒扣碗状的上半部和圆筒状的下半部，横管水平地连接在井座的下端且横管与井座内部相通，井座的下端与横管的连接处设有站立台阶，站立台阶上设有防滑结构，井座的上半部的内壁上设有挂环;井座连接头为竖直的筒状结构并设于井座的上端，横管连接头为两个并分设于横管的两端。与现有的砖砌或混凝土检查井相比，本实用新型具有好的抗腐蚀性，使用寿命长，密封性能好，不会对环境造成影响;质量轻，便于运输，维修方便;同时通过在井座具有防滑结构的站立台阶和井座内壁的挂环结构，为下井作业提供更大便利和安全保证。
权利要求书
1.一种一体式注塑污水检查井，其特征在于：包括一体式并均为塑料材质的井座、横管、井座连接头和横管连接头，其中：所述井座包括倒扣碗状的上半部和圆筒状的下半部，所述横管水平地连接在井座的下端且横管与井座内部相通，所述井座的下端与横管的连接处设有站立台阶，所述站立台阶上设有防滑结构，所述井座的上半部的内壁上设有挂环;所述井座连接头为竖直的筒状结构并设于井座的上端，所述横管连接头为两个并分设于横管的两端。
2.如权利要求1所述的一种一体式注塑污水检查井，其特征在于：所述防滑结构为交叉压纹。
3.如权利要求1所述的一种一体式注塑污水检查井，其特征在于：所述井座和横管的侧壁上均设有加强筋。
4.如权利要求1所述的一种一体式注塑污水检查井，其特征在于：所述横管的下部设有支座。
说明书
一种一体式注塑污水检查井
技术领域
本实用新型涉及排水设施领域，尤其是一种一体式注塑污水检查井。
背景技术
污水检查井是排水管道系统上为检查和清理管道而设立的窨井，同时还起连接管段和管道系统的通风作用。现有技术中的污水检查井一般用砖砌或者混凝土浇筑，由于这类污水检查井埋在地下受潮湿土壤和水汽、湿气浸泡、酸碱盐侵蚀极易腐蚀剥落而失去防水能力;且强度降低、易损坏，由于污水检查井通常都是沿道路两侧设置，一旦损坏不仅造成排水管无法排水造成排水瘫痪，给生产、生活带来不便，还影响城市道路交通通畅;同时，大量使用粘土砖造成粘土资源浪费，砖头、水泥的生产本身也是高耗能产业，大量使用砖头和水泥也不符合节能环保的时代发展趋势。
实用新型内容
针对现有技术中的上述问题，本实用新型提出了一种一体式注塑污水检查井。

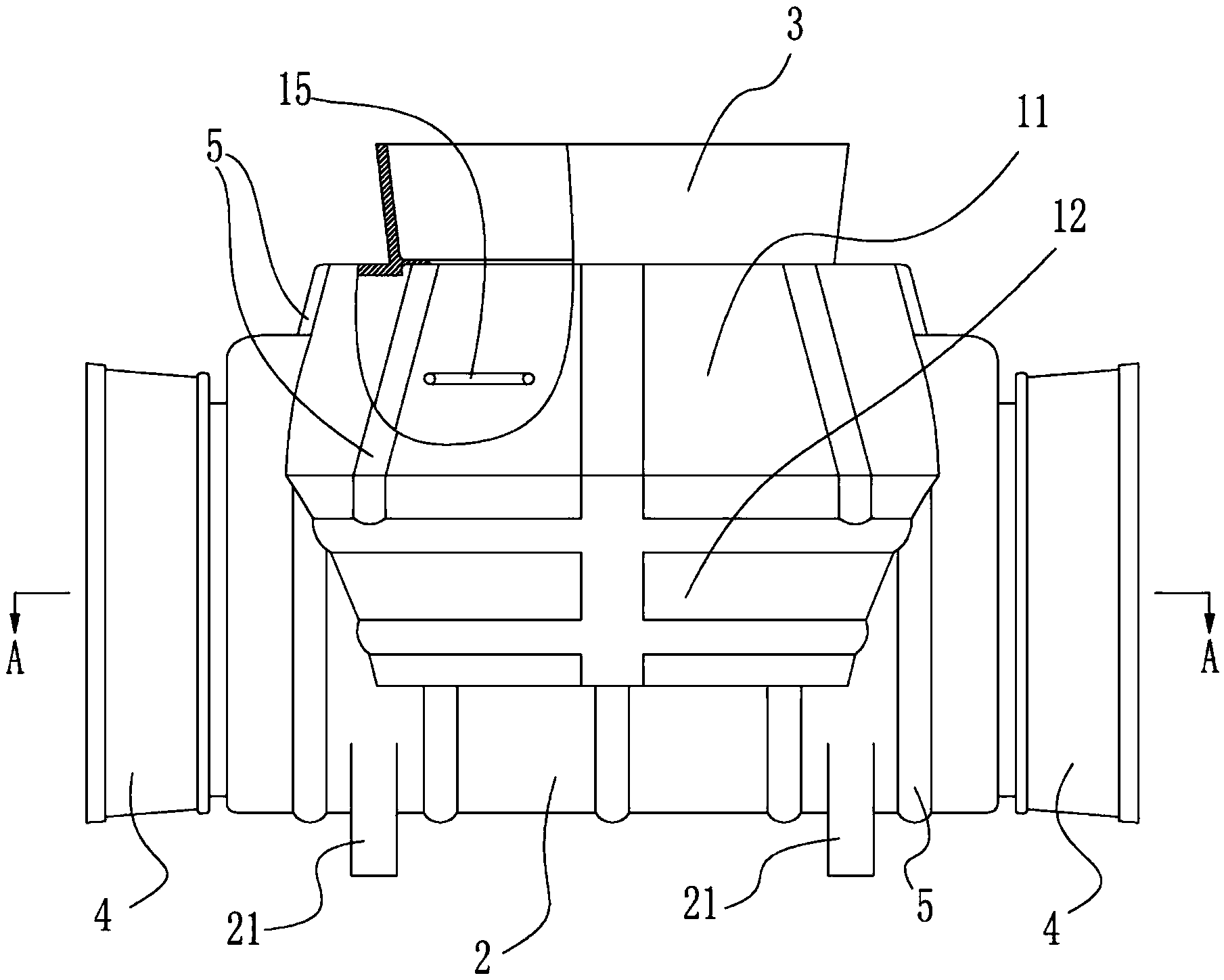

本实用新型的技术方案为：一种一体式注塑污水检查井，包括一体式并均为塑料材质的井座、横管、井座连接头和横管连接头，其中：所述井座包括倒扣碗状的上半部和圆筒状的下半部，所述横管水平地连接在井座的下端且横管与井座内部相通，所述井座的下端与横管的连接处设有站立台阶，所述站立台阶上设有防滑结构，所述井座的上半部的内壁上设有挂环;所述井座连接头为竖直的筒状结构并设于井座的上端，所述横管连接头为两个并分设于横管的两端。
进一步地，所述防滑结构为交叉压纹。
进一步地，所述井座和横管的侧壁上均设有加强筋。
进一步地，所述横管的下部设有支座。
与现有技术相比，本实用新型的有益效果是：
①本实用新型具有更好的抗腐蚀性，使用寿命更长;密封性能好，不会对环境造成影响;质量轻，便于运输，维修方便;
②本实用新型在井座内设置具有防滑结构的站立台阶，保障了工人作业时的人身安全;
③本实用新型在井座上半部的内壁设置挂环结构，可供工人作业时攀爬使用，也可供绑系安全绳，提高了方便性和安全性。
