申请日2015.12.18
公开(公告)日2016.08.03
IPC分类号C02F11/12
摘要
污泥脱水用螺旋挤压输送装置，包括筒体;挤压螺杆，该挤压螺杆的两端分别枢接于筒体的两端壁上，挤压螺杆内设置有供导热介质在其内流动的导热通道;固定在筒体的一个端壁上并套接在挤压螺杆一端的法兰盘，该法兰盘的内壁设置有两个环槽，该两环槽分别与导热通道的两端连通，法兰盘上设置有两个分别由两环槽延伸至法兰盘表面的连通孔;以及驱动组件，该驱动组件包括机体部分固定在筒体上的电机、安装在电机转轴上的主动带轮、安装在挤压螺杆上的从动带轮、以及同步的绕设于主动带轮和从动带轮外部的同步皮带。本实用新型在挤压螺杆中设置导热通道，在对污泥进行挤压输送的过程中，对污泥进行预热，提高了污泥的干化效率。

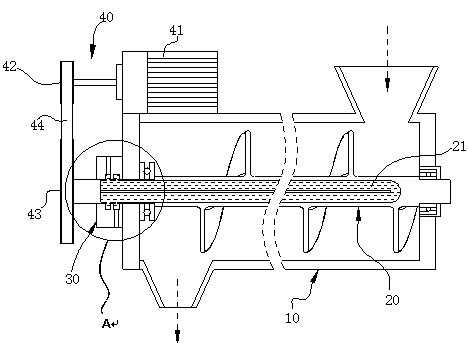

摘要附图
权利要求书
1.污泥脱水用螺旋挤压输送装置，其特征在于，包括，
筒体，筒体的一端设置有进料斗、另一端设置有出料斗;
设置于筒体内部的挤压螺杆，该挤压螺杆的两端分别枢接于筒体的两端壁上，挤压螺杆内设置有供导热介质在其内流动的导热通道;
固定在筒体的一个端壁上并套接在挤压螺杆一端的法兰盘，该法兰盘的内壁设置有两个环槽，该两环槽分别与导热通道的两端连通，法兰盘上设置有两个分别由两环槽延伸至法兰盘表面的连通孔;
以及驱动组件，该驱动组件包括机体部分固定在筒体上的电机、安装在电机转轴上的主动带轮、安装在挤压螺杆上的从动带轮、以及同步的绕设于主动带轮和从动带轮外部的同步皮带。
2.如权利要求1所述的污泥脱水用螺旋挤压输送装置，其特征在于，导热通道呈U形，挤压螺杆上设置有分别将导热通道U形的两端与两环槽导通的通孔。
3.如权利要求2所述的污泥脱水用螺旋挤压输送装置，其特征在于，通孔与环槽配合处的两侧分别设置有夹持于法兰盘和挤压螺杆之间的密封圈。
4.如权利要求1所述的污泥脱水用螺旋挤压输送装置，其特征在于，主动带轮的直径小于从动带轮的直径。
说明书
污泥脱水用螺旋挤压输送装置
技术领域
本实用新型涉及污泥干化技术领域，具体涉及一种污泥脱水用螺旋挤压输送装置。
背景技术
污泥干燥过程中，通常是采用螺旋输送装置将湿度较大的污泥输送至干燥装置中，现有的螺旋输送装置通常是包括筒体、置于筒体内的螺杆，筒体一端设置进料斗、另一端设置出料斗，将污泥投加到进料斗内，通过螺杆的转动，将污泥输送至出料斗;在后续的干燥处理过程中，由于需要对污泥进行加热，使污泥中的水分蒸发，达到干化的目的，目前的螺旋输送装置仅具备输送污泥的功能，不利于后续的干化工序。
实用新型内容
针对现有技术的不足，本实用新型的目的旨在提供一种污泥脱水用螺旋挤压输送装置，其能够在输送污泥时，对污泥进行预热，提高污泥的干化效率。
为实现上述目的，本实用新型采用如下技术方案：
污泥脱水用螺旋挤压输送装置，包括，
筒体，筒体的一端设置有进料斗、另一端设置有出料斗;
设置于筒体内部的挤压螺杆，该挤压螺杆的两端分别枢接于筒体的两端壁上，挤压螺杆内设置有供导热介质在其内流动的导热通道;
固定在筒体的一个端壁上并套接在挤压螺杆一端的法兰盘，该法兰盘的内壁设置有两个环槽，该两环槽分别与导热通道的两端连通，法兰盘上设置有两个分别由两环槽延伸至法兰盘表面的连通孔;
以及驱动组件，该驱动组件包括机体部分固定在筒体上的电机、安装在电机转轴上的主动带轮、安装在挤压螺杆上的从动带轮、以及同步的绕设于主动带轮和从动带轮外部的同步皮带。
导热通道呈U形，挤压螺杆上设置有分别将导热通道U形的两端与两环槽导通的通孔。
通孔与环槽配合处的两侧分别设置有夹持于法兰盘和挤压螺杆之间的密封圈。
主动带轮的直径小于从动带轮的直径。
本实用新型的有益效果在于：
相比于现有技术，本实用新型在挤压螺杆中设置导热通道，在对污泥进行挤压输送的过程中，对污泥进行预热，提高了污泥的干化效率。
