申请日2015.12.17
公开(公告)日2016.03.02
IPC分类号C02F9/08
摘要
本发明公开了一种污水处理电子监控操作系统，包括：污水反应池，清水池，中央控制器，在所述的污水反应池内设置了2个液位计，并且在所述的污水反应池内分别设置了CODCr传感器，BOD5传感器，SS传感器，色度传感器，PH传感器，温度传感器，所述的传感器通过数据线连接到中央控制器，本发明一种污水处理电子监控操作系统，能够使得污水采用电子精确计量装置加药进行反应，避免了水体的二次污染，污水排放能够满足国家标准。

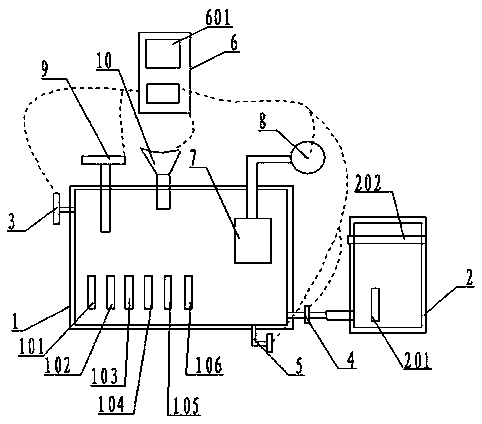

摘要附图
权利要求书
1.一种污水处理电子监控操作系统，其特征在于，包括：污水反应池，清水池，中央控制器，所述的污水反应池采用长方体或者正方体结构，污水反应池采用砖混凝土结构，采用半地下方式，在污水反应池内设置了2个液位计，并且在所述的污水反应池内分别设置了CODCr传感器，BOD5传感器，SS传感器，色度传感器，PH传感器，温度传感器，所述的传感器通过数据线连接到中央控制器，并且，在所述的污水反应池内设置了气浮设备，所述的气浮设备连接有风机，并在污水反应池内设置了搅拌机，在所述的污水反应池上设置了污水进口阀门，污水出口阀门和污泥出口阀门，所述的阀门采用电磁阀门结构，通过数据线与中央控制器连接，中央控制器控制着阀门的开启和关闭，所述的污泥出口阀门通过管道连接了污泥提升泵，所述的中央控制器连接设置了电控柜和稳压电源，在所述的污水处理池中间部分设置了加药装置，所述的加药装置连接了计量泵，在所述的清水池内设置了细菌含量测量仪，并且在清水池上设置了紫外线杀菌器。
2.根据权利要求1所述的一种污水处理电子监控操作系统，其特征在于,所述的搅拌机数量为4台。
3.根据权利要求1所述的一种污水处理电子监控操作系统，其特征在于,所述的中央控制器设置了监测显示屏，监测显示屏采用液晶显示器。
说明书
一种污水处理电子监控操作系统
技术领域
本发明涉及电子设备领域，特别是涉及一种污水处理电子监控操作系统。
背景技术
随着中国工业经济的发展，在原先粗放经济的模式下，水体受到了不同程度的污染，现在，我国对大气，水资源的污染整治力度很大，任何行业的污水需要经过处理达标后才能排放入江河湖泊中，当前的废水处理行业面广，废水中杂质多，很多含有有机物，高蛋白，重金属离子，甚至污水中含有剧毒物质，污水必须经过严格按量处理，原先的污水处理大多采用物理加化学方法，先采用预处理去除悬浮物质，在加入酸碱反应，产生沉淀，沉淀物质通过污泥排出，在加入酸碱反应中都是采用粗放加药处理，容易引起水体的二次污染。
发明内容
本发明主要解决的技术问题是提供一种污水处理电子监控操作系统，能够对污水水质进行实时监控，采用电子计量方法精确加药，避免了污水处理的二次污染，使得污水排放达到国家标准。
所述的一种污水处理电子监控操作系统，包括：污水反应池，清水池，中央控制器，所述的污水反应池采用长方体或者正方体结构，污水反应池采用砖混凝土结构，采用半地下方式，为了精确测量污水的容积，在所述的污水反应池内设置了2个液位计，并且在所述的污水反应池内分别设置了CODCr传感器，BOD5传感器，SS传感器，色度传感器，PH传感器，温度传感器，所述的传感器通过数据线连接到中央控制器，传感器把污水反应池内测量的数据及时反馈给中央控制器。
并且，在所述的污水反应池内设置了气浮设备，所述的气浮设备连接有风机，并在污水反应池内设置了搅拌机，气浮设备和搅拌机的目的是使得药液和污水通过曝气混合，充分进行反应，反应更加彻底。
一种优选技术方案，所述的搅拌机数量为4台。
在所述的污水反应池上设置了污水进口阀门，污水出口阀门和污泥出口阀门，所述的阀门采用电磁阀门结构，通过数据线与中央控制器连接，中央控制器控制着阀门的开启和关闭，从而使得污水池充分反应后，污水排出，所述的污泥出口阀门通过管道连接了污泥提升泵，通过污泥提升泵动力，把污泥排出污水处理池。
污泥外运后，再开启进污水阀门，使得污水处理运用间歇模式，既节约了时间，又保证了处理污水的质量。
所述的CODCr传感器，BOD5传感器，测量有机物废水的处理的程度。所述的SS传感器测量悬浮杂质的浓度，所述的色度传感器测量经过絮凝剂沉淀脱色后废水的浓度，所述的PH传感器和温度传感器分别测量污水的PH和温度，传感器把数据传送给中央控制器，中央控制器进行计算和汇总，达到一定数值，污水出口阀门开启，废水进入到清水池。
为了保持污水处理系统的平稳，所述的中央控制器连接设置了电控柜和稳压电源，满足中央控制器的电压要求。
在所述的污水处理池中间部分设置了加药装置，所述的加药装置连接了计量泵，所述的加药装置包括絮凝剂加药设备，加酸装置，加碱装置，加破络合剂装置，所述的絮凝剂采用碱式氯化铝并加入聚丙烯酰铵，所述的加碱装置采用氢氧化钠，氢氧化钙，加酸装置采用盐酸。
在所述的清水池内设置了细菌含量测量仪，用于显示清水的处理程度，并且在清水池上设置了，紫外线杀菌器，通过紫外线杀菌器进一步杀死废水中的细菌，紫外线杀菌器选用波为254mm,,杀菌率为99%。
一种优选技术方案，所述的中央控制器设置了监测显示屏，监测显示屏采用液晶显示器，实时显示加药过程中传感器数据的变化，做到防止加入药液过量。
本发明的有益效果是：本发明一种污水处理电子监控操作系统，能够使得污水采用电子精确计量装置加药进行反应，避免了水体的二次污染，污水排放能够满足国家标准，污水处理可靠性高，同时操作容易，减少了人力成本。
