申请日2015.12.17
公开(公告)日2016.05.25
IPC分类号C02F1/04
摘要
本实用新型的目的在于节能型废水处理装置，即利用热泵压缩机的高能效比特性和吸收式空调真空沸腾的原理相结合，设计出一种简单易操作、高能效的废水处理装置。

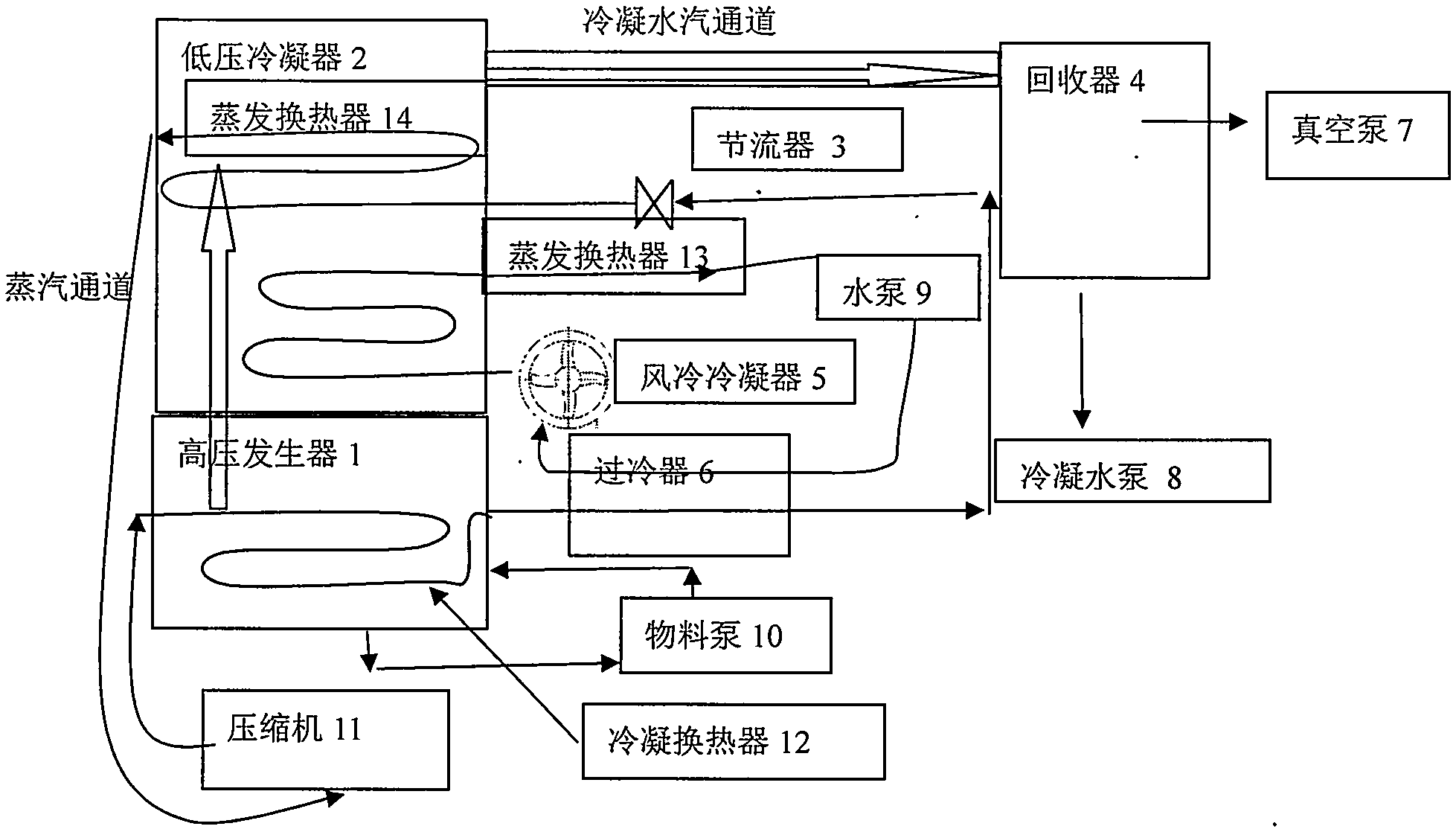

摘要附图
权利要求书
1.一种节能型废水处理装置，包括高压发生器(1)、低压冷凝器(2)、节流器(3)、回收器(4)、风冷冷凝器(5)、过冷器(6)、真空泵(7)、冷凝水泵(8)、水泵(9)物料泵(10)、压缩机(11)组成，其特征在于：1)高压发生器中装有冷媒盘管即冷凝换热器(12)且低压冷凝器中装有冷媒盘管即蒸发换热器(13)及蒸发换热器(14);压缩机(11)、冷凝换热器(12)、节流器(3)、蒸发换热器(14)组成一个冷媒循环回路;3)风冷冷凝器(5)、蒸发换热器(13)、水泵(9)以及过冷器(6)中相应的换热管路组成一个换热循环;4)蒸汽流动回路依次由高压发生器中发生，进入低压冷凝器冷凝然后经过冷凝汽水管路进入回收器，最终由冷凝水泵排除。
说明书
一种节能型废水处理装置
技术领域
本专利涉及环保、热泵、化工领域。
背景技术
纯净的水在经过使用后改变了原来的物理性质或化学性质，成为了含有不同种类杂质的废水。化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。
化工废水中的污染物质是多种多样的，所以往往不可能用一种处理单元就能够把所有的污染物质去除干净。一般一种废水往往需要通过由几种方法和几个处理单元组成的处理系统处理后，才能够达到排放要求，并且能源消耗巨大，目前很多厂家采取的蒸汽蒸馏的方法被广泛的应用，但是蒸汽的巨大能源消耗对厂家来说是一笔巨大的开支。
本发明的目的在于一种节能型废水处理装置，能够节能的前提下高效处理化工废水。
发明内容
本发明要解决的技术问题在于提供节能型废水处理装置，即高效节能的热泵处理装置。
为实现上述系统，其技术方案如下：一种节能型废水处理装置，包括高压发生器(1)、低压冷凝器(2)、节流器(3)、回收器(4)、风冷冷凝器(5)、过冷器(6)、真空泵(7)、冷凝水泵(8)、水泵(9)物料泵(10)、压缩机(11)。
并且：1)高压发生器中装有冷媒盘管即冷凝换热器(12)且低压冷凝器中装有冷媒盘管即蒸发换热器(13)及蒸发换热器(14);压缩机(11)、冷凝换热器(12)、节流器(3)、蒸发换热器(14)组成一个冷媒循环回路;3)风冷冷凝器(5)、蒸发换热器(13)、水泵(9)以及过冷器(6)中相应的换热管路组成一个换热循环;4)蒸汽流动回路依次由高压发生器中发生，进入低压冷凝器冷凝然后经过冷凝汽水管路进入回收器，最终由冷凝水泵排除。
