申请日2016.01.05
公开(公告)日2016.03.02
IPC分类号C02F9/06; C02F103/16
摘要
本发明涉及一种电镀污水过滤装置，包括二次电解池、过滤缸、药水罐和控制器，二次电解池包括主电解槽和参比电极槽，滤缸包括离心分离室和滤芯分离室，离心分离室内设有离心桶和第二电机，离心桶内设有隔絮网桶，滤芯分离室内设有若干滤芯;本发明污水处理效果好，效率高，利于提高环保节能效果。
权利要求书
1.一种电镀污水过滤装置，包括二次电解池、过滤缸、药水罐和控制器，其特征为，所述二次电解池包括主电解槽和参比电极槽，所述主电解槽和参比电极槽之间设有第一连接管，所述主电解槽内设有阳电极和阴电极，所述主电解槽上设有进污口和第一水泵，所述第一水泵上设有第一电机，所述第一水泵连接有第一抽水管和第一输水管，所述第一抽水管置于主电解槽内;
所述过滤缸包括离心分离室和滤芯分离室，所述第一输水管与离心分离室相连，所述离心分离室内设有离心桶和第二电机，所述离心桶与第二电机相连，所述离心桶内壁上设有若干凹槽，所述若干凹槽均匀间隔设置，所述凹槽内设有活性炭包，所述凹槽开口处设有遮挡网，所述离心桶内设有隔絮网桶，所述隔絮网桶与离心桶同轴设置，所述离心分离室上设有第二水泵，所述第二水泵上设有第三电机，所述第二水泵连接有第二抽水管和第二输水管，所述第二抽水管置于隔絮网桶内，所述第二输水管连接有弯头;
所述滤芯分离室内设有若干滤芯，所述滤芯具有开口，所述若干滤芯的开口在一条直线上相连排列，所述弯头与若干滤芯的开口对应设置，所述滤芯由一层滤网和二层滤网组成，所述二层滤网设置于一层滤网内，所述一层滤网和二层滤网轴截面均为三角形，所述滤芯分离室底部设有第二连接管，所述第二连接管与药水罐相连，所述第一连接管和第二连接管上均设有电磁阀，所述电磁阀、第一电机、第二电机和第三电机均与控制器电连接。
2.如权利要求1所述的一种电镀污水过滤装置，其特征为，所述第一连接管上设有温度测定器。
3.如权利要求1所述的一种电镀污水过滤装置，其特征为，所述二次电解池、过滤缸和药水罐底部设有支撑座，所述支撑座上设有滑轮，所述滑轮上设有卡扣。
说明书
一种电镀污水过滤装置
技术领域
本发明涉及一种电镀污水过滤装置，属于电镀设备技术领域。
背景技术
现有技术中的电镀过滤装置是通过泵浦将有杂质的药水压到过滤机桶里，经过滤芯过滤去除杂质，从而得到高精的干净的药水的装置，而电镀废水中含有大量的有机物，使用化学法无法处理有机物，由于电镀废水中含有大量重金属，导致生化细菌无法存活，不能降解有机物，化学法处理后的废水COD较高，大分子的络合物或螯合物，利用化学法无法将重金属与络合剂分离，为此常采用二次电解处理，然而使电镀污水中产生大量絮凝物，至使目前的电镀污水过滤装置，普通的过滤方式容易引起堵塞等，无法较好地去除杂质。
发明内容
本发明的目的是针对现有技术的缺陷，提供一种电镀污水过滤装置，污水处理效果好，效率高，利于提高环保节能效果。
本发明是通过如下的技术方案予以实现的：
一种电镀污水过滤装置，包括二次电解池、过滤缸、药水罐和控制器，其中，所述二次电解池包括主电解槽和参比电极槽，所述主电解槽和参比电极槽之间设有第一连接管，所述主电解槽内设有阳电极和阴电极，所述主电解槽上设有进污口和第一水泵，所述第一水泵上设有第一电机，所述第一水泵连接有第一抽水管和第一输水管，所述第一抽水管置于主电解槽内;
所述过滤缸包括离心分离室和滤芯分离室，所述第一输水管与离心分离室相连，所述离心分离室内设有离心桶和第二电机，所述离心桶与第二电机相连，所述离心桶内壁上设有若干凹槽，所述若干凹槽均匀间隔设置，所述凹槽内设有活性炭包，所述凹槽开口处设有遮挡网，所述离心桶内设有隔絮网桶，所述隔絮网桶与离心桶同轴设置，所述离心分离室上设有第二水泵，所述第二水泵上设有第三电机，所述第二水泵连接有第二抽水管和第二输水管，所述第二抽水管置于隔絮网桶内，所述第二输水管连接有弯头;
所述滤芯分离室内设有若干滤芯，所述滤芯具有开口，所述若干滤芯的开口在一条直线上相连排列，所述弯头与若干滤芯的开口对应设置，所述滤芯由一层滤网和二层滤网组成，所述二层滤网设置于一层滤网内，所述一层滤网和二层滤网轴截面均为三角形，所述滤芯分离室底部设有第二连接管，所述第二连接管与药水罐相连，所述第一连接管和第二连接管上均设有电磁阀，所述电磁阀、第一电机、第二电机和第三电机均与控制器电连接。
上述一种电镀污水过滤装置，其中，所述第一连接管上设有温度测定器。
上述一种电镀污水过滤装置，其中，所述二次电解池、过滤缸和药水罐底部设有支撑座，所述支撑座上设有滑轮，所述滑轮上设有卡扣。
本发明的有益效果为：

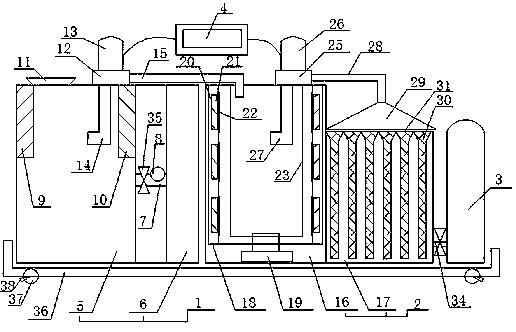

本发明的工作方式为：电镀污水进入二次电解池的主电解池进行二次电解重金属与络合剂，产生絮凝物，含絮凝物的污水由第一水泵抽入过滤缸的离心分离室，离心桶离心分离并通过活性炭吸附，大部分絮凝物由隔絮网桶阻隔，随后第二水泵抽取隔絮网桶内部水，由弯头进入滤芯分离室，由若干滤芯进行二次过滤，随后流入药水罐储存收集，以控制器控制电磁阀、第一电机、第二电机和第三电机可实现全程控制。
参比电极槽可起到保护阴、阳电极的作用，温度测定器可显示电解温度情况;支撑座连接滑轮，可实现整体移动，更方便储藏和应用。
综上，本发明污水处理效果好，效率高，利于提高环保节能效果。
