申请日2016.01.05
公开(公告)日2016.08.24
IPC分类号C02F9/04
摘要
本实用新型涉及一种新型矿井水处理设备，其包括平流池、沉淀池、石英砂滤池、清水回用池、污泥池、板框压滤机、加药装置以及二氧化氯发生器;其中，所述平流池、沉淀池、石英砂滤池和清水回用池依次连接;所述平流池还连接至污泥池;所述沉淀池和污泥池分别连接至板框压滤机;所述加药装置连接至平流池;所述二氧化氯发生器连接清水回用池。本实用新型的新型矿井水处理设备具有结构简单，处理效率高，成本低且能够对矿井水回用，节约水资源等诸多优点。
权利要求书
1.一种新型矿井水处理设备，其特征在于：包括平流池、沉淀池、石英砂滤池、清水回用池、污泥池、板框压滤机、加药装置以及二氧化氯发生器;其中，所述平流池、沉淀池、石英砂滤池和清水回用池依次连接;所述平流池还连接至污泥池;所述沉淀池和污泥池分别连接至板框压滤机;所述加药装置连接至平流池;所述二氧化氯发生器连接清水回用池;所述石英砂滤池和清水回用池之间的管道上安装有流量计和浊度仪;所述板框压滤机通过一回水管连接至石英砂滤池。
说明书
一种新型矿井水处理设备
【技术领域】
本实用新型涉及一种污水处理系统，具体涉及一种新型矿井水处理设备，属于环保设备技术领域。
【背景技术】
众所周知，在矿井开采的过程中，不可避免地会产生大量的矿井水。一方面，由于矿井水中含有大量的悬浮物、盐分等物质，且矿井水中的色度、浊度、COD以及SS指标都严重超过国家排放标准，随意排放将导致生态环境的破坏;另一方面，矿井水的随意排放也造成了水资源的浪费。因此，对矿井水进行处理势在必行。
因此，为解决上述问题，确有必要提供一种创新的新型矿井水处理设备，以克服现有技术中的所述缺陷。
【实用新型内容】
为解决上述问题，本实用新型的目的在于提供一种结构简单，处理效率高，成本低且能够对矿井水回用的新型矿井水处理设备。

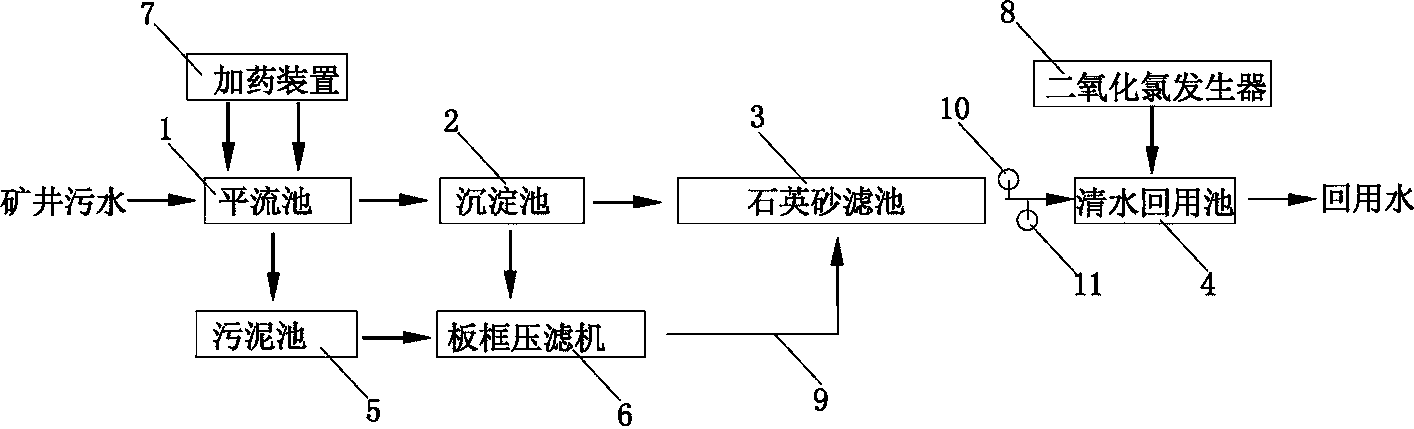

为实现上述目的，本实用新型采取的技术方案为：一种新型矿井水处理设备，其包括平流池、沉淀池、石英砂滤池、清水回用池、污泥池、板框压滤机、加药装置以及二氧化氯发生器;其中，所述平流池、沉淀池、石英砂滤池和清水回用池依次连接;所述平流池还连接至污泥池;所述沉淀池和污泥池分别连接至板框压滤机;所述加药装置连接至平流池;所述二氧化氯发生器连接清水回用池。
本实用新型的新型矿井水处理设备进一步设置为：所述石英砂滤池和清水回用池之间的管道上安装有流量计和浊度仪。
本实用新型的新型矿井水处理设备还设置为：所述板框压滤机通过一回水管连接至石英砂滤池。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的新型矿井水处理设备具有结构简单，处理效率高，成本低且能够对矿井水回用，节约水资源等诸多优点。
