申请日2016.01.05
公开(公告)日2016.09.07
IPC分类号C02F9/14; C02F3/06; C02F1/50; C02F1/44
摘要
本实用新型提供一种全自动一体式MBR膜污水处理设备，包括供污水接入的水解酸化池、与该水解酸化池连接导通的接触氧化池、与该接触氧化池连接导通的MBR膜反应池、与该MBR膜反应池连接导通的消毒池、曝气装置以及消毒清洗装置，污水经过水解酸化、接触氧化等生化处理后，进入MBR膜反应池。利用MBR的高效膜分离技术将污水中的微生物截留，使池中的活性污泥浓度大增加，达到很高的水平，因此，反应器的溶积负荷大，设备紧凑，占地少。MBR膜对生化反应池内的含泥污水进行过滤，实现泥水分离，可替代传统工艺中的二沉池，节省占地。而且由于膜的高过滤精度，保证了出水水质，出水可直接排放。
权利要求书

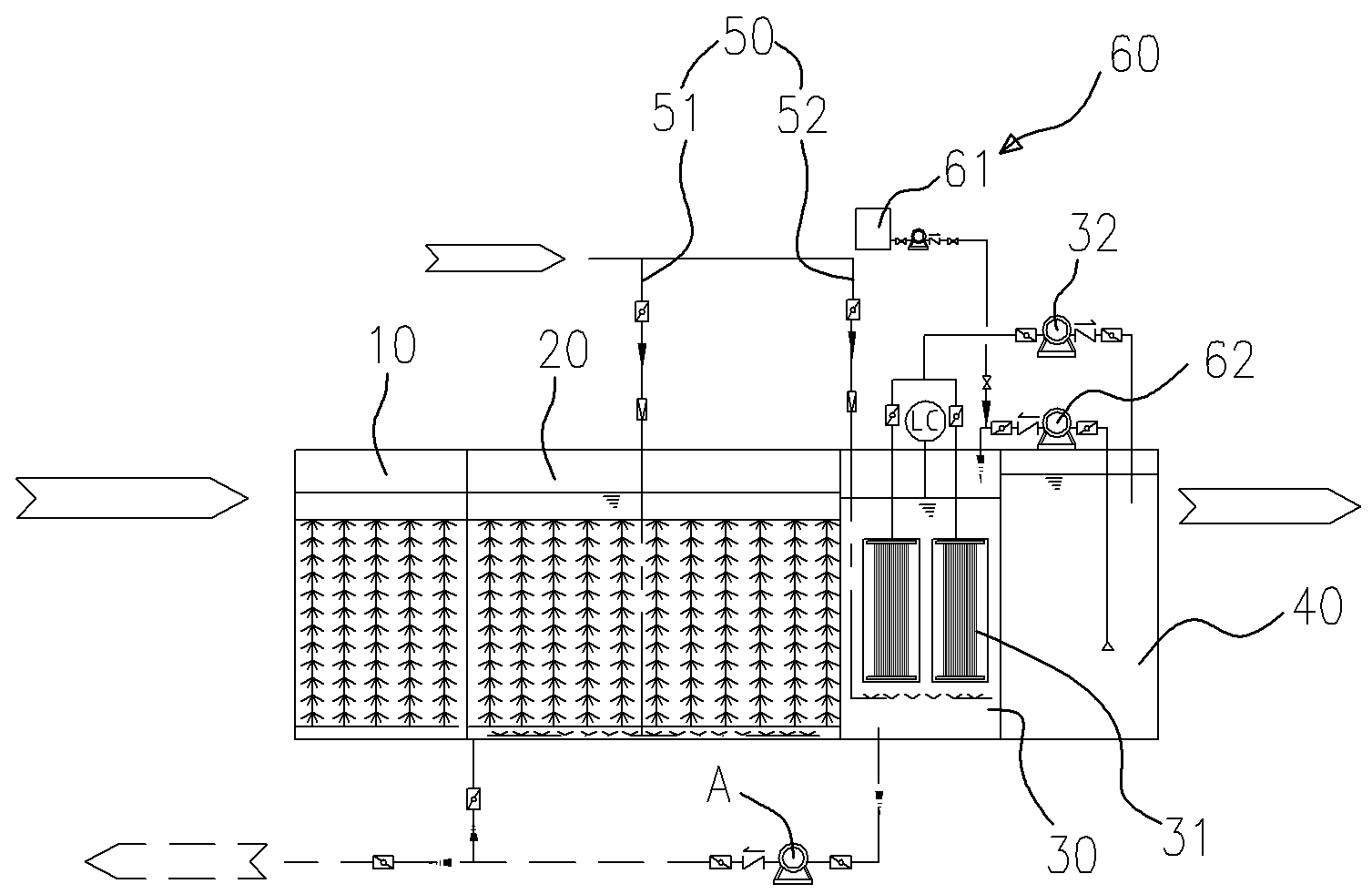

1.一种全自动一体式MBR膜污水处理设备，其特征在于：包括供污水接入的水解酸化池、与该水解酸化池连接导通的接触氧化池、与该接触氧化池连接导通的MBR膜反应池、与该MBR膜反应池连接导通的消毒池、曝气装置以及消毒清洗装置，其中，该曝气装置包括伸入至该接触氧化池内部的第一曝气管以及伸入至该MBR膜反应池内部的第二曝气管，该消毒清洗装置包括加药装置以及清洗泵，该清洗泵通过水管分别伸入至该MBR膜反应池、该消毒池中，该加药装置与该清洗泵连接。
2.如权利要求1所述的一种全自动一体式MBR膜污水处理设备，其特征在于，该MBR膜反应池的底部连接有污泥回流泵，该污泥回流泵通过水管与该接触氧化池对接。
3.如权利要求2所述的一种全自动一体式MBR膜污水处理设备，其特征在于，该MBR膜反应池中设置有MBR膜以及与该MBR膜连接的产水泵，该产水泵通过水管接入至该消毒池内部。
说明书
一种全自动一体式MBR膜污水处理设备
技术领域
本实用新型涉及一种污水处理设备，更具体而言是指一种全自动一体式MBR膜污水处理设备。
背景技术
一般的污水处理设备，会经过预处理+活性污泥法+沉淀+过滤，这四个步骤。单体设备较多、需单独设置沉淀池和快滤池;活性污泥法，产泥多，对污泥处理系统造成一定负担;系统采用人工操作，复杂麻烦，设备占地大，出水不能作回用，且系统抗冲击能力较差。
实用新型内容
本实用新型的主要目的在于提供一种全自动一体式MBR膜污水处理设备，污水经过水解酸化、接触氧化等生化处理后，进入MBR膜反应池。利用MBR的高效膜分离技术将污水中的微生物截留，使池中的活性污泥浓度大增加，达到很高的水平，因此，反应器的溶积负荷大，设备紧凑，占地少。MBR膜对生化反应池内的含泥污水进行过滤，实现泥水分离，可替代传统工艺中的二沉池，节省占地。而且由于膜的高过滤精度，保证了出水水质，出水可直接排放。
本实用新型采用的技术方案为：一种全自动一体式MBR膜污水处理设备，包括供污水接入的水解酸化池、与该水解酸化池连接导通的接触氧化池、与该接触氧化池连接导通的MBR膜反应池、与该MBR膜反应池连接导通的消毒池、曝气装置以及消毒清洗装置，其中，该曝气装置包括伸入至该接触氧化池内部的第一曝气管以及伸入至该MBR膜反应池内部的第二曝气管，该消毒清洗装置包括加药装置以及清洗泵，该清洗泵通过水管分别伸入至该MBR膜反应池、该消毒池中，该加药装置与该清洗泵连接。
该MBR膜反应池的底部连接有污泥回流泵，该污泥回流泵通过水管与该接触氧化池对接。
该MBR膜反应池中设置有MBR膜、以及与该MBR膜连接的产水泵，该产水泵通过水管接入至该消毒池内部。
本实用新型的有益效果为：本实用新型在结构上包括供污水接入的水解酸化池、与该水解酸化池连接导通的接触氧化池、与该接触氧化池连接导通的MBR膜反应池、与该MBR膜反应池连接导通的消毒池、曝气装置以及消毒清洗装置，其中，该曝气装置包括伸入至该接触氧化池内部的第一曝气管以及伸入至该MBR膜反应池内部的第二曝气管，该消毒清洗装置包括加药装置以及清洗泵，该清洗泵通过水管分别伸入至该MBR膜反应池、该消毒池中，该加药装置与该清洗泵连接。污水经过水解酸化、接触氧化等生化处理后，进入MBR膜反应池。利用MBR的高效膜分离技术将污水中的微生物截留，使池中的活性污泥浓度大增加，达到很高的水平，因此，反应器的溶积负荷大，设备紧凑，占地少。MBR膜对生化反应池内的含泥污水进行过滤，实现泥水分离，可替代传统工艺中的二沉池，节省占地。而且由于膜的高过滤精度，保证了出水水质，出水可直接排放。
