申请日2015.12.16
公开(公告)日2016.04.20
IPC分类号C02F1/20; C02F9/02
摘要
本发明公开了一种处理兰炭废水的装置，属于煤低温干馏制备兰炭过程中废水处理技术领域，包括通过管路依次相连的汽提室、冷凝器及冷凝箱;在汽提室的一侧侧壁上设有蒸汽管和进污水管，在另一侧侧壁底部设有净化室，净化室与汽提室接口处设有分子筛;在汽提室顶部设有冷压表，在汽提室内还设有用于分撒污水的分流板;所述分流板包括第一分流板、第二分流板、第三分流板和第四分流板，四块分流板两两交错设置在汽提室的内壁上。该装置结构简单，使用方便，节能环保，能够有效处理兰炭废水中的酚类及氨氮等物质，成本低。

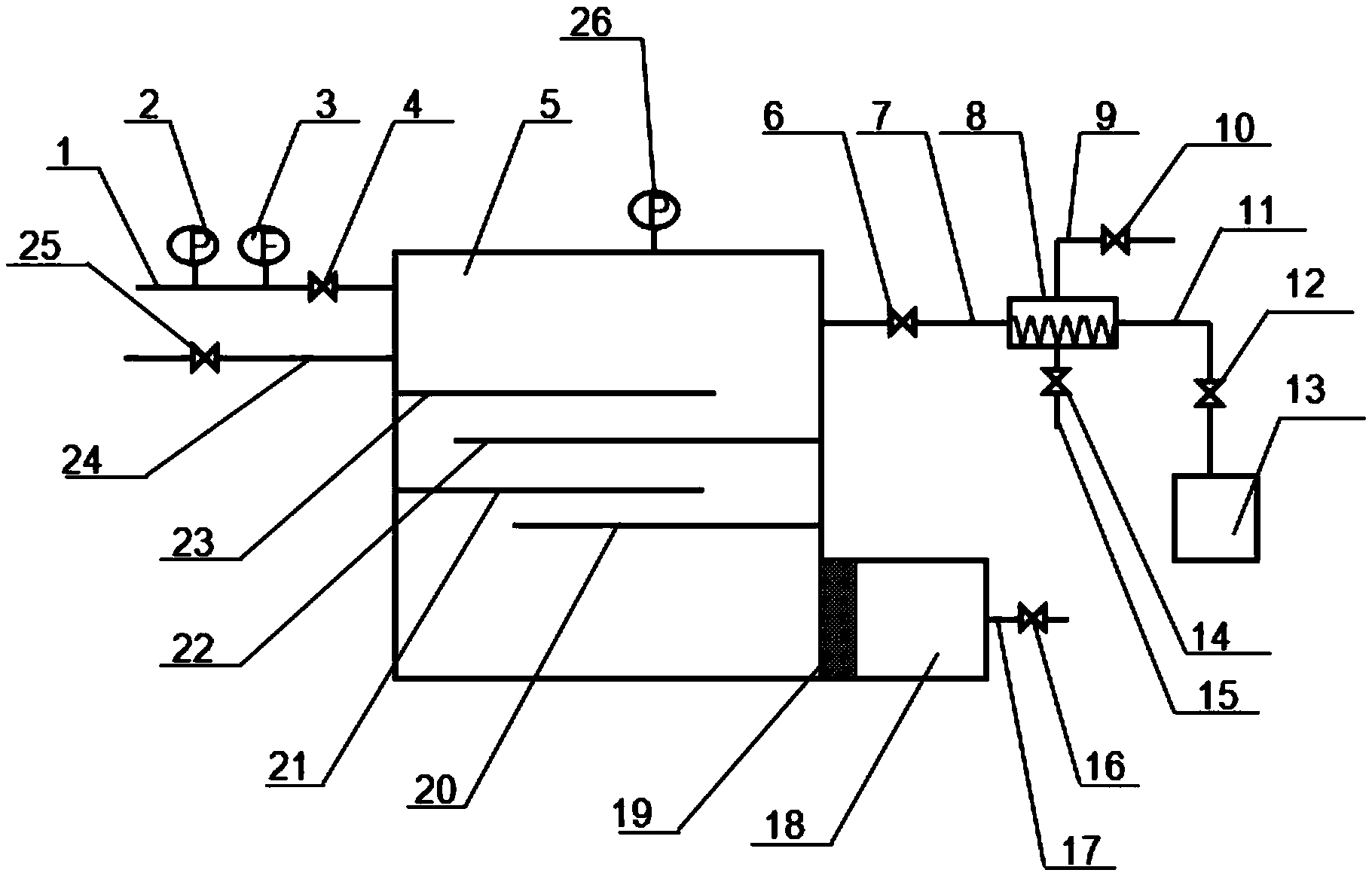

摘要附图
权利要求书
1.一种处理兰炭废水的装置，其特征在于，包括通过管路依次相连的汽提室(5)、冷凝器(8)及冷凝水箱(13);在汽提室(5)的一侧侧壁上设有蒸汽管(1)和进污水管(24)，在另一侧侧壁底部设有净化室(18)，净化室(18)与汽提室(5)接口处设有分子筛(19);在汽提室(5)顶部设有冷压表(26)，在汽提室(5)内还设有用于分撒污水的分流板;所述分流板包括第一分流板(20)、第二分流板(21)、第三分流板(22)和第四分流板(23)，四块分流板两两交错设置在汽提室(5)的内壁上。
2.根据权利要求1所述的一种处理兰炭废水的装置，其特征在于，在蒸汽管(1)上设有蒸汽压力表(2)、蒸汽流量计(3)及蒸汽阀(4)。
3.根据权利要求1所述的一种处理兰炭废水的装置，其特征在于，在进污水管(24)上还设有污水阀(25)。
4.根据权利要求1所述的一种处理兰炭废水的装置，其特征在于，在冷凝器(8)顶部设有冷水出水管(9)，在冷水出水管(9)上设有出水阀(10);在冷凝器(8)底部设有冷水进水管(15)，在冷水进水管(15)上设有进水阀(14)。
5.根据权利要求1所述的一种处理兰炭废水的装置，其特征在于，在净水室(18)侧壁上还设有净水管(17)，在净水管(17)上设有排净水阀(16)。
6.根据权利要求1所述的一种处理兰炭废水的装置，其特征在于，汽提室(5)通过排气管(7)与冷凝器(8)相连，且在排气管(7)上设有排气阀(6)。
7.根据权利要求1所述的一种处理兰炭废水的装置，其特征在于，冷凝器(8)通过冷凝管(11)与冷凝水箱(13)相连，且在冷凝管(11)上还设有冷凝阀(12)。
说明书
一种处理兰炭废水的装置
技术领域
本发明属于煤低温干馏制备兰炭过程中废水处理技术领域，涉及一种处理兰炭废水的装置。
背景技术
在陕西榆林神府的煤化工领域，煤利用技术的根本是采用煤低温干馏制备兰炭并将所排放的荒煤气冷凝产生煤焦油。在生产过程中会产生熄焦废水和冷凝煤焦油的废水，这些废水中含有氨氮和酚类物质，如果将这些污水排放入江河湖泊会严重污染水环境和土壤环境。同时，污水中的氨气和酚类气体容易挥发到大气环境中降低周围居民生活中的大气质量。尽管目前有许多水处理技术，但对兰炭废水中的有机大分子处理效果并不理想，而且还存在造价昂贵的缺点，有必要提出更有效的兰炭处理装置。
发明内容
为了克服上述现有技术存在的缺陷，本发明的目的在于提供一种处理兰炭废水的装置，该装置结构设计合理，使用方便，节能环保，能够有效处理兰炭废水中的酚类及氨氮等物质。
本发明是通过以下技术方案来实现：
一种处理兰炭废水的装置，包括通过管路依次相连的汽提室、冷凝器及冷凝箱;在汽提室的一侧侧壁上设有蒸汽管和进污水管，在另一侧侧壁底部设有净化室，净化室与汽提室接口处设有分子筛;在汽提室顶部设有冷压表，在汽提室内还设有用于分撒污水的分流板;所述分流板包括第一分流板、第二分流板、第三分流板和第四分流板，四块分流板两两交错设置在汽提室的内壁上。
在蒸汽管上设有蒸汽压力表、蒸汽流量计及蒸汽阀。
在进污水管上还设有污水阀。
在冷凝器顶部设有冷水出水管，在冷水出水管上设有出水阀;在冷凝器底 部设有冷水进水管，在冷水进水管上设有进水阀。
在净水室侧壁上还设有净水管，在净水管上设有排净水阀。
汽提室通过排气管与冷凝器相连，且在排气管上设有排气阀。
冷凝器通过冷凝管与冷凝箱相连，且在冷凝管上还设有冷凝阀。
与现有技术相比，本发明具有以下有益的技术效果：
本发明公开的处理兰炭废水的装置，向汽提室中通入水蒸气，并在汽提室的一侧侧壁底部设置净化室，汽提室和净化室的接口处设有分子筛，汽提室内还设有用于分撒污水的分流板，四块分流板两两交错设置在汽提室的内壁上。将兰炭废水置于汽提室中进行处理，同时向汽提室中通入水蒸气，若干个分流板能够有效扩大污水与水蒸汽的接触面积，有助于增强兰炭废水中氨气及酚类等易挥发气体从污水中分离出来，并溢入水蒸汽中，脱除了挥发性气体的污水再经过分子筛处理，能够除去杂质，最终转化为净水。含有挥发性气体的蒸汽则通过冷凝器收集在冷凝水箱中，以便再利用。该装置结构简单，使用方便，节能环保，能够有效处理兰炭废水中的酚类及氨氮等物质，成本低。
