申请日2015.11.30
公开(公告)日2016.08.03
IPC分类号E03F5/10; E03F5/00
摘要
本实用新型是一种用于污水池处理的浮体膜结构，其至少包括有支架、反吊膜;该浮体膜结构具有框架形的底部框架，所述底部框架的周边向上伸出有横跨底部框架的支架，所述支架构建为单管结构或桁架，支架下悬挂有反吊膜，且所述底部框架的边缘设置有向上伸出的抽气管。该浮体膜结构为构建污水池密封罩等废气处理设备的基本结构，可以依据实际情况进行多个浮体膜结构的组合，以使浮体膜结构能够适应于不同的应用场所，便于人们解决各种形状污水池的废气、臭气的收集处理问题，且具有良好的防腐效果。
权利要求书
1.一种用于污水池处理的浮体膜结构，其至少包括有支架、反吊膜;其特征在于该浮体膜结构具有框架形的底部框架，所述底部框架的周边向上伸出有横跨底部框架的支架，所述支架为单管结构或桁架，支架下悬挂有反吊膜，且所述底部框架的边缘设置有向上伸出的抽气管。
2.如权利要求1所述的用于污水池处理的浮体膜结构，其特征在于所述抽气管具有至少一个以上，且所述抽气管均匀设置于底部框架的边缘。
3.如权利要求1所述的用于污水池处理的浮体膜结构，其特征在于所述支架的中间位置设置有吊耳板，所述吊耳板与支架固定在一起，且吊耳板具有一穿孔。
4.如权利要求1所述的用于污水池处理的浮体膜结构，其特征在于所述的底部框架，设置于浮体上，通过浮体进行支撑。
5.如权利要求4所述的用于污水池处理的浮体膜结构，其特征在于所述浮体，为塑料泡沫，且所述浮体的外表面覆盖有膜材料。
6.如权利要求5所述的用于污水池处理的浮体膜结构，其特征在于所述浮体上，还固定有密封皮，所述密封皮一端固定于浮体上，另一端向往伸出。
7.如权利要求4所述的用于污水池处理的浮体膜结构，其特征在于所述浮体，其上部设置有固定部件，所述固定部件向上与底部框架固定，固定部件的侧面固定有密封皮。
8.如权利要求4所述的用于污水池处理的浮体膜结构，其特征在于所述浮体，其外侧可以设置有防撞橡胶。
9.如权利要求1所述的用于污水池处理的浮体膜结构，其特征在于所述支架，其垂直截面为拱形、三角形、门形的任意一种或任意几种的组合。
说明书
用于污水池处理的浮体膜结构
技术领域
本实用新型涉及环保设备，准确地说是用于将污水池所产生废气进行收集处理的密封处理设备。
背景技术
目前，对于污水处理厂及其它的恶臭气体污染一直是人们关注的问题，对于上述废气处理，人们通常会采用化学洗涤法、生物降解法等方式对收集的恶臭气体进行处理，可是大型池体(如沉淀池、污泥氧化沟、浓缩池等)的气体收集是最难最大的问题。普通的加盖密封方式具有跨度小、容易腐蚀、寿命短，耐久度差的缺陷。特别是一些沉淀池，不仅尺寸大(通常直径达到40～60m)，普通加盖形式很难实现，或者实现后结构笨重，原有池体难于承受而无法实施(因为一些污水池设计建造时并未考虑这些荷载)，而且由于有些污水池有行走式污水处理设备及检测设备，操作人员需要经常性进行检查和操作，如果采用普通方法加盖密封，操作人员需要进入密封盖体内操作由于有毒废臭气的影响将十分危险，并且行走式污水处理设备及检测设备在密封盖体内由于受腐蚀性废臭气的侵蚀，非常容易出现故障，使用寿命大大缩短。
申请人为此提出了201320098463.7号专利申请，公布了名称为“随动式污水池加盖膜密封罩”一种污水池加盖膜密封罩，该密封罩包含管道支架及转动密封体;管道支架包含格构式立柱及横梁，抽气管道及电缆可以通过管道支架连接至转动密封体;转动密封体包含外钢环、内钢环、连接钢索、密封膜;外钢环下部设置有行走轮(含主动轮、从动轮)、减速机，通过减速机及行走轮可以驱动整个密封罩随着刮泥机桥架同步运转;外钢环上部设置有抽风管，可以将密封罩内部的废臭气抽送至除臭设备;钢外环内支撑有立面膜，且立面膜上间隔设置有观察窗，通过观察窗可以观察污水池内部污水的处理状况;内外钢环之间均匀设置有不锈钢拉索，通过拉索可以调节外钢环的圆度及刚度，钢索上方覆盖有污水池专用膜材。该密封罩虽然可以实现对大尺寸池体加盖密封，重量轻巧，方便工人操作，然而，随动式的结构只适合于圆形的污水池，对于方形、多边形的污水池却无法适应，而在实际应用中，正方形、长方形的污水池占有污水池的很大比重，为此，亟须解决上述污水池的废气、臭气处理。
发明内容
基于此，本实用新型的首要目的是提供一种用于污水池处理的浮体膜结构，该浮体膜结构可根据实际应用自由组装，便于人们解决各种形状污水池的废气、臭气处理问题，且具有良好的防腐效果。
本实用新型的再一个目的是提供一种用于污水池处理的浮体膜结构，该浮体膜结构构造简单，易于实现，且安全性能高，使用寿命长，便于安装及维护。
为了达到上述目的，本实用新型是这样实现的。

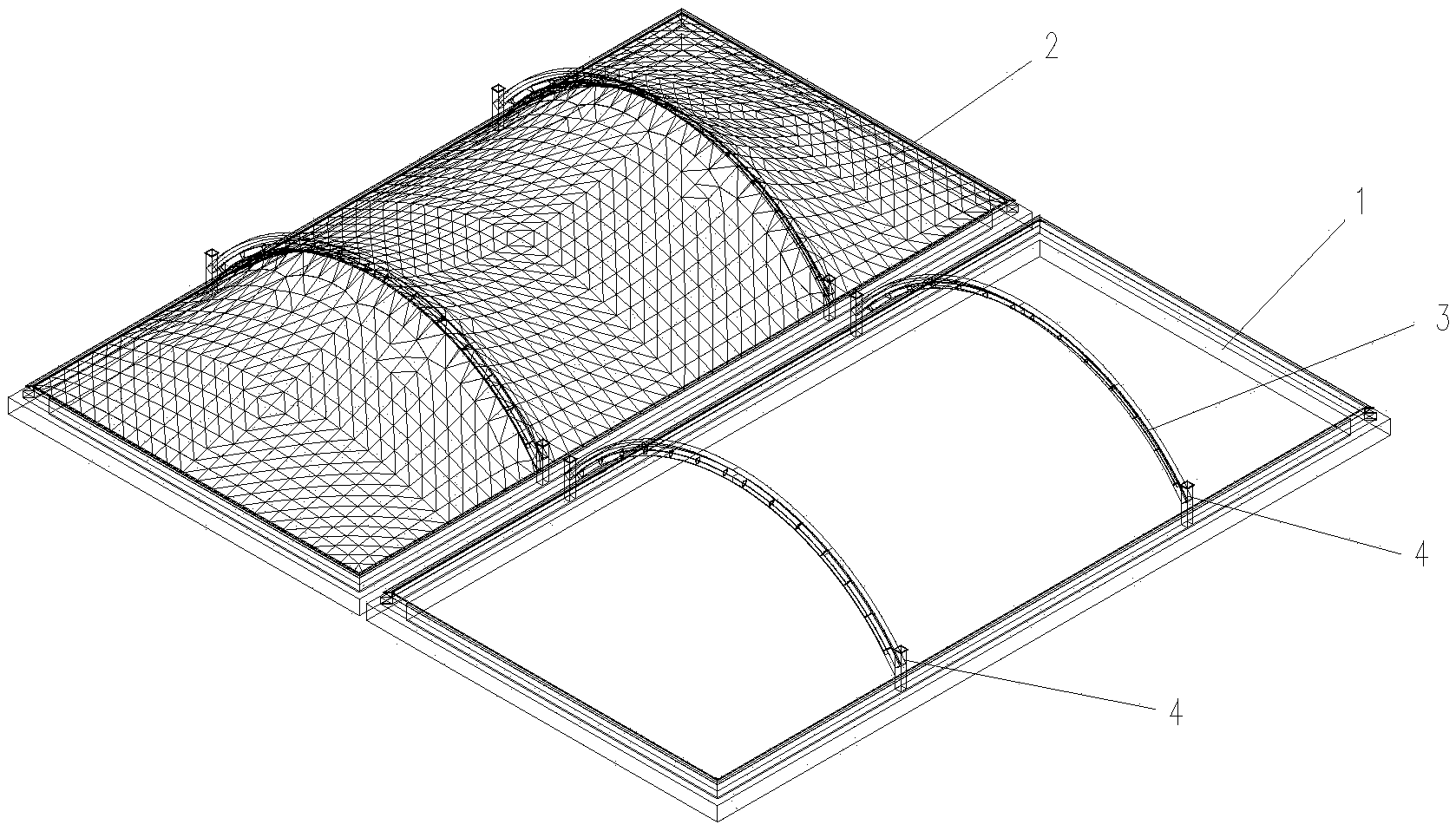

一种用于污水池处理的浮体膜结构，其至少包括有支架、反吊膜;其特征在于该浮体膜结构具有框架形的底部框架，所述底部框架的周边向上伸出有横跨底部框架的支架，所述支架构建为单管结构或桁架，支架下悬挂有反吊膜，且所述底部框架的边缘设置有向上伸出的抽气管。该浮体膜结构为构建污水池密封罩等废气处理设备的基本结构，可以依据实际情况进行多个浮体膜结构的组合，以使浮体膜结构能够适应于不同的应用场所，便于人们解决各种形状污水池的废气、臭气的收集处理问题，且具有良好的防腐效果。
所述抽气管具有至少一个以上，且所述抽气管均匀设置于底部框架的边缘，以能够快速地抽取废气。
所述支架的中间位置设置有吊耳板，所述吊耳板与支架固定在一起，且吊耳板具有一穿孔，以便于通过吊耳板吊起支架，便于支架的安装。
所述的底部框架，设置于浮体上，通过浮体进行支撑，以便于安装于污水池等废气处理场所的表面。
进一步，所述浮体，为塑料泡沫，或其他低密度防腐蚀的轻质材料，且所述浮体的外表面覆盖有膜材料，以保护浮体。
更进一步，所述浮体上，还固定有密封皮，所述密封皮一端固定于浮体上，另一端向往伸出，固定于外部设备或污水池周边的混凝土基座上。通过密封皮，可以有效地进行密封，防止废气的泄露。
更进一步，所述浮体，其上部设置有固定部件，所述固定部件向上与底部框架固定，固定部件的侧面固定有密封皮。
所述浮体，其外侧可以设置有防撞橡胶，以避免与其它设备或混凝土基座进行碰撞。
所述支架，其垂直截面为拱形、三角形、门形的任意一种或任意几种的组合。
本实用新型的有益效果如下:
1、本实用新型可以实现对多种污水池加盖密封，可以对废臭气有效收集。
2、可根据实际应用自由组装，便于人们解决各种形状污水池的废气、臭气处理问题。
3、具有良好的防腐效果。
