申请日2016.01.04
公开(公告)日2016.06.01
IPC分类号C02F9/12
摘要
本实用新型公开一种综合水处理装置,包括储水容器、物理处理组件、化学处理组件及排污组件;所述储水容器设置进水口、出水口及排污口;所述物理处理组件的部分设置于储水容器内部;所述化学处理组件的出口与储水容器的进水口连通;所述排污组件安装于储水容器上,并用于控制排污口的打开与关闭。本实用新型通过将物理处理方式及化学处理方式相结合对水进行综合处理;可以有效降低制造及维护成本,并且利于管理。还可以将水的纯度进一步提高,从而减少水对系统的腐蚀和结垢;综合统一控制,成本低廉,提高工作效率,节能环保。
权利要求书

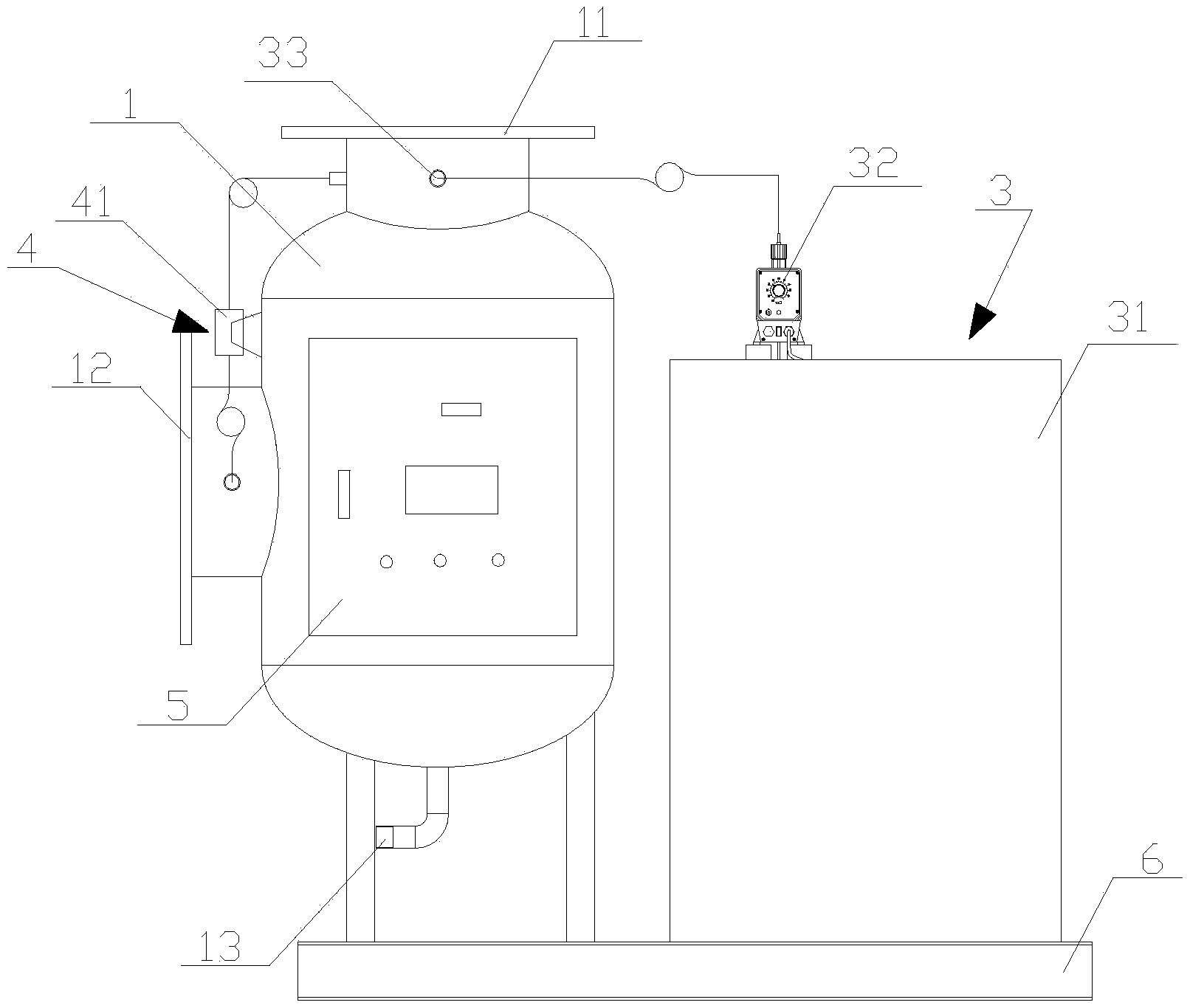

1.综合水处理装置,其特征在于:包括储水容器、物理处理组件、化学处理组件及排污组件;所述储水容器设置进水口、出水口及排污口;所述物理处理组件的部分设置于储水容器内部;所述化学处理组件的出口与储水容器的进水口连通;所述排污组件安装于储水容器上,并用于控制排污口的打开与关闭。
2.根据权利要求1所述的综合水处理装置,其特征在于:所述物理处理组件包括高频发生器及与高频发生器连接的高频线;所述高频线穿插在储水容器内,通过高频线将高频发生器产生的高频波传输至储水容器内。
3.根据权利要求1所述的综合水处理装置,其特征在于:所述化学处理组件包括药桶及加药泵;所述加药泵的进口穿插在药桶内,加药泵的出口与储水容器的进水口连通。
4.根据权利要求1所述的综合水处理装置,其特征在于:所述排污组件包括压差开关、过滤网及阀门,所述阀门设置于所述排污口处;所述过滤网设置于储水容器内部;所述压差开关用于控制所述阀门的开与闭。
5.根据权利要求1-4任一项所述的综合水处理装置,其特征在于:还包括控制器,所述控制器与物理处理组件、化学处理组件及排污组件均连接。
6.根据权利要求1-4任一项所述的综合水处理装置,其特征在于:所述储水容器为筒体容器。
7.根据权利要求1-4任一项所述的综合水处理装置,其特征在于:还包括一底座,所述储水容器及化学处理组件均固定在该底座上。
说明书
综合水处理装置
技术领域
本实用新型涉及暖通循环水系统中的水处理装置,具体涉及一种物化结合的综合水处理装置。
背景技术
在暖通循环水系统中,一直存在水质无法处理完善的问题,以往就是物理水处理的方式,或者是化学药剂水处理的方式,还有是分开控制,成本提高,占地面积大,不利于管理。各设备安装需要预留较大操作空间,各功能部件独立安装,制造及维护成本相对较高。
实用新型内容
针对现有技术的不足,本实用新型的目的在于提供一种结构合理、可以有效降低制造及维护成本的综合水处理装置。
为实现上述目的,本实用新型采用如下技术方案:
一种综合水处理装置,包括储水容器、物理处理组件、化学处理组件及排污组件;所述储水容器设置进水口、出水口及排污口;所述物理处理组件的部分设置于储水容器内部;所述化学处理组件的出口与储水容器的进水口连通;所述排污组件安装于储水容器上,并用于控制排污口的打开与关闭。
优选地,所述物理处理组件包括高频发生器及与高频发生器连接的高频线;所述高频线穿插在储水容器内,通过高频线将高频发生器产生的高频波传输至储水容器内。
优选地,所述化学处理组件包括药桶及加药泵;所述加药泵的进口穿插在药桶内,加药泵的出口与储水容器的进水口连通。
优选地,所述排污组件包括压差开关、过滤网及阀门,所述阀门设置于所述排污口处;所述过滤网设置于储水容器内部;所述压差开关用于控制所述阀门的开与闭。
优选地,还包括控制器,所述控制器与物理处理组件、化学处理组件及排污组件均连接。
优选地,所述储水容器为筒体容器。
优选地,还包括一底座,所述储水容器及化学处理组件均固定在该底座上。
本实用新型的有益效果:
与现有技术相比,本实用新型通过将物理处理方式及化学处理方式相结合对水进行综合处理,物理处理方式是将部分水分子中氧元素和氢元素分离,当水流经垢的表面后,能破坏垢分子间的电子结合力,溶解更多的水垢;然后结合化学制剂进行水质处理,能够有效除垢、阻垢、杀菌、灭藻、除锈和防腐蚀,使水质变得更加清澈;从而提高系统水质的效率,还可将水的纯度进一步提高。另外通过将物理处理组件与化学处理组件还可以有效降低制造及维护成本,并且利于管理。
