申请日2015.12.10
公开(公告)日2016.05.04
IPC分类号C02F9/08
摘要
本实用新型公开了一种使用乏燃料的池式常压供热堆的废水处理系统，包括依次连接的超声波处理装置、膜处理装置和沸石过滤装置;超声波处理装置包括超声波发生器、超声波换能器、水槽和进出水系统;超声波发生器设置在所述水槽下方;超声波换能器呈点阵形设置于所述水槽底部和两侧;所述进出水系统包括进水口、净水出口和污水出口;所述净水出口与膜处理装置的进水口相连。采用上述技术方案后，本实用新型与现有技术相比具有以下有益效果：使用超声波处理装置对所述乏燃料池式常压供热堆的废水进行处理，除去大部分放射性氧化物，降低后续净化装置中过滤膜的工作压力，也能够减轻离子交换介质的毒害作用，有利于提高净化效果，延长装置工作寿命。

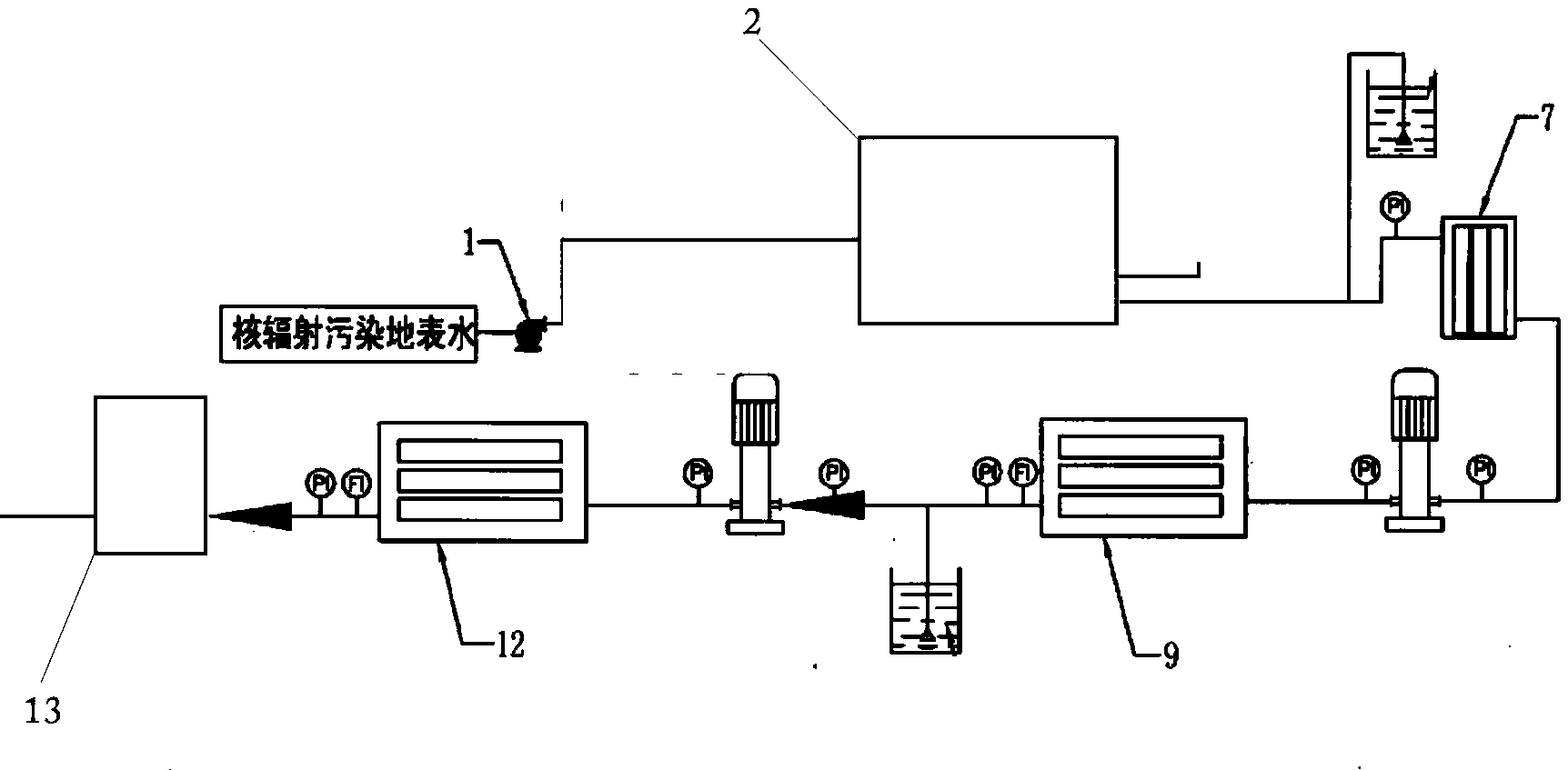

摘要附图
权利要求书
1.一种使用乏燃料的池式常压供热堆的废水处理系统，其特征在于，包括依次连接的超声波处理装置、膜处理装置和沸石过滤装置;
所述超声波处理装置包括超声波发生器、超声波换能器、水槽和进出水系统;所述超声波发生器设置在所述水槽下方;所述的超声波换能器呈点阵形设置于所述水槽底部和两侧;所述进出水系统包括进水口、净水出口和污水出口;所述净水出口与膜处理装置的进水口相连。
2.根据权利要求1所述的使用乏燃料的池式常压供热堆的废水处理系统，其特征在于，所述位于所述水槽两侧的超声波换能器呈点阵状固定封装于超声波振板内;所述超声波振板对置于水槽两侧。
3.根据权利要求1所述的使用乏燃料的池式常压供热堆的废水处理系统，其特征在于，所述膜装置包括通过管道依次连接的超滤膜装置和反渗透装置;所述膜处理装置的进水口即为所述超滤膜装置的进水口。
4.根据权利要求3所述的使用乏燃料的池式常压供热堆的废水处理系统，其特征在于，所述反渗透装置包括互相连通的一级反渗透装置和二级反渗透装置;所述一级反渗透装置和二级反渗透装置间设有碱液加药装置，所述超滤膜装置的出水口与所述一级反渗透装置的进水口导通;所述二级反渗透装置的出水口为所述膜处理装置的出水口。
5.根据权利要求1所述的使用乏燃料的池式常压供热堆的废水处理系统，其特征在于，所述沸石过滤装置的进水口连接所述膜处理装置的出水口;所述沸石过滤装置上还设置有排气管道和压力检测阀。
说明书
一种使用乏燃料的池式常压供热堆的废水处理系统
技术领域
本实用新型涉及核污染处理领域，特别是涉及一种使用乏燃料的池式常压供热堆的废水处理系统。
背景技术
为了使环境的放射性辐射水平低于国家所规定的标准值(≤1Bq/L，即1贝可/升)，必须对装置的贮存间和操作间进行放射性去污，在去污的过程中会产生一定量的放射性废水，这些放射性废水的主要成分是放射性物质的氧化物颗粒，包含放射性氧化物颗粒的废水处理是当前国际公认的难点问题之一。
现有技术中，放射性废水处理方法按废水处理过程中放射性物质形态改变与否主要可分为化学形态改变法和化学形态不变法两类。化学形态改变法包括化学沉淀法、气浮法、生化法等，化学形态不变法包括蒸发法、离子交换法、吸附法、膜处理法等。化学形态改变法包括化学沉淀法、气浮法、生化法等化学或生物化学方法。上述各种方法对于放射性废水的处理各有千秋，但都存在共同的问题，即处理过程耗时、耗材、耗能、效率不高、处理不彻底，且有二次污染危险。尤其是上述放射性氧化物颗粒的存在，更是造成膜处理装置材料的工作负担，也会对离子交换介质产生毒害，影响净化效果和净化速率。
有鉴于此，特提出本实用新型。
实用新型内容
本实用新型要解决的技术问题在于克服现有技术的不足，提供一种使用乏燃料的池式常压供热堆的废水处理系统，一是提升净化效果，二是延长装置使用寿命。
为解决上述技术问题，本实用新型采用技术方案的基本构思是：
一种使用乏燃料的池式常压供热堆的废水处理系统，包括依次连接的超声波处理装置、膜处理装置和沸石过滤装置;
所述超声波处理装置包括超声波发生器、超声波换能器、水槽和进出水系统;所述超声波发生器设置在所述水槽下方;所述的超声波换能器呈点阵形设置于所述水槽底部和两侧;所述进出水系统包括进水口、净水出口和污水出口;所述净水出口与膜处理装置的进水口相连。
上述使用乏燃料的池式常压供热堆的废水处理系统，所述位于所述水槽两侧的超声波换能器呈点阵状固定封装于超声波振板内;所述超声波振板对置于水槽两侧。
上述使用乏燃料的池式常压供热堆的废水处理系统，所述膜装置包括通过管道依次连接的超滤膜装置和反渗透装置;所述膜处理装置的进水口即为所述超滤膜装置的进水口。
上述使用乏燃料的池式常压供热堆的废水处理系统，所述反渗透装置包括互相连通的一级反渗透装置和二级反渗透装置;所述一级反渗透装置和二级反渗透装置间设有碱液加药装置，所述超滤膜装置的出水口与所述一级反渗透装置的进水口导通;所述二级反渗透装置的出水口为所述膜处理装置的出水口。
上述使用乏燃料的池式常压供热堆的废水处理系统，所述沸石过滤装置的进水口连接所述膜处理装置的出水口;所述沸石过滤装置上还设置有排气管道和压力检测阀。
采用上述技术方案后，本实用新型与现有技术相比具有以下有益效果：
使用超声波处理装置对所述乏燃料池式常压供热堆的废水进行处理，除去大部分放射性氧化物，降低后续净化装置中过滤膜的工作压力，也能够减轻离子交换介质的毒害作用，有利于提高净化效果，延长装置工作寿命。
