申请日2015.11.26
公开(公告)日2016.02.03
IPC分类号B01D25/12
摘要
本发明提供的一种高效的电镀废水处理装置专用的压滤机，包括压滤机，压滤机包括底座，底座上设有第一支撑架与第二支撑架，第一支撑架上设有挤压装置，挤压装置上设有第一挤压板，第二支撑架上设有第二挤压板，第一挤压板与第二挤压板之间设有过滤框，结构简单，设计合理，使用时利用挤压装置推动第一挤压板运动，使第一挤压板、过滤板与第二挤压板紧密贴合在一起;同时第一挤压板的固定端上设有第一凹槽，第一凹槽内设有第一橡胶垫，压滤框第一挤压面的安装面上设有第二凹槽，第二凹槽内设有第二橡胶垫，利用第一橡胶垫与第二橡胶垫配合使用，整体贴合效果更好，提升其密封性能，过滤效果更佳，提升工作效率，更能满足厂家的需求。
权利要求书
1.一种高效的电镀废水处理装置专用的压滤机，包括压滤机，其特征为，所述的压滤机包括底座，所述的底座上设有第一支撑架与第二支撑架，所述的第一支撑架上设有挤压装置，所述的挤压装置上设有第一挤压板，所述的第二支撑架上设有第二挤压板，所述的第一支撑架通过固定杆与第二支撑架连成一体式结构，所述的第一挤压板与第二挤压板大小、形状完全相同，所述的第一挤压板与第二挤压板以底座的中心线为对称轴呈轴对称设置，所述的第一挤压板包括固定端与挤压端，所述的固定端上设有第一安装孔与第一凹槽，所述的第一凹槽内设有第一橡胶垫，所述的固定端通过第一倾斜过渡部件与挤压端连成一体式结构，所述的第一倾斜过渡部件的倾斜度为α，α为105°，所述的第一挤压板与第二挤压板之间设有过滤框，所述的第一挤压板上设有进液口，第二挤压板上设有抽液口，所述的压滤框包括第一挤压面与第二挤压面，所述的第一挤压面与第二挤压面以压滤框的中心线为对称轴呈轴对称设置，所述的第一挤压面与第二挤压面大小、形状完全相同，所述的第一挤压面包括过滤面与安装面，所述的安装面上设有第二安装孔与第二凹槽，所述的第二凹槽内设有第二橡胶垫，所述的过滤面上设有圆形通孔，所述的过滤面通过第二倾斜过渡部件与安装面连成一体式结构，所述的第二倾斜过渡部件的倾斜度为β，β为105°。
2.如权利要求1所述的一种高效的电镀废水处理装置专用的压滤机，其特征为，所述的压滤板的个数为8-12个。
3.如权利要求1所述的一种高效的电镀废水处理装置专用的压滤机，其特征为，所述的压滤板上的第二安装孔为4个，均匀分布在压滤板的安装面上。
说明书
一种高效的电镀废水处理装置专用的压滤机
技术领域
本发明涉及压滤机技术领域，特别是一种高效的电镀废水处理装置专用的压滤机。
背景技术
压滤机是一种常用的固液分离设备，在18世纪初就应用于化工生产，至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。压滤机主要是利用一种特殊的过滤介质，对对象施加一定的压力，使得液体渗析出来的一种机械设备，使混合液中的固体提取出来，实现固、液分离的作用。现有的压滤机由于设计不合理，贴合不够紧密，导致过滤不完善，具有残留物质，影响整体的工作效率，满足不了厂家的需求。
发明内容
本发明所要解决的问题是提供一种高效的电镀废水处理装置专用的压滤机，解决现有的压滤机由于设计不合理，导致过滤不完善，贴合不够紧密，具有残留物质，影响整体的工作效率，满足不了厂家的需求的问题。
为解决以上问题本发明所采用的方案：

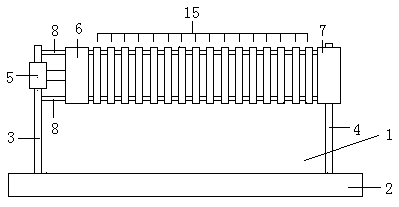

一种高效的电镀废水处理装置专用的压滤机，包括压滤机，所述的压滤机包括底座，所述的底座上设有第一支撑架与第二支撑架，所述的第一支撑架上设有挤压装置，所述的挤压装置上设有第一挤压板，所述的第二支撑架上设有第二挤压板，所述的第一支撑架通过固定杆与第二支撑架连成一体式结构，所述的第一挤压板与第二挤压板大小、形状完全相同，所述的第一挤压板与第二挤压板以底座的中心线为对称轴呈轴对称设置，所述的第一挤压板包括固定端与挤压端，所述的固定端上设有第一安装孔与第一凹槽，所述的第一凹槽内设有第一橡胶垫，所述的固定端通过第一倾斜过渡部件与挤压端连成一体式结构，所述的第一倾斜过渡部件的倾斜度为α，α为105°，所述的第一挤压板与第二挤压板之间设有过滤框，所述的第一挤压板上设有进液口，第二挤压板上设有抽液口，所述的压滤框包括第一挤压面与第二挤压面，所述的第一挤压面与第二挤压面以压滤框的中心线为对称轴呈轴对称设置，所述的第一挤压面与第二挤压面大小、形状完全相同，所述的第一挤压面包括过滤面与安装面，所述的安装面上设有第二安装孔与第二凹槽，所述的第二凹槽内设有第二橡胶垫，所述的过滤面上设有圆形通孔，所述的过滤面通过第二倾斜过渡部件与安装面连成一体式结构，所述的第二倾斜过渡部件的倾斜度为β，β为105°。
上述的一种高效的电镀废水处理装置专用的压滤机，其中，所述的压滤板的个数为8-12个。
上述的一种高效的电镀废水处理装置专用的压滤机，其中，所述的压滤板上的第二安装孔为4个，均匀分布在压滤板的安装面上。
本方案的有益效果：
本发明提供的一种高效的电镀废水处理装置专用的压滤机，包括压滤机，压滤机包括底座，底座上设有第一支撑架与第二支撑架，第一支撑架上设有挤压装置，挤压装置上设有第一挤压板，第二支撑架上设有第二挤压板，第一挤压板与第二挤压板之间设有过滤框，结构简单，设计合理，安装时利用第一挤压板与第二挤压板上的固定端与过滤框上的安装面配合使用，固定杆穿过第一挤压板、过滤板与第二挤压板，第二挤压板固定不动，利用挤压装置推动第一挤压板运动，使第一挤压板、过滤板与第二挤压板紧密贴合在一起;同时第一挤压板包括固定端与挤压端，固定端上设有第一安装孔与第一凹槽，第一凹槽内设有第一橡胶垫，压滤框包括第一挤压面与第二挤压面，第一挤压面包括过滤面与安装面，安装面上设有第二安装孔与第二凹槽，第二凹槽内设有第二橡胶垫，利用第一橡胶垫与第二橡胶垫配合使用，整体贴合效果更好，提升整体的密封性能，过滤效果更佳，提升整体的工作效率，更能满足厂家的需求。
