申请日2015.12.07
公开(公告)日2016.03.16
IPC分类号E03F5/14
摘要
本发明公开了一种带双料网罩的污水管道，包括污水管道和网罩体，所述污水管道两端开口连通设置，所述污水管道一端开设有进水口，所述污水管道另一端开设有排水口，所述网罩体固定安装于所述污水管道的排水口上，所述网罩体中间段位置上安装设有分隔杆，所述分隔杆下端设有细格滤网，所述分隔杆上端设有一翻板体，所述翻板体上设有粗格滤网。通过上述方式，本发明能够通过网罩分段的方式便于污水管道拦截生活垃圾和滤出污水，污水管道排水口下方的细格滤网用于拦截生活垃圾，污水管道排水口上方的粗格滤网用来滤出污水，而翻板体能快速打开便于清理垃圾。

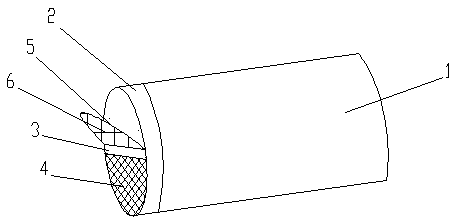

摘要附图
权利要求书
1.一种带双料网罩的污水管道，包括污水管道和网罩体，其特征在于，所述污水管道两端开口连通设置，所述污水管道一端开设有进水口，所述污水管道另一端开设有排水口，所述网罩体固定安装于所述污水管道的排水口上，所述网罩体中间段位置上安装设有分隔杆，所述分隔杆下端设有细格滤网，所述分隔杆上端设有一翻板体，所述翻板体上设有粗格滤网。
2.根据权利要求1所述的带双料网罩的污水管道，其特征在于，所述翻板体底部铰接于所述分隔杆上，所述翻板体上端设有一挂钩体，所述翻板体可绕所述分隔杆转动。
3.根据权利要求1所述的带双料网罩的污水管道，其特征在于，所述分隔杆水平横向安装于所述网罩体前端出口上。
4.根据权利要求1所述的带双料网罩的污水管道，其特征在于，所述细格滤网的网格目数大于所述粗格滤网的网格目数。
说明书
带双料网罩的污水管道
技术领域
本发明涉及污水管道领域，特别是涉及一种带双料网罩的污水管道。
背景技术
污水管网就是一个城市或者一个区域把需要收集的排污口的污水收集起来，通过管道排到污水处理厂。这些管道就组成了网状结构，俗称管网。因为它是用来收集污水的，所以是污水管网。污水管网就是指一个污水收集系统中的污水管及污水井等形成的网络结构。但传统的污水管道只是用于疏排污水的工具，缺乏相应的分类处理功能，不能将污水和生活垃圾分类处理，使得一些生活垃圾会堵塞污水管道口，降低污水管道排污效果。
发明内容
本发明主要解决的技术问题是提供一种带双料网罩的污水管道，能够通过网罩分段的方式便于污水管道拦截生活垃圾和滤出污水。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种带双料网罩的污水管道，包括污水管道和网罩体，所述污水管道两端开口连通设置，所述污水管道一端开设有进水口，所述污水管道另一端开设有排水口，所述网罩体固定安装于所述污水管道的排水口上，所述网罩体中间段位置上安装设有分隔杆，所述分隔杆下端设有细格滤网，所述分隔杆上端设有一翻板体，所述翻板体上设有粗格滤网。
在本发明一个较佳实施例中，所述翻板体底部铰接于所述分隔杆上，所述翻板体上端设有一挂钩体，所述翻板体可绕所述分隔杆转动。
在本发明一个较佳实施例中，所述分隔杆水平横向安装于所述网罩体前端出口上。
在本发明一个较佳实施例中，所述细格滤网的网格目数大于所述粗格滤网的网格目数。
本发明的有益效果是：本发明能够通过网罩分段的方式便于污水管道拦截生活垃圾和滤出污水，污水管道排水口下方的细格滤网用于拦截生活垃圾，污水管道排水口上方的粗格滤网用来滤出污水，而翻板体能快速打开便于清理垃圾。
