申请日2015.12.07
公开(公告)日2016.04.13
IPC分类号C02F1/30
摘要
一种等离子体废水处理装置，包括反应器、溶气装置以及高压脉冲电源，反应器为绝缘的密封壳体，壳体近顶端设置有气水混合进口、壳体近底端设置有出水口，所述反应器上下端设置有正负电极，所述正负电极包括直径为3~10mm的导电基体、包裹于导电基体表面的绝缘体以及涂覆于导电基体上的催化剂，所述正负电极通过导线连接反应器外的高压脉冲电源，溶气装置连接气水混合进口。结构简单，等离子释放量大，大大提高处理效果。

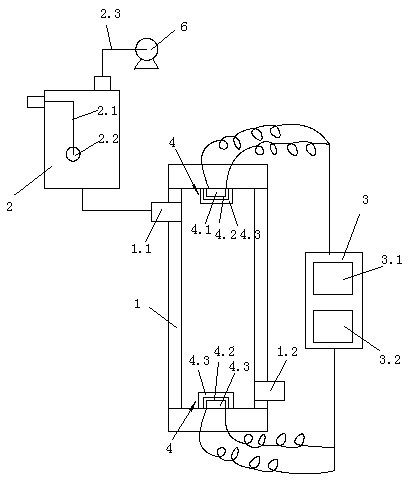

摘要附图
权利要求书
1.一种等离子体废水处理装置，其特征在于包括反应器、溶气装置以及高压脉冲电源，反应器为绝缘的密封壳体，壳体近顶端设置有气水混合进口、壳体近底端设置有出水口，所述反应器上下端设置有正负电极，所述正负电极包括直径为3~10mm的导电基体、包裹于导电基体表面的绝缘体以及涂覆于导电基体上的催化剂，所述正负电极通过导线连接反应器外的高压脉冲电源，溶气装置连接气水混合进口。
2.根据权利要求1所述的一种等离子体废水处理装置，其特征在于反应器材质为无机绝缘材料。
3.根据权利要求2所述的一种等离子体废水处理装置，其特征在于无机绝缘材料为玻璃钢或石英管。
4.根据权利要求2所述的一种等离子体废水处理装置，其特征在于反应器材质为金属壳体，金属壳体内衬或喷涂耐腐蚀的绝缘层。
5.根据权利要求1所述的一种等离子体废水处理装置，其特征在于所述溶气装置包括壳体，壳体上设置有进气管，进气管末端伸入壳体内，进气管末端设置有释放器，壳体上设置有进水管，进水管连接高压水泵。
6.根据权利要求1所述的一种等离子体废水处理装置，其特征在于溶气装置文丘里射流气水混合管。
7.根据权利要求1所述的一种等离子体废水处理装置，其特征在于溶气装置内的气水体积比例≥1:1。
8.根据权利要求1所述的一种等离子体废水处理装置，其特征在于高压脉冲电源包括高压直流电源以及脉冲回路，高压直流电源采用的是倍压电路。
9.根据权利要求1所述的一种等离子体废水处理装置，其特征在于绝缘体为氧化硅或三氧化二铝。
10.根据权利要求1所述的一种等离子体废水处理装置，其特征在于催化剂为二氧化钛。
说明书
一种等离子体废水处理装置
技术领域
本发明属于污水处理技术领域，涉及等离子体废水处理装置。
背景技术
随着社会的发展，水资源受到严重污染，因此迫切的需要一种高效的水处理技术。等离子体污水处理技术是利用高压产生的强电场使水中气泡中的气体电离，产生等离子体，进而等离子体与水中的污染物发生化学反应，从而实现水处理的技术。
现有市面上的等离子体废水处理装置结构较为复杂，处理效果较差，有待改进。
发明内容
本发明针对现有技术的不足，提供了一种结构简单，等离子释放量大，大大提高处理效果的一种等离子体废水处理装置。
为实现本发明目的，提供了以下技术方案：一种等离子体废水处理装置，其特征在于包括反应器、溶气装置以及高压脉冲电源，反应器为绝缘的密封壳体，壳体近顶端设置有气水混合进口、壳体近底端设置有出水口，所述反应器上下端设置有正负电极，所述正负电极包括直径为3~10mm的导电基体、包裹于导电基体表面的绝缘体以及涂覆于导电基体上的催化剂，所述正负电极通过导线连接反应器外的高压脉冲电源，溶气装置连接气水混合进口。
作为优选，反应器材质为无机绝缘材料，无机绝缘材料为玻璃钢或石英管。或者反应器材质为金属壳体，金属壳体内衬或喷涂耐腐蚀的绝缘层。
作为优选，所述溶气装置包括壳体，壳体上设置有进气管，进气管末端伸入壳体内，进气管末端设置有释放器，壳体上设置有进水管，进水管连接高压水泵。
作为优选，溶气装置文丘里射流气水混合管。
作为优选，溶气装置内的气水体积比例≥1:1。
作为优选，高压脉冲电源包括高压直流电源以及脉冲回路，高压直流电源采用的是倍压电路。
作为优选，绝缘体为氧化硅或三氧化二铝。
作为优选，催化剂为二氧化钛。
本发明有益效果：本发明通过高压电源产生等离子体，反应器则利用产生的活性物质以及伴随产生的热、光、波等效应以及气水混合物，以及电极上的催化剂来净化水质，大大提高了处理效果
