申请日2015.11.16
公开(公告)日2016.03.30
IPC分类号E03F1/00; E03F3/02; E03F3/04
摘要
本实用新型公开了一种用于模块化污水处理装置的连接管道，其包括管道本体，管道本体包括水平的第一段管、与第一段管垂直连接的第二段管和与第二段管垂直连接且与第一段管平行的第三段管，管道本体整体呈阶梯状。第一段管上依次设有用于控制水流停放的阀门，滤网和用于控制水流流向的单流阀，第一段管位于阀门与滤网之间的管壁上设有一钢板门，第二段管与第三段管的连接处设有一水泵，钢板门的一侧设有一视窗，管道本体的内壁上设有一耐磨层，耐磨层上设有一消声网。该用于模块化污水处理装置的连接管道降低了污水对管道内壁的磨损，保证了管道的畅通进而使污水地正常排放，提高了污水地处理效率，增加了管道的使用寿命。
权利要求书

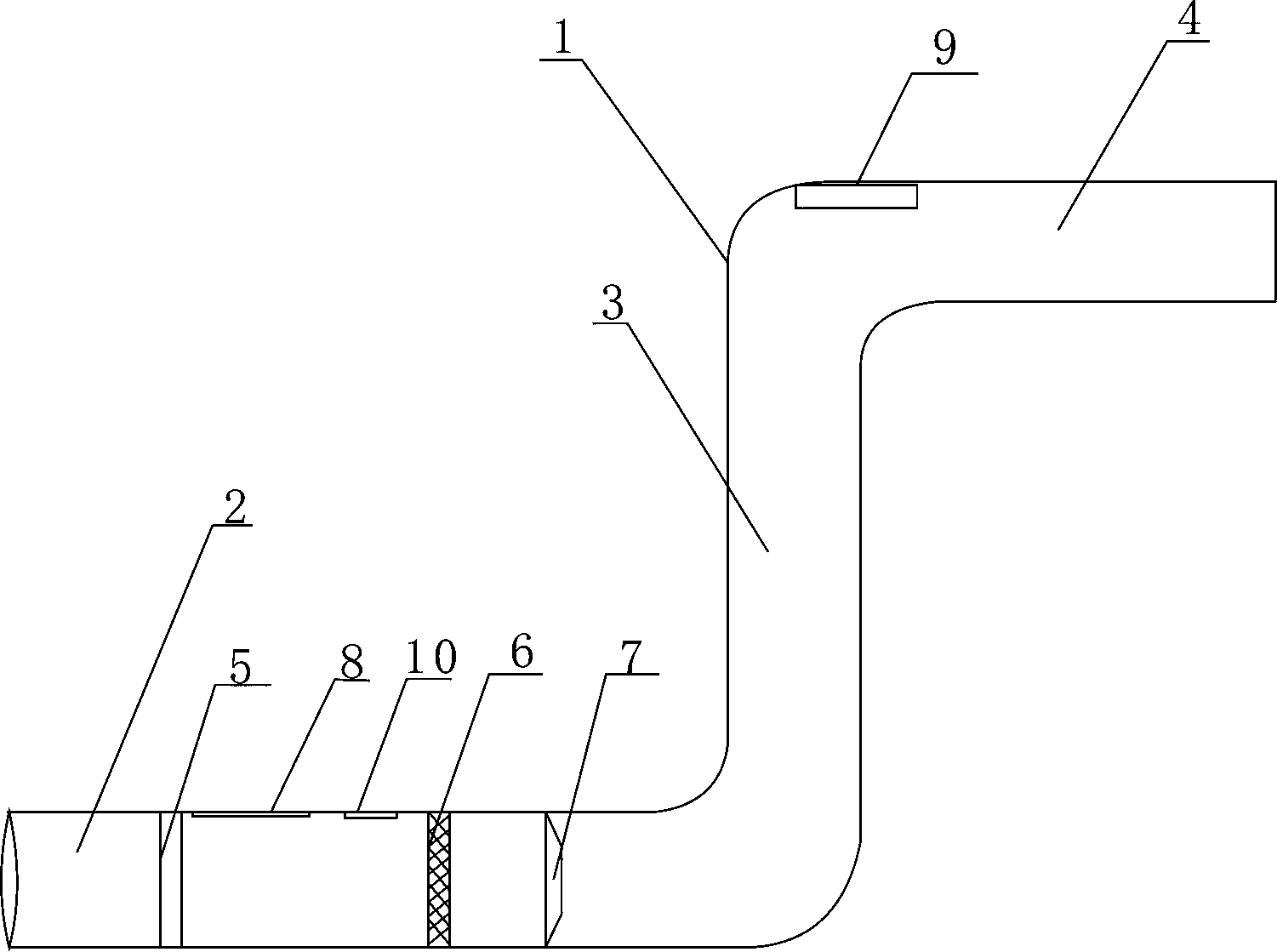

1.一种用于模块化污水处理装置的连接管道，其特征在于：包括管道本体(1)，所述管道本体(1)包括水平的第一段管(2)、与第一段管(2)垂直连接的第二段管(3)和与第二段管(3)垂直连接且与第一段管(2)平行的第三段管(4)，所述管道本体(1)整体呈阶梯状;
所述第一段管(2)上依次设有用于控制水流停放的阀门(5)，滤网(6)和用于控制水流流向的单流阀(7)，所述第一段管(2)位于所述阀门(5)与滤网(6)之间的管壁上设有一钢板门(8)，所述第二段管(3)与第三段管(4)的连接处设有一水泵(9)，所述钢板门(8)的一侧设有一视窗(10)，所述管道本体(1)的内壁上设有一耐磨层(11)，所述耐磨层(11)上设有一消声网(12)。
2.根据权利要求1所述的用于模块化污水处理装置的连接管道，其特征在于：所述管道本体(1)为加筋管。
3.根据权利要求1所述的用于模块化污水处理装置的连接管道，其特征在于：所述钢板门(8)与管壁的连接处设有一密封圈。
说明书
一种用于模块化污水处理装置的连接管道
技术领域
本实用新型涉及一种连接管道，具体涉及一种用于模块化污水处理装置的连接管道。
背景技术
目前，污水处理工作常分成不同的模块分步处理，然而每个模块之间的连接仅仅用普通的管道连接，在第二个模块的入水口高于前一个模块的出水口的时候，常常会出现污水倒流的现象，影响污水的处理工作，同时污水的传输工程中会有一些不溶于水的垃圾随着污水进入管道，进而堵塞管道，阻碍污水的输送，影响了污水地处理效率，增加污水管道维修工人的工作量，同时污水中的颗粒物质也会造成管道内壁的磨损，降低管道的使用寿命。
实用新型内容
本实用新型的目的是提供一种用于模块化污水处理装置的连接管道，以解决当出水口高于入水口时，常出现的污水倒流和管道堵塞的问题。
为解决上述技术问题，本实用新型提供一种用于模块化污水处理装置的连接管道，其包括管道本体，管道本体包括水平的第一段管、与第一段管垂直连接的第二段管和与第二段管垂直连接且与第一段管平行的第三段管，管道本体整体呈阶梯状。第一段管上依次设有用于控制水流停放的阀门，滤网和用于控制水流流向的单流阀，第一段管位于阀门与滤网之间的管壁上设有一钢板门，第二段管与第三段管的连接处设有一水泵，钢板门的一侧设有一视窗，管道本体的内壁上设有一耐磨层，耐磨层上设有一消声网。
优选地，管道本体为加筋管。
优选地，钢板门与管壁的连接处设有一密封圈。
本实用新型的有益效果为：该用于模块化污水处理装置的连接管道的第一段管从左至右依次设置了阀门、滤网和单流阀，滤网将垃圾阻挡在滤网的左边，阀门与单流阀相互配合作用，切断了阀门与单流阀之间的水流，此时便可打开管壁上位于阀门与滤网之间的钢板门，将垃圾捞出，保证了管道的畅通进而使污水地正常排放，提高了污水地处理效率。
