申请日2015.12.02
公开(公告)日2016.06.01
IPC分类号C02F3/32
摘要
本实用新型涉及污泥的处理设备，具体地说是一种蚯蚓处理污泥的装置。包括支撑架、箱体及蚯蚓收集装置，其中支撑架上由下至上依次设有多个箱体，所述箱体的顶部为敞开式，其侧壁及底部均设有多个通气孔，所述箱体内设有多个蚯蚓收集装置，所述蚯蚓收集装置用于收集处理完污泥的蚯蚓。所述蚯蚓收集装置包括污泥挡板和蚯蚓采收槽，其中蚯蚓采收槽的侧壁上设有用于蚯蚓进入的多个蚯蚓入孔，所述蚯蚓采收槽的外侧设有可拆卸的污泥挡板。本实用新型结合污泥的理化性质、蚯蚓处理污泥的特点以及蚯蚓的生理习性，具有通风、自动采收蚯蚓的功能。
摘要附图
权利要求书

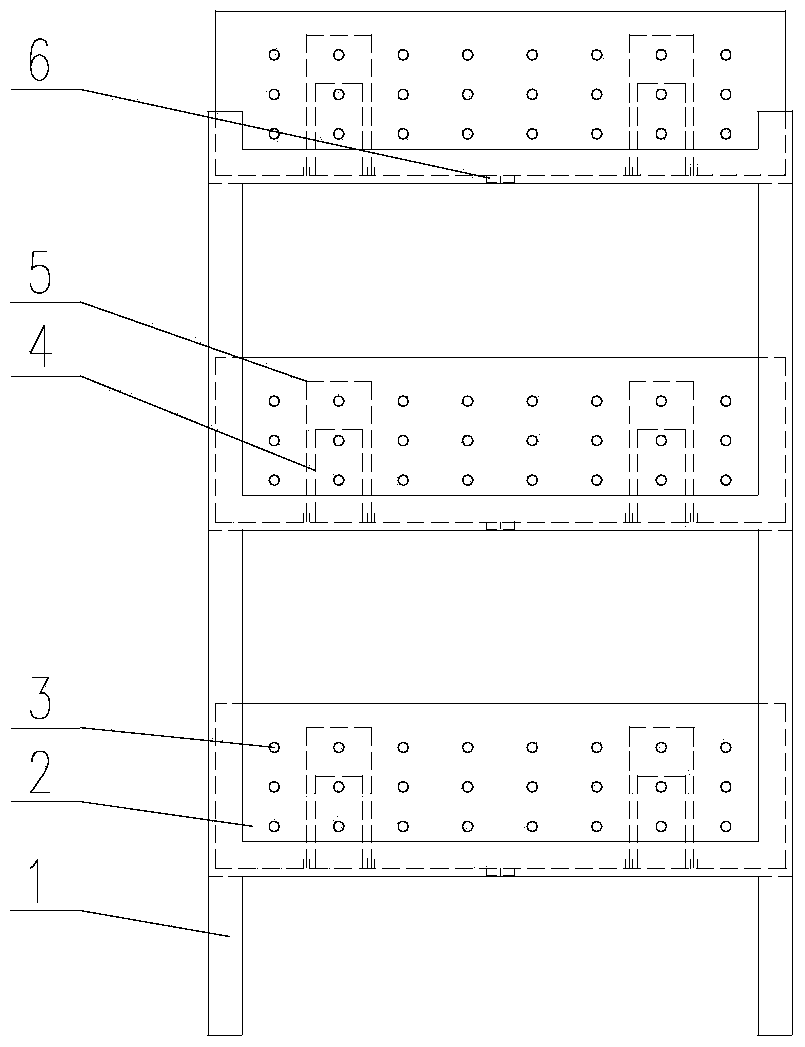

1.一种蚯蚓处理污泥的装置，其特征在于，包括支撑架(1)、箱体(2)及蚯蚓收集装置，其中支撑架(1)上由下至上依次设有多个箱体(2)，所述箱体(2)的顶部为敞开式，其侧壁及底部均设有多个通气孔(3)，所述箱体(2)内设有多个蚯蚓收集装置，所述蚯蚓收集装置用于收集处理完污泥的蚯蚓。
2.根据权利要求1所述的蚯蚓处理污泥的装置，其特征在于，所述蚯蚓收集装置包括污泥挡板(5)和蚯蚓采收槽(4)，其中蚯蚓采收槽(4)的侧壁上设有用于蚯蚓进入的多个蚯蚓入孔(10)，所述蚯蚓采收槽(4)的外侧设有可拆卸的污泥挡板(5)。
3.根据权利要求2所述的蚯蚓处理污泥的装置，其特征在于，所述污泥挡板(5)的下端插设于所述箱体(2)底板上设有的插槽内，所述蚯蚓采收槽(4)容置于所述污泥挡板(5)围合成的空间内。
4.根据权利要求3所述的蚯蚓处理污泥的装置，其特征在于，所述箱体(2)底板上的插槽通过固定在箱体(2)底板上的外侧挡板座(8)和内侧挡板座(9)形成。
5.根据权利要求2所述的蚯蚓处理污泥的装置，其特征在于，所述蚯蚓采收槽(4)的上端为敞开式。
6.根据权利要求1-5任一项所述的蚯蚓处理污泥的装置，其特征在于，所述箱体(2)内部底板的中心位置设有蚓粪排出口(7)，所述蚓粪排出口(7)通过底盖封闭。
7.根据权利要求6所述的蚯蚓处理污泥的装置，其特征在于，所述底盖的外侧设有蚓粪排出口的把手(6)。
说明书
一种蚯蚓处理污泥的装置
技术领域
本实用新型涉及污泥的处理设备，具体地说是一种蚯蚓处理污泥的装置。
背景技术
随着我国农村污水处理率和处理程度逐年提高，污泥产生量也急剧增加。如果不能有效、安全地处理和处置污泥，将直接影响提高农村污水处理效益的目标。
污泥中含有大量的营养元素，如氮、磷和各种微量元素，同时也含有难降解有机物、重金属以及病原微生物和寄生虫卵等有害污染物。污泥处理不当将会带来二次污染，引起地下水、地表水以及空气污染，且污泥体积庞大，将消耗大量的土地资源，严重的会引起一个地区的生态破坏。
随着能源和资源问题的不断恶化，污泥所含有机质和营养物质正逐渐成为现代社会可持续发展的重要资源，通过合理的技术来实现污泥的减量化、稳定化、无害化和资源化，是最合理的污泥处理处置技术的发展方向。
实用新型内容
针对上述问题，本实用新型的目的在于提供一种蚯蚓处理污泥的装置。该装置结合污泥的理化性质、蚯蚓处理污泥的特点以及蚯蚓的生理习性，具有通风、自动采收蚯蚓的功能。
为了实现上述目的，本实用新型采用以下技术方案：
一种蚯蚓处理污泥的装置，包括支撑架、箱体及蚯蚓收集装置，其中支撑架上由下至上依次设有多个箱体，所述箱体的顶部为敞开式，其侧壁及底部均设有多个通气孔，所述箱体内设有多个蚯蚓收集装置，所述蚯蚓收集装置用于收集处理完污泥的蚯蚓。
所述蚯蚓收集装置包括污泥挡板和蚯蚓采收槽，其中蚯蚓采收槽的侧壁上设有用于蚯蚓进入的多个蚯蚓入孔，所述蚯蚓采收槽的外侧设有可拆卸的污泥挡板。
所述污泥挡板的下端插设于所述箱体底板上设有的插槽内，所述蚯蚓采收槽容置于所述污泥挡板围合成的空间内。
所述箱体底板上的插槽通过固定在箱体底板上的外侧挡板座和内侧挡板座形成。
所述蚯蚓采收槽的上端为敞开式。
所述箱体内部底板的中心位置设有蚓粪排出口，所述蚓粪排出口通过底盖封闭。
所述底盖的外侧设有蚓粪排出口的把手。
本实用新型的优点及有益效果是：
1.本实用新型的箱体上端为敞开式，侧面以及底部设有较多的通气孔，起到了良好的通风作用，以达到蚯蚓高效处理污泥的目的。
2.本实用新型采用立体养殖方式，大幅度减少场地面积、增强污泥处理能力。
3.本实用新型的箱体内设有若干个污泥挡板及蚯蚓采收槽，蚯蚓处理完污泥后，可通过诱导法从污泥中把蚯蚓采收出来。
